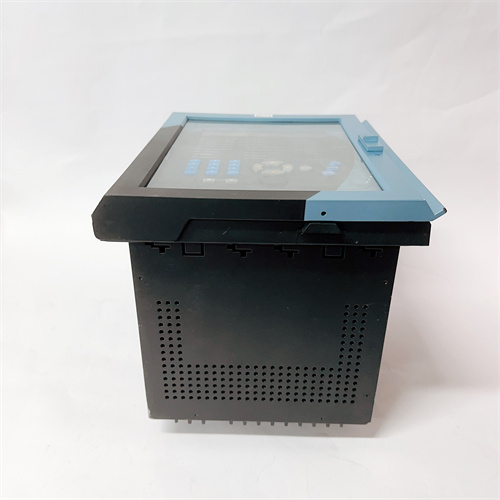

Описание продукта GE 469-P5-HI-A20-T-H
GE 469-P5-HI-A20-T-H — этоное микропроцессорное защитное реле компании GE, разработанное для защиты крупных электродвигателей и критических распределительных сетей в агрессивных условиях с экстремальными температурами. Эта модель GE 469-P5-HI-A20-T-H сочетает уникальную комбинацию усиленной герметичности, ре던дантности и высокоточной температурной защиты, что делает её идеальной для нефтегазовых платформ, морских судов, металлургических печей и химических реакторов с одновременно высокими требованиями к температурному режиму и защите от агрессивных сред. GE 469-P5-HI-A20-T-H легко интегрируется с современными контроллерами PLC и системами SCADA через широкий спектр протоколов, обеспечивая надежное управление защитными режимами даже в условиях сильных электромагнитных помех и перепадов температуры. GE 469-P5-HI-A20-T-H сертифицирован по стандартам IEC 60255, UL 508, ATEX Zone 2 и IECEx, подтверждая его соответствие самым строгим международным требованиям к безопасности и надежности. [Insert product link here, enwrapping it in brand and model: GE 469-P5-HI-A20-T-H]
Параметры продукта GE 469-P5-HI-A20-T-H
- Тип устройства: Высокопроизводное защитное реле с ре던дантностью, усиленной герметичностью и специализированной температурной защитой для критических систем.
- Функциональные параметры:
- Типы защиты: Перегрузка (класс 5–40 с адаптацией под температуру окружающей среды и двигателя), короткое замыкание (высокочувствительное, до 5% номинального тока), несимметрия фаз, обрыв фазы, утечка на землю (до 0.5% номинального тока), переvoltaж/недовольтаж, защита от динамического момента и отдельная защита от перегрева через внешние датчики (Pt100, Pt1000, термопары типов K/J/S).
- Диапазон токов: 0.5–100 А (с ТТК); до 2000 А с текущими трансформаторами — поддержка двигателей мощностью до 1000 кВт.
- Время отклика: ≤5 мс для критических режимов (короткое замыкание); ≤20 мс для температурных аварий — мгновенное реагирование при опасных перепадах.
- Поддерживаемые протоколы: Modbus RTU, DNP3.0, Profibus DP, Ethernet/IP, IEC 61850 — полная совместимость с цифровыми системами “умных заводов”.
- Электрические параметры:
- Питание: Двухканальное (110–240 ВАС и 24–48 ВДС) с резервированием и фильтрацией импульсных перепадов — гарантия работы при сбоях в электросетях.
- Выходы: 8 реле контактов (NC/NO, 10 А, 250 ВАС) + 4 аналоговых выхода 4–20 мА (для передачи данных о температуре, токе и состоянии) — расширенные возможности для сигнализации и интеграции.
- Изоляция: 4 кВ между входами, выходами и питанием — максимальная защита от электромагнитных помех в индустриальных средах.
- Механические характеристики:
- Материал корпуса: Нержавеющая сталь AISI 316L с герметичным уплотнением типа “взрывонепроницаемость” (Ex d) — стойкость к коррозии, агрессивным газам (сероводород, хлор) и кратковременным взрывам.
- Степень защиты: IP66 (полная защита от пыли и водных струй под давлением) — монтаж в открытых условиях и при промывке
- Температурный диапазон: -30°C – 85°C (рабочий); -40°C – 95°C (хранение) — работа в экстремальных тепловых режимах.
- Размеры: 125 × 125 × 190 мм (ширина × высота × глубина) — панельный монтаж с антивибрационным креплением и интегрированными радиаторами.
Преимущества и особенности GE 469-P5-HI-A20-T-H
- Уникальная комбинация температурной защиты и герметичности: GE 469-P5-HI-A20-T-H одновременно выдерживает экстремальные температуры (-30°C – 85°C) и агрессивные среды (соленая атмосфера, химические газы) благодаря корпусу из AISI 316L и IP66, что делает его незаменимым для объектов с смешанными рисками.
- Расширенная ре던дантность: Двухканальное питание, тройная проверка сигналов и автоматическое восстановление настроек после сбоя гарантируют непрерывную работу в системах, где простои обходятся миллионами долларов (например, турбинные установки на электростанциях).
- Высокая точность температурного контроля: Поддержка до 6 внешних датчиков (Pt100, термопар) и алгоритм адаптации защитных параметров под текущую температуру двигателя исключают ложные срабатывания и обеспечивают максимальную защиту при интенсивных тепловых нагрузках.
- Совместимость с цифровыми системами: Поддержка IEC 61850 и Ethernet/IP позволяет интегрировать GE 469-P5-HI-A20-T-H в современные цифровые субстанции и облачные платформы для удаленного мониторинга и анализа данных.
Применение GE 469-P5-HI-A20-T-H в отраслях
- Нефтегазовые платформы:
- Защита компрессоров в нагревательных камерах: GE 469-P5-HI-A20-T-H работает в условиях высоких температур (до 80°C) и соленой атмосферы, контролируя перегревы и утечки на землю, предотвращая разрыв труб и взрывы.
- Металлургические заводы:
- Защита двигателей приводов горячих прокатных станов: Реле обрабатывает сигналы от термопар, установленных на двигателях вблизи горячих металлов (до 1000°C), отключая оборудование при превышении безопасных температур.
- Химические реакторы:
- Защита агрегатов смешивания реагентов: Герметичный корпус защищает реле от токсичных газов, а точная температурная защита предотвращает перегрев двигателей при интенсивной работе в закрытых помещениях.
Сравнение с конкурентами
По сравнению с аналогичными реле (Siemens 7SJ85-TP, ABB REF615-ExT), GE 469-P5-HI-A20-T-H обладает:
- Шире температурное диапазон: Работа до 85°C против 70–75°C у конкурентов — преимущество для установки вблизи нагретых поверхностей.
- Лучшей герметичностью: IP66 и корпус из AISI 316L против IP54 и AISI 304 у аналогов — долговечность в агрессивных средах.
- Большим количеством внешних температурных входов: Поддержка до 6 датчиков против 2–3 у конкурентов — более детальный контроль теплового состояния двигателя.
Советы по выбору и предостережения
- Выбор: Рекомендуется для критических систем с сочетанием экстремальных температур и агрессивных сред (нефтегаз, металлургия, тяжелая химия). Идеально совместим с PLC высокого класса и системами SIS.
- Предостережения:
- Для GE 469-P5-HI-A20-T-H проводите проверку герметичности корпуса раз в 3 месяца с использованием специальных инструментов — нарушение уплотнений лишает реле защитные свойства IP66 и Ex d.
- Калибруйте внешние температурные датчики раз в 6 месяцев по эталонным источникам — неточность более 1°C может привести к ошибкам в температурной защите.
- Монтируйте реле с учетом радиатора: Обеспечьте свободный поток воздуха вокруг корпуса для эффективного теплоотдачи при эксплуатации в диапазоне 70–85°C.
- Используйте только оригинальные кабели с герметичными разъемами (с сертификатом ATEX) для подключения — некачественные кабели нарушат защиту от агрессивных газов и снизят изоляцию.
