Описание

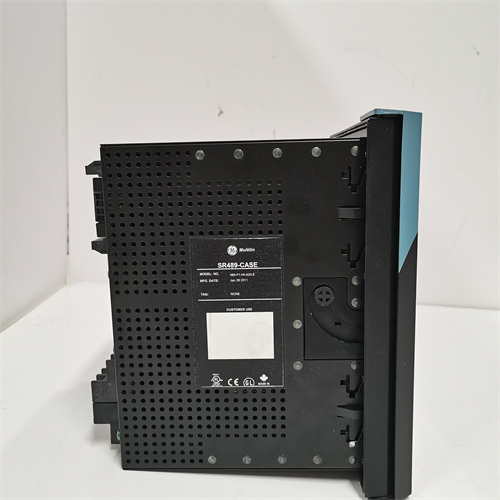

GE 489-P5-HI-A20 — это высокоточное реле защиты от компании GE, разработанное для защищения высоковольтных электроэнергетических систем, включая трансформаторы, генераторы и распределительные сети в электростанциях, крупных промышленных комплексах и подстанциях. Оно сочетает в себе передовые технологии обработки сигналов и расширенные защитные функции, обеспечивая максимальную надежность в сетях с напряжением от 1 кВ до 36 кВ.
Описание продукта
Реле GE 489-P5-HI-A20 предназначено для своевременного обнаружения критических аномалий в высоковольтных сетях, таких как краткие замыкания, перегрузки, несимметрия фаз и утечки тока. Благодаря многоуровневой системе самодиагностики и триплетной обработке данных, оно минимизирует риск ложных срабатываний и гарантирует точное срабатывание при реальных опасностях. GE 489-P5-HI-A20 легко интегрируется с системами управления энергосистемами через современные протоколы, что позволяет вести удаленное мониторинг и настройку, сокращая время обслуживания.
Технические параметры
- Тип устройства: Реле защиты для высоковольтных систем (1 кВ–36 кВ).
- Диапазон тока: 0,1–6000 А (с использованием трансформаторов тока класса 0,2).
- Диапазон напряжения: 1 кВ–36 кВ переменного тока (50/60 Гц).
- Типы защиты: Краткое замыкание (с настраиваемыми характеристиками), перегрузка (инвертированная задержка), защита от несимметрии, утечка тока (с нулевым трансформатором), защита от обрыва фаз и завышения напряжения.
- Время ответа: от 3 мс (для трехфазных замыканий) до 120 с (для долгих перегрузок).
- Интерфейсы: Ethernet (IEC 61850, Modbus TCP/IP), RS485 (Modbus RTU) для связи с SCADA/DCS.
- Питание: 110–240 В переменного тока или 24–110 В постоянного тока.
- Рабочая температура: -30°C до +75°C.
- Защита: IP54 (для монтажа в шкафах с частичной защита от пыли и влаги), сертифицировано по IEC 61850, UL, CSA, SIL 2.
Преимущества и особенности
- Максимальная точность: GE 489-P5-HI-A20 оснащен высокоточными измерительными цепями с разрешением 16 бит, обеспечивая погрешность менее 0,1% в широком диапазоне нагрузок.
- Надежность: Триплетная обработка сигналов и встроенные механизмы самодиагностики гарантируют работоспособность даже при частичных отказах в компонентах.
- Гибкость интеграции: Поддержка протокола IEC 61850 позволяет легко интегрировать реле в цифровые субстанции и современные системы управления энергосистемами.
- Расширенные функции: Дополнительные режимы защиты, такие как защита от завышения напряжения и контроль качества электроэнергии, делают GE 489-P5-HI-A20 универсальным для сложных сетей.
Примеры применения
- Электростанции: В генераторных блоках и трансформаторных подстанциях для защиты генераторов и силовых трансформаторов от кратких замыканий и перегрузок.
- Нефтегазовые платформы: В энергосистемах морских добычных комплексов, где GE 489-P5-HI-A20 обеспечивает защиту высоковольтных кабелей и распределительных щитов в условиях вибраций и экстремальных температур.
- Металлургические заводы: В системах электроснабжения прокатных линий и агрегатов, где стабильность высоковольтных сетей критична для непрерывного производства.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (7SJ80) и ABB (REL650), GE 489-P5-HI-A20 имеет более быстрый отклик (3 мс против 5–8 мс) и шире диапазон рабочих температур (+75°C против +70°C). Также реле GE отличается более простым интерфейсом настройки через программное обеспечение EnerVista, что сокращает время наладки.
Советы по выбору и предостережения
- Определение параметров сети: Убедитесь, что напряжение и ток вашей системы находятся в диапазоне GE 489-P5-HI-A20 (1–36 кВ, 0,1–6000 А).
- Монтаж: Устанавливайте реле в шкафах с принудительной вентиляцией при работе в условиях температуры выше +60°C, чтобы избежать перегрева.
- Калибровка: Проводите калибровку раз в 2 года через сертифицированные сервисы GE для сохранения заявленной точности.
- Обновление ПО: Регулярно обновляйте микропрограмму GE 489-P5-HI-A20 через EnerVista, чтобы поддерживать совместимость с новыми протоколами и улучшить защитные алгоритмы.
GE 489-P5-HI-A20 — это передовое решение для защиты высоковольтных систем, обеспечивающее безопасность и стабильность в самых ответственных энергетических приложениях, подтверждая лидерство GE в области электроэнергетики.
