Описание

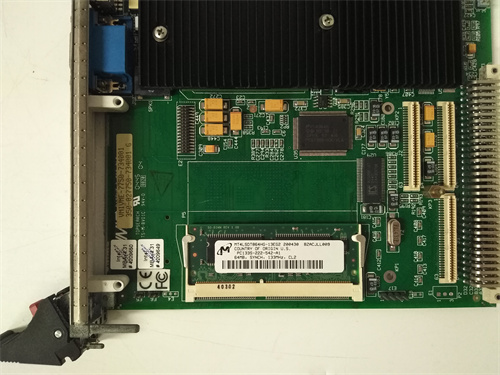

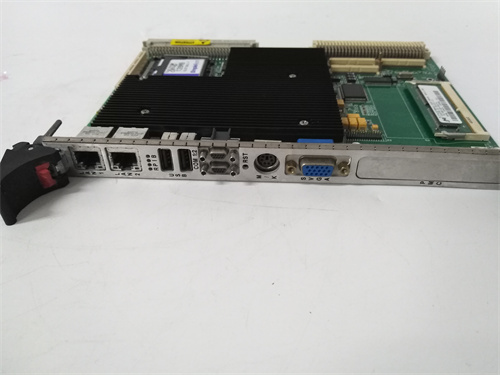

GE 5136-PFB-VME — это промышленный коммуникационный модуль от компании GE, разработанный для интеграции систем на платформе VMEbus с сетями Profibus DP. Он выступает в роли шлюза, обеспечивая надежный обмен данными между контроллерами VME и устройствами на протоколе Profibus DP (датчиками, приводами, клапанами), что делает его актуальным для модернизации промышленных установок в энергетической, металлургической и транспортной сферах.
Описание продукта
Модуль GE 5136-PFB-VME был специально разработан для решения задач совместимости между устаревшими и современными системами автоматизации: он связывает платформу VMEbus (широко используемую в стационарных контроллерах) с сетью Profibus DP (популярной в распределенных системах). GE 5136-PFB-VME поддерживает режимы как мастера, так и слейва в сети Profibus DP, что позволяет как управлять подключенными устройствами, так и передавать данные от них в контроллер VME. Благодаря высокопроизводительному микропроцессору он обрабатывает до 126 устройств в сети с скоростями передачи от 9,6 кбит/с до 12 Мбит/с (настраиваемыми). Встроенная энергонезависимая память сохраняет конфигурационные параметры при отключении питания, а программное обеспечение GE Profibus Configurator упрощает настройку через графический интерфейс, включая сопоставление тегов и диагностику ошибок (сбои связи, перегрузки). Модуль также поддерживает горячее замены (hot-swap), что позволяет заменить его без остановки системы — критично для непрерывных производств, таких как электростанции.
Технические параметры
- Тип модуля: Коммуникационный шлюз VMEbus-Profibus DP.
- Интерфейс VMEbus:
- Тип: 32-битный VMEbus (VME64), совместим с 16-битными системами.
- Адресное пространство: до 4 ГБ.
- Скорость передачи: до 80 Мбайт/с.
- Интерфейс Profibus DP:
- Стандарт: Соответствует EN 50170 (Profibus DP V1).
- Режимы: Мастер, слейв.
- Максимальное количество устройств: 126.
- Скорость передачи: 9,6 кбит/с — 12 Мбит/с (настраиваемая).
- Кабель: Стандартный Profibus (RS485, экранированный).
- Питание: 5 В DC (от шины VME) + 24 В DC (для Profibus DP, внешнее).
- Расход тока: 300 мА (5 В) + 150 мА (24 В).
- Рабочая температура: 0°C до +60°C.
- Защита: IP20 (для монтажа в шкафах), защита от электромагнитных помех (EMC Class A), защита от короткого замыкания в сети Profibus.
- Сертификаты: CE, UL, CSA, Profibus Compliance.
Преимущества и особенности
- Интеграция платформ: GE 5136-PFB-VME позволяет сохранить действующие контроллеры VME, избегая дорогой замены всего оборудования при модернизации — особенно важно для энергетических объектов с длительным циклом эксплуатации.
- Высокая пропускная способность: Обработка до 126 устройств и широкий диапазон скоростей передачи делают модуль подходящим для как небольших локальных сетей, так и крупных промышленных комплексов.
- Гибкость в управлении: Поддержка режимов мастера и слейва в Profibus DP обеспечивает адаптацию к различным сценариям — от управления сетью напрямую до подчинения внешнему мастеру.
- Надежность: Конструкция без вентилятора (охлаждение конвекционное) и защита от вибраций позволяют монтировать модуль в плотно заполненные шкафы и условиях промышленных вибраций (например, на турбинных установках).
Примеры применения
- Электростанции: В системах управления турбинами, где GE 5136-PFB-VME связывает контроллер VME с датчиками температуры и давления на Profibus DP, передавая данные в систему мониторинга для регулировки работы.
- Металлургические цехи: В линиях прокатки, где модуль интегрирует старые контроллеры VME с новыми приводами рольгангов на Profibus DP, обеспечивая синхронную работу технологического процесса.
- Железнодорожные станции: В системах управления сигнализацией, где он объединяет контроллеры VME с исполнительными устройствами (светофоры, барьеры) на Profibus DP, гарантируя безопасность движения поездов.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (CP 1613 для VME) и HMS (Anybus VME to Profibus), GE 5136-PFB-VME выделяется лучшей совместимостью с системами GE (например, Mark VIe) и более простым инструментарием для конфигурации, что важно для предприятий, уже использующих решения GE. Также он отличается поддержкой горячей замены, что не всегда доступно у конкурентов и сокращает время простоя.
Советы по выбору и предостережения
- Проверка совместимости VME: Убедитесь, что ваш контроллер VME поддерживает стандарт VME64, так как GE 5136-PFB-VME требует 32-битный интерфейс для полноценной работы.
- Выбор скорости сети: Для длинных кабелей (до 1000 м) используйте низкие скорости (9,6–187,5 кбит/с); для коротких линий (до 100 м) — высокие (1,5–12 Мбит/с) для минимизации задержек.
- Кабельное обеспечение: Используйте сертифицированные кабели Profibus с двойным экранированием, подключенным к общему заземлению, чтобы защититься от электромагнитных помех от двигателей и трансформаторов.
- Обновление прошивки: Регулярно проверяйте наличие обновлений на официальном сайте GE, так как они могут включать улучшения для совместимости с новыми устройствами Profibus DP.
GE 5136-PFB-VME — это надежное решение для интеграции систем VMEbus и Profibus DP, которое обеспечивает стабильность и эффективность в промышленных процессах, подтверждая опыт GE в разработке коммуникационных компонентов для автоматизации.
5136-PFB-VME
