Описание
Описание продукта

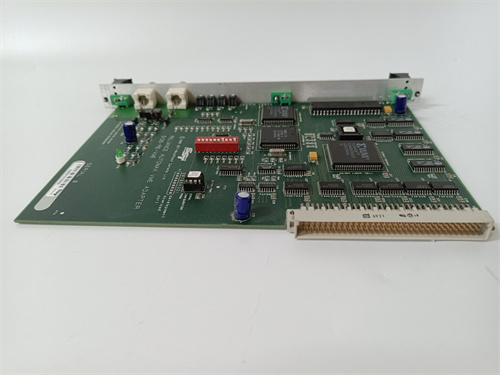

Основным объектом рассмотрения является модуль интерфейса для систем автоматизации энергетических установок GE 5136-PFB-VME — ключевой компонент контроллеров GE Mark VIe, разработанный компанией GE Vernova для обеспечения коммуникации между распределенными системами управления (DCS) и критическими оборудованием энергетики: турбины, котлы, электрогенераторы, системы защиты реакторов. Продукт GE 5136-PFB-VME относится к серии промышленных модулей GE 5136, специализирующихся на работе в суровых условиях энергетических объектов (вибрации до 5 g, температуры от -40 °C до +70 °C, электромагнитные помехи от высоковольтных цепей), где требуется высокая отказоустойчивость (MTBF >200 000 часов), стабильная передача данных (задержка ≤1 мс) и соответствие стандартам безопасности SIL 2 (IEC 61508). Это критично для предотвращения остановок энергетических установок — например, остановка турбины ТЭЦ мощностью 800 МВт может привести к дефициту электроэнергии для крупных населенных пунктов.
Благодаря поддержке промышленной шины VMEbus (стандарт для модульных систем автоматизации) и протоколов коммуникации GE Proprietary Protocol (GPP) + Modbus RTU, GE 5136-PFB-VME обеспечивает интеграцию до 32 внешних устройств (датчики температуры, давления, позиции клапанов, системы защиты) в контроллер GE Mark VIe с максимальной скоростью передачи данных 100 Мбит/с. Особенно важно отметить, что GE 5136-PFB-VME имеет двойную структуру коммуникации: основной и резервный каналы VMEbus, которые автоматически переключаются при отказе одного за ≤10 мс — это исключает потери данных и десинахронизацию процессов, что критично для систем с непрерывным циклом работы (например, атомные электростанции, где простои запрещены для безопасности).
Кроме того, GE 5136-PFB-VME оснащен встроенной диагностикой в реальном времени: модуль автоматически проверяет состояние каналов VMEbus (уровень сигнала, количество ошибок передачи, состояние подключенных датчиков) и передает данные об аномалиях в контроллер Mark VIe. Это позволяет операторам быстро выявлять неполадки (например, разрыв кабеля VME или отказ датчика давления в турбине) и устранять их без остановки установки. Например, в тепловой электростанции GE 5136-PFB-VME связывает контроллер Mark VIe с датчиками температуры ротора турбины — при неисправности одного датчика модуль сигнализирует об ошибке, а контроллер автоматически переключается на резервный датчик, сохраняя стабильную работу турбины. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: GE 5136-PFB-VME.
Особенно ценным преимуществом GE 5136-PFB-VME является его совместимость с legacy-оборудованием GE (например, контроллеры Mark V, Mark VI) и современными системами GE Mark VIe. В отличие от специализированных модулей, которые требуют замены всей инфраструктуры при модернизации, GE 5136-PFB-VME позволяет интегрировать старое оборудование в новую систему автоматизации, снижая затраты на модернизацию на 40–50 %. Кроме того, GE 5136-PFB-VME имеет компактную конструкцию для монтажа в шкафах VME и низкое энергопотребление (≤150 мА при 24 В ПС), что экономит пространство и нагрузку на системы питания.
Параметры продукта
Параметры GE 5136-PFB-VME оптимизированы для надежной коммуникации в энергетических системах, основные из них включают:
- Поддерживаемые протоколы и шины:
- Основная шина: VMEbus (соответствие стандарту IEEE 1014-1987), 32-битная адресация;
- Протоколы коммуникации: GE Proprietary Protocol (GPP), Modbus RTU (RS-485);
- Дополнительные функции: Поддержка hot-swap (горячая замена) для снижения простоев при обслуживании.
- Характеристики передачи данных:
- Максимальная скорость передачи: 100 Мбит/с (по VMEbus);
- Задержка передачи данных: ≤1 мс (при передаче команд на исполнительные механизмы);
- Максимальное количество подключенных устройств: 32 (по Modbus RTU);
- Максимальная длина линии Modbus RTU: До 1200 м (с использованием повторяющих устройств).
- Интерфейсы:
- Порты VMEbus: 1 модульный слот VME64x (для подключения к шине контроллера Mark VIe);
- Порты Modbus RTU: 2 порта RS-485 (основной и резервный), с экранированием;
- Локальный интерфейс: RS-232 (для настройки через ПО GE CIMPLICITY HMI).
- Электрические параметры:
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС);
- Потребляемый ток: ≤150 мА (без нагрузки на Modbus-порты);
- Изоляция: ≥1000 В ДС (между интерфейсами и землей) — защита от перепадов напряжения от высоковольтных цепей.
- Операционная характеристика:
- Диапазон температур: -40 °C до +70 °C;
- Устойчивость к вибрации: До 5 g (диапазон частот 10–2000 Гц);
- Устойчивость к ударным нагрузкам: До 30 g (время воздействия 11 мс);
- Класс защиты: IP20 (для монтажа в закрытых шкафах управления);
- Класс безопасности: SIL 2 (IEC 61508), PL d (EN ISO 13849-1).
- Совместимость: Полностью совместим с контроллерами GE Mark V/VI/VIe, системами мониторинга GE CIMPLICITY HMI и legacy-оборудованием GE Energy.
Преимущества и особенности
GE 5136-PFB-VME имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Поддержка legacy-оборудования GE: Совместимость с контроллерами Mark V/VI позволяет использовать GE 5136-PFB-VME при модернизации старых энергетических установок — не нужно заменять все оборудование, а только интегрировать модуль в существующую инфраструктуру. Это сокращает затраты на модернизацию и время простоев (до 50 % по сравнению с полной заменой).
- Резервная связь для непрерывности работы: Двойные каналы VMEbus и Modbus RTU с переключением за ≤10 мс делают GE 5136-PFB-VME идеальным для критических процессов — например, в атомной электростанции модуль гарантирует передачу сигналов о состоянии реактора даже при отказе основного канала, предотвращая аварийные остановки.
- Устойчивость к электромагнитным помехам: Особая схемотехника экранирования интерфейсов и соответствие стандартам IEC 61000-6-2 (индустриальная среда) позволяют GE 5136-PFB-VME работать стабильно вблизи высоковольтных трансформаторов (до 500 кВ) и силовых кабелей — в отличие от стандартных модулей, которые искажают данные при сильных помехах.
- Легкая интеграция с GE Mark VIe: Стандартные разъемы VMEbus и предустановленные драйверы для контроллера Mark VIe упрощают монтаж и настройку — GE 5136-PFB-VME подключается к шине контроллера за 20–30 минут, а настройка протоколов выполняется через графический интерфейс CIMPLICITY HMI, без низкоуровневого программирования.
- Долговечность и низкие эксплуатационные затраты: MTBF >200 000 часов и использование высококачественных компонентов (платированные контакты, герметичные разъемы) обеспечивают работоспособность модуля более 10 лет в условиях круглосуточной эксплуатации. Это снижает частоту замен и расходы на обслуживание.
Примеры применения в отраслях
GE 5136-PFB-VME широко используется в энергетике для коммуникации между контроллерами и оборудованием:
- Теплоэнергетика (ТЭЦ): В котло-турбинных блоках мощностью 800 МВт — GE 5136-PFB-VME связывает контроллер Mark VIe с 15 датчиками температуры котла, 8 датчиками давления в турбине и 3 регулировочными клапанами. При отключении основного VME-канала модуль переключается на резервный за ≤10 мс, поддерживая передачу данных о параметрах котла и турбины, что гарантирует стабильную выработку электроэнергии.
- Атомная энергетика (АЭС): В системах защиты реакторных установок — модуль передает сигналы о уровне воды в реакторе и температуре теплоносителя от legacy-датчиков (подключенных к Mark V) к современному контроллеру Mark VIe. Стабильная связь обеспечивает соответствие требованиям безопасности SIL 2 и предотвращает ложные сигналы о состоянии реактора.
- Гидроэнергетика (ГЭС): В системах управления гидротурбинами — GE 5136-PFB-VME интегрирует датчики положения ворот гидротурбины (Modbus RTU) и контроллер Mark VIe. Задержка передачи ≤1 мс позволяет контроллеру быстро корректировать положение ворот в зависимости от уровня воды в водохранилище, максимизируя выработку электроэнергии.
- Теплоэнергетика (котельные установки): В системах управления industrial boilers — модуль связывает контроллер Mark VIe с дозировщиками мазута и датчиками уровня топлива. При неисправности одного дозировщика GE 5136-PFB-VME сигнализирует об ошибке, а контроллер автоматически переключается на резервный дозировщик, сохраняя тепловую мощность котла.
Сравнение с конкурентами
Сравним GE 5136-PFB-VME с аналогичными модулями интерфейса Siemens S7-400 CP 443-1 и ABB 800xA CI854A:
| Параметр | GE 5136-PFB-VME | Siemens S7-400 CP 443-1 (6GK7443-1EX30-0XE0) | ABB 800xA CI854A |
|---|---|---|---|
| Поддерживаемые шины/протоколы | VMEbus, GPP, Modbus RTU | PROFINET, Modbus TCP | Profibus DP, Modbus RTU |
| Максимальная скорость | 100 Мбит/с (VMEbus) | 100 Мбит/с (PROFINET) | 12 Мбит/с (Profibus DP) |
| Резервная связь | Да (≤10 мс) | Да (≤50 мс) | Да (≤30 мс) |
| Задержка передачи | ≤1 мс | ≤2 мс | ≤2,5 мс |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -30 °C до +70 °C |
| Класс безопасности | SIL 2 | SIL 1 | SIL 2 |
| Совместимость с legacy-оборудованием | Да (GE Mark V/VI) | Нет | Да (ABB Masterpiece) |
| MTBF (часов) | >200 000 | >180 000 | >190 000 |
Преимущество GE 5136-PFB-VME — быстрее переключение в резервном режиме, поддержка legacy-оборудования GE, более широкий диапазон рабочих температур и устойчивость к электромагнитным помехам. Для энергетических установок на базе GE (Mark V/VI/VIe) он является не替代性 выбором, так как гарантирует оптимальную коммуникацию и совместимость с существующей инфраструктурой. Несмотря на то, что ABB CI854A имеет схожий класс безопасности, GE 5136-PFB-VME опережает его по скорости передачи и адаптации к суровым условиям энергетики.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип контроллера и legacy-оборудования: Если вы используете контроллеры GE Mark V/VI/VIe или планируете модернизировать старое оборудование GE, GE 5136-PFB-VME — идеальный выбор. Для систем Siemens S7-400 лучше выбрать CP 443-1, а для ABB 800xA — CI854A.
- Проверьте условия эксплуатации: Для энергетических объектов с температурными колебаниями -40 °C–+70 °C или вблизи высоковольтных устройств GE 5136-PFB-VME подходит «из коробки». Для условий <0 °C не подойдет Siemens CP 443-1.
- Учтите требования к резервной связь: Если ваши процессы не допускают задержек >10 мс (например, система защиты реактора АЭС), выберите GE 5136-PFB-VME с быстрым переключением. Для менее критических задач (мониторинг температуры котла) можно обойтись модулями с переключением >30 мс.
Меры предосторожности
- Монтаж и настройка: Устанавливайте GE 5136-PFB-VME только сертифицированными инженерами GE, следуя руководству по эксплуатации (доступно на GE 5136-PFB-VME) — размещайте модуль не ближе 50 см к высоковольтным кабелям (≥10 кВ) и трансформаторам, чтобы избежать сильных электромагнитных помех.
- Тестирование резервной связью: Ежегодно выполняйте тест переключения между основным и резервным каналами — отключите основной кабель VME/Modbus и убедитесь, что переключение происходит за ≤10 мс (измеряйте через CIMPLICITY HMI). При увеличении времени проверьте контакты разъемов и кабели.
- Обновление прошивки: Раз в год обновляйте прошивку GE 5136-PFB-VME через ПО GE ToolSuite — производитель выпускает исправления для улучшения стабильности и совместимости с новым оборудованием. Обновление выполняйте во время плановых простоев.
- Электробезопасность: Отключите питание шкафной системы Mark VIe перед заменой или обслуживанием модуля — напряжение 24 В ПС может привести к поражение током. Используйте антистатические перчатки для защиты от электростатического разряда, который может повредить VME-интерфейс.
5136-PFB-VME
