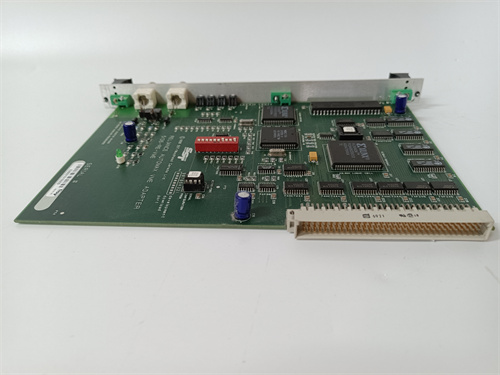

GE 5136-PFB-VME：Детальный обзор промышленного модуля интерфейса VME

Технические параметры продукта

• Тип устройства: Промышленный модуль интерфейса для шасси VME (3U или 6U форм-фактор), поддерживающий преобразование протоколов между шасси VME и внешними промышленными сетями.
• Параметры шасси VME:
  • Форм-фактор: Поддержка шасси VME 3U или 6U (стандарт IEEE 1014-1987), совместимость с VMEbus Rev. C/D (32-битная шина данных/адресов, скорость до 40 Мбит/с).
  • Интерфейс с шасси: VME64x 扩展支持 (опционально), обеспечивающий 64-битную передачу данных и повышенную скорость шины (до 160 Мбит/с) для обработки объемных потоков информации.
  • Питание от шасси: 5 ВDC и 12 ВDC (стандарт VME), потребляемая мощность ≤20 Вт при полной нагрузке.
• Коммуникационные параметры:
  • Поддерживаемые внешние сети: PROFIBUS DP (мастер/slave), FOUNDATION Fieldbus H1, Ethernet/IP, Modbus TCP/RTU, DeviceNet — возможность конфигурации через программное обеспечение GE.
  • Скорости передачи: PROFIBUS DP — до 12 Мбит/с; Ethernet/IP — до 100 Мбит/с; FOUNDATION Fieldbus H1 — 31.25 кбит/с (оптимизировано для полевых устройств).
  • Количество интерфейсов: 2 независимых порта для внешних сетей (например, 1 PROFIBUS + 1 Ethernet), поддерживающих параллельную работу с разными протоколами.
  • Протокольная обработка: Встроенный микропроцессор (например, ARM Cortex-M4 или аналогичный) для автономной обработки протоколов, снижения нагрузки на центральный процессор шасси VME.
• Электрические параметры:
  • Изоляция: Электрическая изоляция между шасси VME и внешними сетями ≥2 кВ АЦ (1 мин) — защита от электромагнитных помех (ЭМП), коротких замыканий и землетрясений.
  • Иммунитет к помехам: Соответствие стандартам IEC 61000-4-2 (ЭПР ±8 кВ), IEC 61000-4-4 (импульсные помехи ±2 кВ) — стабильная работа в условиях сильных электромагнитных полей (например, рядом с турбинами или электродвигателями).
• Эксплуатационные характеристики:
  • Температурный диапазон эксплуатации: -40 °C — +70 °C (рабочий), -55 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации).
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие требованиям EN 60068-2-6.
  • Устойчивость к шокам: До 20 Г (продолжительность импульса 11 мс) — адаптация кmarinedусловиям и транспортным повреждениям.
  • Класс защиты: IP20 (для монтажа в шкафу управления) или IP54 (при использовании дополнительной герметичной оболочки для открытых установок).
• Конструкционные параметры:
  • Корпус: Металлический (алюминий с антикоррозийной обработкой), модульное исполнение для монтажа в слоты шасси VME.
  • Габариты: Для 3U VME — 100 мм (ширина) × 160 мм (высота) × 220 мм (глубина); для 6U VME — 100 мм × 340 мм × 220 мм.
  • Индикаторы: LED-индикаторы статуса питания, активности шасси VME, коммуникации с внешними сетями и ошибок (например, обрыв кабеля, сбой протокола).

Преимущества и особенности

• Многофункциональная протокольная поддержка: Поддержка ключевых индустриальных протоколов (PROFIBUS DP, Ethernet/IP, FOUNDATION Fieldbus) позволяет GE 5136-PFB-VME интегрировать шасси VME с практически любыми современными DCS/SCADA системами (Siemens PCS 7, ABB 800xA, Honeywell Experion). Это устраняет необходимость в множестве специализированных модулей — один интерфейс заменяет несколько компонентов, оптимизируя пространство в шкафу и снижая затраты на обслуживание.
• Высокая производительность и синхронизация: Поддержка 64-битной шины VME64x и скоростей передачи до 100 Мбит/с (Ethernet/IP) гарантирует реальное время передачи данных между шасси VME и внешними системами. Встроенный микропроцессор отвечает за обработку протоколов, разгружая центральный процессор VME и обеспечивая стабильность работы критических алгоритмов управления (например, регулирование скорости турбин или давления в реакторах).
• Отказоустойчивость и адаптация к экстремальным условиям: Работа в диапазоне температур -40 °C — +70 °C, высокая устойчивость к вибрациям и шокам делают GE 5136-PFB-VME подходящим для Severelyми условиями — например, на морских платформах (влага, сольная пыль), в двигательных отсеках газовых турбин (высокая температура) или на северных добывающих комплексах (низкие температуры). Высокая электрическая изоляция защищает модуль и шасси VME от повреждений при нестабильном питании или землетрясениях.
• Легкость модернизации и совместимость: Нативная совместимость с шасси VME 3U/6U позволяет интегрировать GE 5136-PFB-VME в существующие системы без изменений в механической или электрической инфраструктуре. Это критично для объектов, где замена legacy-систем VME требует значительных инвестиций и остановок производства — модуль позволяет модернизировать коммуникационные возможности, сохранив основную систему управления.
• Расширенная диагностика и обслуживание: LED-индикаторы и поддержка диагностических протоколов (например, Modbus RTU для удаленного мониторинга) позволяют операторам быстро выявлять неисправности (сбой коммуникации, ошибку протокола, нестабильное питание). Возможность обновления прошивки через сеть упрощает поддержку модуля и добавление новых функций без физического доступа к шасси VME.

Примеры применения в отраслях

• Энергетика: Теплоэлектростанции (ТЭС) и гидроэлектростанции — GE 5136-PFB-VME интегрирует шасси VME (управляющие турбинами и генераторами) с системой SCADA через Ethernet/IP. Модуль преобразует команды SCADA (настройка нагрузки, остановка оборудования) в протокол VME и передает данные о состоянии турбины (температура, скорость, давление) обратно в SCADA. Высокая скорость передачи гарантирует своевременное реагирование на изменения нагрузки в энергосистеме.
• Нефтегазовая промышленность: Добывающие платформы и компрессорные станции — модуль соединяет шасси VME (управляющие насосами и компрессорами) с полевыми сетями PROFIBUS DP. Он обрабатывает сигналы от датчиков давления и уровня на платформе, передавая их в шасси VME для регулировки скорости насосов, и передает команды на исполнительные механизмы через PROFIBUS. Адаптация к экстремальным температурам и влаге гарантирует работу в морских условиях.
• Мmarinedвижение: Силовые установки кораблей и ледоколов — GE 5136-PFB-VME интегрирует шасси VME (управляющиеmarinedтурбинами и гребными устройствами) с корабельной системой управления (IMS) через DeviceNet. Модуль обеспечивает синхронную передачу данных о скорости судна, нагрузке на турбину и состоянии хода, а также принимает команды от мостика. Устойчивость к вибрациям и шокам соответствуетmarinedстандартам (ABS, DNV).
• Машиностроение: Крупные прессы и металлообрабатывающие линии — шасси VME управляет движением прессов, а GE 5136-PFB-VME передает данные о силе прессования, скорости движения и состоянии инструмента в локальную систему DCS через PROFIBUS DP. Это позволяет автоматически корректировать параметры процесса и предотвращать повреждение инструмента при перегрузке.
• Аэрокосмическая промышленность: Тестировочные стенды для авиационных двигателей — шасси VME собирает данные с сенсоров двигателя (температура газов выхлопа, давление компрессора, вибрации) во время испытаний, а GE 5136-PFB-VME передает эти данные в систему анализа через Ethernet/IP. Высокая точность синхронизации и скорость передачи гарантируют надежность тестовых результатов.

Сравнение с конкурентами

• Многофункциональность протоколов: Поддержка одновременно нескольких ключевых протоколов (PROFIBUS, Ethernet/IP, FOUNDATION Fieldbus) в одном модуле превосходит параметры Siemens 6ES7 972-0AA01-0XA0 (только PROFIBUS), что позволяет интегрировать шасси VME с разными системами без добавления дополнительных модулей.
• Совместимость с VME64x: Поддержка 64-битной шины VME64x и скоростей до 160 Мбит/с делает GE 5136-PFB-VME более производительным, чем ABB CI854A (ограничен 32-битной шиной VME), что критично для обработки объемных данных в энергетике и аэрокосмике.
• Адаптация к экстремальным условиям: Работа в диапазоне температур -40 °C — +70 °C и устойчивость к вибрациям до 5 Г превосходят возможности Emerson DeltaV VME Interface (диапазон -20 °C — +60 °C), что делает модуль предпочтительным выбором дляmarinedи северных отраслей.
• Легкость интеграции с GE системами: Нативная совместимость с контроллерами GE Fanuc и программным обеспечением GE (например, Proficy Machine Edition) упрощает настройку и обслуживание, в отличие от аналогов, которые требуют дополнительных драйверов и конфигурационных файлов для работы с GE оборудованием.

Советы по выбору и предостережения

• При выборе GE 5136-PFB-VME убедитесь, что поддерживаемые протоколы и форм-фактор (3U/6U) соответствуют требованиям вашего шасси VME и внешних систем управления. Дляmarinedприложений проверьте соответствие стандартам ABS/DNV, для энергетики — требованиям к скорости передачи данных (не менее 100 Мбит/с для Ethernet/IP).
• Монтаж и подключение: Устанавливайте модуль в слот шасси VME в соответствии с инструкциями GE, обеспечивая достаточное пространство для охлаждения (избегайте блокировки вентиляционных отверстий). При подключении внешних сетей используйте экранированные кабели (например, для PROFIBUS — кабель с двойной экранировкой), заземлив экранирование с одного конца, чтобы снизить влияние электромагнитных помех.
• Конфигурация и программирование: Используйте официальное ПО GE (Proficy Machine Edition или Configuration Studio) для настройки протоколов, назначения ролей (master/slave для PROFIBUS) и синхронизации с шасси VME. Перед запуском в эксплуатацию проведите тестирование коммуникации с использованием диагностических утилит — проверьте передачу данных, реакцию на ошибки и восстановление соединения после сбоя.
• Обслуживание и безопасность: При обслуживании модуля отключите шасси VME от источника питания и дождитесь разряда внутренних емкостей (не менее 5 минут) — высокое напряжение на шине VME может представлять опасность электропоражения. Регулярно проверяйте LED-индикаторы статуса и обновляйте прошивку модуля через сеть для исправления возможных ошибок и поддержки новых протоколов. Используйте только оригинальные кабели и разъемы GE для подключения, неоригинальные компоненты могут привести к снижению качества сигнала и нестабильной работе.
