Описание

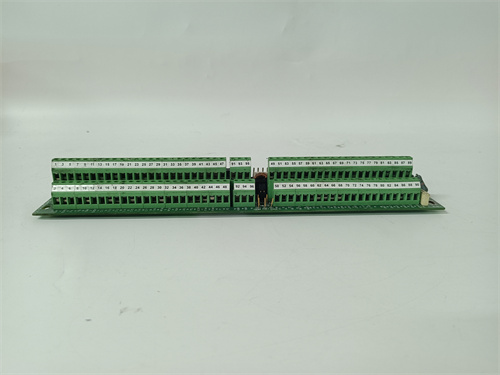

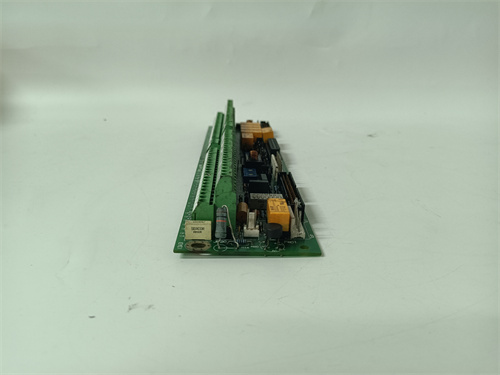

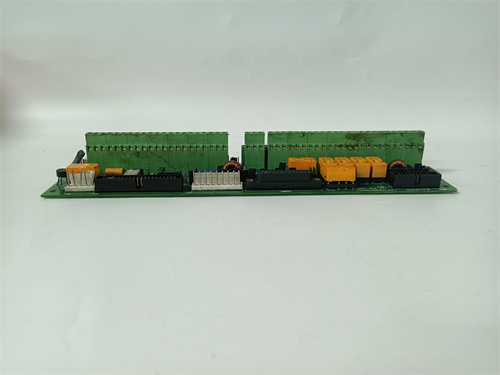

Описание продукта GE 531X305NTBAPG1
- Галваническая изоляция 3000 В RMS между сигнальными цепями и шасси Speedtronic Mark V — защищает модуль и контроллер от высоковольтных импульсов (например, от молниевых разрядов или неисправностей силовых цепей) и предотвращает цепные помехи между каналами, гарантируя точность сигналов даже в сложных электромагнитных условиях;
- Встроенная диагностика каждого канала — модуль постоянно проверяет состояние аналоговых и цифровых каналов (наличие сигнала, превышение диапазона, обрыв кабеля) и отправляет информацию об ошибках в контроллер (например, при обрыве кабеля к датчику вибрации GE 531X305NTBAPG1 сигнализирует о сбое конкретного канала через индикатор LED и логи системы);
- Защита от перегрузки и короткого замыкания — каждый аналоговый канал оснащен защитой от превышения тока, а цифровые каналы — от короткого замыкания, предотвращая выход из строя модуля при повреждении сенсора или кабеля.
Параметры продукта GE 531X305NTBAPG1
- Производитель: GE (General Electric, через бренд GE Power Systems — семейство Speedtronic Mark V)
- Серия: Speedtronic Mark V Signal Interface Modules
- Модель: GE 531X305NTBAPG1 (Модуль интерфейса и сигнальной обработки Mark V)
- Тип компонента: Модуль смешанного типа (аналоговые входы/выходы + цифровые входы/выходы)
- Характеристики аналоговых каналов:
- Аналоговые входы (AI): 8 каналов, поддерживаются 4–20 мА, 0–10 В;
- Аналоговые выходы (AO): 4 канала, 4–20 мА;
- Разрешение: 16 бит;
- Точность: ±0.05% полного диапазона (при 25 °C);
- Изоляция между каналами: 3000 В RMS;
- Характеристики цифровых каналов:
- Цифровые входы (DI): 12 каналов, 24 В DC (сухие контакты/активные сигналы);
- Цифровые выходы (DO): 8 каналов, релейные контакты (250 В AC/30 В DC, 5 А);
- Время отклика (DI): < 0.5 мс;
- Характеристики связи и обновления:
- Протокол связи с шасси: Mark V Backplane Protocol;
- Частота обновления данных: До 5 мс (для всех каналов);
- Латентность: < 2 мс;
- Эксплуатационные параметры:
- Питание: 5 В DC ±5% / 24 В DC ±10% (от шасси Mark V);
- Потребляемая мощность: < 12 Вт;
- Степень защиты (IP): IP20 (для монтажа в шасси);
- Температурный диапазон: -30 °C до +75 °C (оперативный) / -40 °C до +85 °C (хранительный);
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3);
- Сертификации:
- UL 508 (промышленное оборудование управления);
- IEC 61850-3 (стандарт для коммуникаций в энергетике);
- CE Mark, RoHS, ATEX Zone 2 (опционально);
- Дополнительные функции:
- Диагностика: Логи событий, оповещения через контроллер Mark V, индикаторы LED;
- Программное конфигурирование: через Mark V Toolbox v4.0+;
- Редундантная конфигурация: Поддерживается.
Преимущества и особенности GE 531X305NTBAPG1
-
Высокая точность и надежность сигнальной обработки:
16-битное разрешение и точность ±0.05% гарантируют измерения, необходимые для тонкой регулировки турбины (например, поддержание оптимальной температуры газового тракта), а галваническая изоляция 3000 В RMS защищает сигналы от помех, обеспечивая стабильность даже в сложных условиях.
-
Многофункциональность:
Комбинация аналоговых и цифровых каналов в одном модуле позволяет GE 531X305NTBAPG1 подключать разнообразные сенсоры (температурные, давление, дискретные) без необходимости использования нескольких специализированных модулей — это оптимизирует использование слотов в шасси и снижает затраты.
-
Отказоустойчивость через редунданцию:
Поддержка редундантной конфигурации гарантирует непрерывную работу системы сигнальной обработки при отказе основного модуля, критически для энергетических объектов, где простои турбины приводят к существенным экономическим потерям.
-
Простота интеграции и обслуживания:
Совместимость с Speedtronic Mark V и горячая замена упрощают монтаж, конфигурацию и устранение неисправностей — инженеры не требуют специальных навыков для интеграции модуля, а замену можно выполнить без остановки турбины.
-
Оперативная диагностика:
Детальная диагностика каждого канала позволяет быстро локализовать проблемы (например, обрыв кабеля к датчику вибрации) и устранить их, снижая время простоя и улучшая безопасность работы турбины.
Примеры применения GE 531X305NTBAPG1 в отраслях
-
Энергетика (ТЭЦ с паровой турбиной 250 МВт):
В ТЭЦ GE 531X305NTBAPG1 интегрирован в систему Speedtronic Mark V, отвечающую за мониторинг параметров турбины: 6 аналоговых входов модуля подключены к датчикам температуры пара (4–20 мА) в различных участках турбины, 2 аналоговых входа — к датчикам вибрации ротора (0–10 В), 8 цифровых входов — к сигналам аварийного останова (концевики положения вентилей), а 4 аналоговых выхода — к приводам регулирующих вентилей. Данные передаются в контроллер Mark V за 3 мс, позволяя системе корректировать топливоподание и предотвращать перегрев. При обрыве кабеля к одному из температурных датчиков модуль сигнализирует о сбое конкретного канала, и инженеры устраняют неисправность без остановки турбины.
-
Газотурбинная электростанция (ГТЭС с газотурбиной GE MS9001E):
На ГТЭС два модуля GE 531X305NTBAPG1 работают в редундантной конфигурации — они подключены к 8 датчикам давления газа (4–20 мА) в камере сгорания, 12 цифровыми сигналами от систем безопасности (аварийный останов, низкий уровень масла) и 4 аналоговыми выходами к приводам топливных форсунок. При отказе основного модуля резервный автоматически переключается за 0.3 мс, не прерывая передачу данных — это гарантирует стабильную работу газотурбины и предотвращает аварийную остановку.
-
Промышленность (металлургический завод с собственной газотурбиной 50 МВт):
В заводе GE 531X305NTBAPG1 обрабатывает сигналы от 4 датчиков температуры стального ротора (4–20 мА) и 6 цифровых сигналов от концевиков положения компрессора. Модуль фильтрует помехи от электродвигателей плавильных печей, обеспечивая точные измерения, а данные передаются в контроллер Mark V для регулировки скорости вращения турбины. При превышении температуры ротора модуль отправляет сигнал в контроллер, который снижает топливоподание, предотвращая повреждение ротора.
Сравнение GE 531X305NTBAPG1 с конкурентами
| Параметр | GE 531X305NTBAPG1 | Конкурентный продукт (Siemens SIMATIC S7-400 SM 334) |
|---|---|---|
| Аналоговые входы | 8 (4–20 мА, 0–10 В) | 4 (4–20 мА, 0–10 В) |
| Цифровые входы | 12 (24 В DC) | 8 (24 В DC) |
| Точность аналоговых каналов | ±0.05% полного диапазона | ±0.1% полного диапазона |
| Изоляция | 3000 В RMS | 500 В RMS |
| Редундантная конфигурация | Поддерживается | Не поддерживается |
| Температурный диапазон | -30 °C до +75 °C | 0 °C до +60 °C |
Рекомендации по выбору GE 531X305NTBAPG1
- Выбирайте GE 531X305NTBAPG1, если вы используете систему управления турбиной GE Speedtronic Mark V и нуждаетесь в высокоточной, многофункциональной сигнальной обработке — его совместимость с Mark V и точность делают его идеальным для ТЭЦ, ГТЭС и промышленных энергетических установок.
- Для объектов с требованиями к отказоустойчивости (крупные ТЭЦ, АЭС) — редундантная конфигурация гарантирует непрерывную работу, предотвращая простои турбины при отказе модуля.
- При наличии сложных электромагнитных условий (близость к генераторам, трансформаторам) — галваническая изоляция 3000 В RMS и фильтрация помех обеспечивают стабильность сигналов, в отличие от модулей с низким уровнем защиты.
- Для систем с разнообразными сенсорами — комбинация аналоговых и цифровых каналов в одном модуле оптимизирует использование слотов в шасси и снижает затраты на оборудование.
