Описание
Общая информация о продукте и ссылка

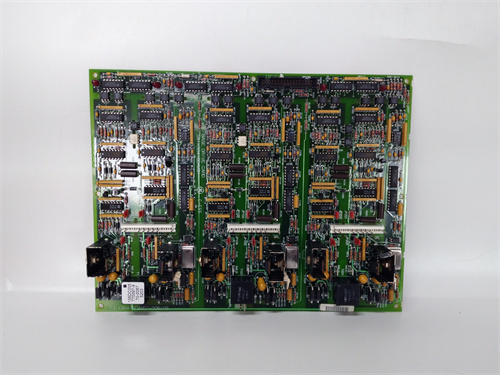

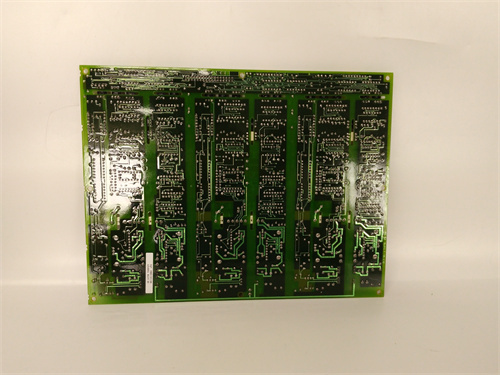

Первым делом стоит представить важный компонент системы сигнальной обработки для промышленных автоматических решений от бренда GE — модель 531X309SPCAJG1, которая относится к серии специализированных модулей интерфейса (Signal Processing Card) для интеграции дискретных и аналоговых сигналов с контроллерами GE (в частности, системами Mark VIe и Series 90-70). Ссылка на продукт GE 531X309SPCAJG1 будет предоставлена позже, но уже сейчас важно подчеркнуть, что GE 531X309SPCAJG1 выполняет функцию адаптации и предварительной обработки сигналов от сенсоров (например, датчиков положения, температуры, давления) перед передачей их в основной контроллер. Благодаря высокой помехоустойчивости и гибкой конфигурации, GE 531X309SPCAJG1 широко используется в тяжелых промышленных условиях (металлургия, нефтегаз, энергетика), где сигналы часто искажаются электромагнитными помехами или требуют масштабирования под требования контроллера.
Описание продукта
GE 531X309SPCAJG1 — это модуль интерфейса и обработки сигналов от GE, разработанный для адаптации различных типов входных сигналов к стандартам контроллеров GE. Модуль GE 531X309SPCAJG1 оснащен 8 универсальными входами, каждый из которых может быть программно настроен под тип сигнала: дискретный (Dry Contact, 24 В DC) или аналоговый (4–20 мА, 0–10 В DC, ±5 В DC). Это универсальность позволяет подключать разные сенсоры без замены модуля — например, датчик положения дросселя (дискретный «открыто/закрыто») и манометр давления пара (аналоговый 4–20 мА) могут работать одновременно на разных входах GE 531X309SPCAJG1.
Конструкция GE 531X309SPCAJG1 учитывает специфику работы в цехах с высокими помехами: корпус модуля выполнен из металлического каркаса с изолирующим покрытием, устойчивый к вибрациям (до 8 Гц), температурным колебаниям (-15 °C до +70 °C) и влажности (уровень защиты IP20), а также оснащен тремя уровнями электромагнитной защиты (EMC класс 4): фильтрами на входах, экранированными кабельными гнездами и изолированными цепями питания. Это гарантирует, что GE 531X309SPCAJG1 стабильно обрабатывает сигналы даже вблизи мощных электродвигателей, трансформаторов или высоковольтных линий.
Модуль GE 531X309SPCAJG1 выполняет предварительную обработку сигналов, снижающую нагрузку на основной контроллер:
- Для аналоговых сигналов: фильтрацию высокочастотных помех (через цифровые фильтры FIR), масштабирование (например, преобразование 4–20 мА в значение давления 0–10 бар) и проверку на выход за диапазон (выдача алерта при сигнале <3,8 мА или >20,2 мА);
- Для дискретных сигналов: подавление дребезга контактов (задержка 1–100 мс) и проверку на стабильность сигнала (выдача алерта при частых переключениях).
Все обработанные данные передаются в контроллер через стандартный интерфейс GE (например, шину Mark VIe или Ethernet/IP) с задержкой <10 мс, что обеспечивает реальномерную реакцию системы.
Особенно важно отметить, что GE 531X309SPCAJG1 поддерживает функцию «горячего замены» (Hot Swap): его можно извлекать и устанавливать в работающий шкаф автоматизации без отключения питания всей системы. Это критически важно для установок с нулевым временем простоя (например, насосные станции водоснабжения или непрерывные линии производства металла), где остановка контроллера обходится дорого. GE 531X309SPCAJG1 также оснащен световыми индикаторами состояния каждого входа (зеленый — сигнал нормальный, желтый — предупреждение, красный — ошибка), что позволяет операторам быстро локализовать проблему (например, обрыв кабеля к сенсору) без подключения диагностического компьютера.
Кроме того, GE 531X309SPCAJG1 полностью интегрируется с программным обеспечением GE Proficy Machine Edition: через него можно настроить тип сигнала для каждого входа, задать параметры фильтров и масштабирования, а также отлаживать обработку сигналов в реальном времени. Модуль GE 531X309SPCAJG1 совместим с большинством контроллеров GE (Mark VIe, Series 90-70, PACSystems RX3i) и может работать как самостоятельный модуль или в составе распределенной системы I/O.
Технические параметры
- Тип модуля: Модуль интерфейса и обработки сигналов от GE.
- Входы: 8 универсальных входов (программно настраиваемые на дискретный/аналоговый тип) — точные характеристики уточняются по ссылке на GE 531X309SPCAJG1.
- Поддерживаемые сигналы:
- Аналоговые: 4–20 мА (максимальное сопротивление 600 Ом), 0–10 В DC, ±5 В DC (Входное сопротивление 100 кОм);
- Дискретные: Dry Contact (0–30 В DC), PNP/NPN (24 В DC).
- Обработка сигналов:
- Аналоговые: Фильтры FIR (частота среза 0,1–100 Гц), масштабирование 0,01–1000, точность ±0,05%;
- Дискретные: Задержка дребезга 1–100 мс, проверка стабильности 1–10 сек.
- Интерфейс с контроллером: GE Mark VIe Bus, Ethernet/IP (10/100 Mbps), Modbus TCP.
- Защита: EMC класс 4, защита от переvoltaжа (24 В DC ±20%), защита от короткого замыкания на входах.
- Функции: Горячая замена (Hot Swap), индикация состояния входов, логирование ошибок.
- Диапазон рабочих температур: -15 °C до +70 °C.
- Напряжение питания: 24 В DC ±10%, потребляемый ток — до 0,5 А.
- Совместимость: Контроллеры GE (Mark VIe, Series 90-70, PACSystems RX3i), ПО GE Proficy Machine Edition, сенсоры с стандартными сигналами.
Преимущества и особенности
- Универсальность входов: 8 настраиваемых входов для дискретных/аналоговых сигналов экономят место в шкафу и снижают затраты на модули.
- Высокая помехоустойчивость: EMC класс 4 и многоуровневая защита гарантируют стабильную обработку сигналов в тяжелых условиях.
- Предварительная обработка: Фильтрация и масштабирование снижают нагрузку на основной контроллер и ускоряют реакцию системы.
- Горячая замена: Возможность замены без отключения системы критична для установок с нулевым временем простоя.
- Удобная диагностика: Световые индикаторы и логирование ошибок упрощают поиск и устранение проблем.
Примеры применения в отраслях
- Металлургия (прокатные станы): На прокатных линиях GE 531X309SPCAJG1 обрабатывает сигналы от 6 сенсоров: 4 аналоговых (температура металла 4–20 мА, толщина листа 0–10 В DC) и 2 дискретных (положение рольгангов «в работе/останов»). Модуль фильтрует помех от электродвигателей прокатных роликов и масштабирует сигнал температуры в °C, передавая очищенные данные в контроллер GE Series 90-70. Горячая замена позволяет обслуживать модуль без остановки линии, сокращая потери продукции.
- Нефтегаз (нефтепереработки): В цеховых трубопроводах GE 531X309SPCAJG1 подключен к датчикам давления и уровня нефти (аналоговые 4–20 мА) и дискретным сигналам «клапан открыт/закрыт». Модуль обнаруживает выход сигнала давления за диапазон (например, <3,9 мА, что указывает на обрыв кабеля) и отправляет алерт в контроллер Mark VIe, предотвращая аварийное перепадение давления.
- Энергетика (водoelectric stations): В гидростанциях GE 531X309SPCAJG1 обрабатывает сигналы от датчиков скорости гидрогребней (аналоговый 0–10 В DC) и дискретных сигналов «аварийное отключение». ЭМС-защита модуля гарантирует, что сигналы не искажаются от генератора, а горячая замена позволяет обслуживать его при работе турбины.
Сравнение с конкурентами
| Параметр | GE 531X309SPCAJG1 | Конкурентные модели (Siemens ET 200SP AI 8x13bit, Phoenix Contact IB IL AI 8/UI-PAC) |
|---|---|---|
| Количество входов | 8 универсальных (дискретный/аналоговый) | Siemens — 8 аналоговых; Phoenix — 8 аналоговых |
| EMC защита | Класс 4 | Siemens — Класс 3; Phoenix — Класс 3 |
| Горячая замена | Стандартно | Siemens — Опционально; Phoenix — Нет |
| Точность аналоговых сигналов | ±0,05% | Siemens — ±0,1%; Phoenix — ±0,08% |
| Поддержка дискретных сигналов | Да (настраиваемые) | Siemens — Нет; Phoenix — Нет |
| Совместимость с GE | Полная с контроллерами GE | Частичная (требуется адаптеры) |
Советы по выбору и предостережения
Советы по выбору
- Оцените тип сигналов: Если вам нужно обрабатывать как дискретные, так и аналоговые сигналы (до 8 штук), GE 531X309SPCAJG1 — оптимальный выбор. Для чисто аналоговых или дискретных систем можно рассмотреть специализированные модули, но GE 531X309SPCAJG1 обеспечивает гибкость для будущих модернизаций.
- Проверьте условия помех: Для цехов с высокими электромагнитными помехами (металлургия, нефтегаз) выбирайте GE 531X309SPCAJG1 с EMC классом 4 — он обеспечит стабильность сигналов лучше конкурентов.
- Учтите требования к простою: Если установка не допускает остановки (непрерывные производства), обязательно выбирайте GE 531X309SPCAJG1 с функцией горячей замены — это избежит потерь от остановки линии.
Предостережения
- Монтаж выполняйте сертифицированными специалистами: Неправильное подключение сенсоров или не соблюдение правил экранирования кабелей может привести к искажению сигналов, даже несмотря на EMC-защиту GE 531X309SPCAJG1. Используйте только экранированные кабели и соблюдайте схемы заземления, указанные в документе пользователя.
- Регулярно обновляйте прошивку: Периодически скачивайте обновления прошивки для GE 531X309SPCAJG1 с официального портала GE — они исправляют ошибки обработки сигналов и улучшают совместимость с новыми контроллерами.
- Не превышайте пределы входных сигналов: Подключение сигнала выше 30 В DC (для дискретных) или 25 мА (для аналоговых) повреждает входные цепи GE 531X309SPCAJG1. Перед подключением проверяйте параметры сенсора с помощью мультиметра.
- Контролируйте температуру: Длительная работа GE 531X309SPCAJG1 при температуре >65 °C снижает срок службы компонентов. Обеспечьте принудительную вентиляцию шкафа или монтируйте модуль на расстоянии не менее 10 см от нагретых устройств (например, трансформаторов).
531X309SPCAJG1
