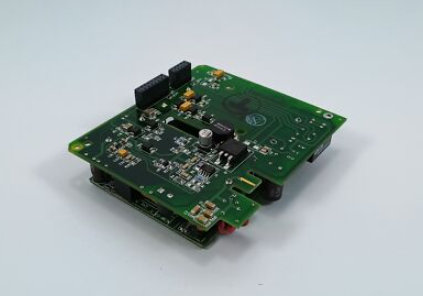

GE 710-1403 REVG

Описание

Общая характеристика продукта GE 710-1403 REVG

Технические параметры GE 710-1403 REVG

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль цифрового вывода (DO) для систем GE;
  • Совместимые системы: GE Mark VIe (контроль турбин/генераторов), GE PACSystems RX3i, исполнительные механизмы GE Proficy (клапаны, контакторы), сторонние контроллеры с поддержкой Modbus;
  • Количество выходных каналов: 16 независимых каналов — для параллельного управления несколькими устройствами;
  • Тип выходных сигналов: DC 24 В / AC 120 В (настраиваемый для каждого канала) — адаптация к разным типам нагрузок.
• Параметры электротехнические:
  • Максимальный ток на канал: 2 А (номинальный) / 5 А (кратковременный, до 10 с) — поддержка малых и средних нагрузок (клапаны, мелкие насосы);
  • Максимальное напряжение на выходе: DC 30 В / AC 132 В — совместимость с большинством промышленных исполнительных механизмов;
  • Изоляция между каналами: 500 В RMS — высокая защита от кросс-интерференций и перепадов напряжения;
  • Время отклика: <1 мс — быстрая реакция на отправку команды (например, аварийное закрытие клапана);
  • Тип коммутации: Релевое (с сухими контактами) — безопасная изоляция между контроллером и нагрузкой.
• Параметры надежности и защиты:
  • Защитные функции:
    • Защитение от короткого замыкания на выходах (автоматическая блокировка канала при перегрузке);
    • Защитение от электростатического разряда (ESD) ±25 кВ (воздушный) / ±8 кВ (контактный);
    • Защитение от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
    • Защитение от перегрева (срабатывание при температуре >75 °C);
  • Класс надежности (MTBF): > 5 500 000 часов (по данным производителя, при 40 °C);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — команда активна, красный — ошибка/к короткому замыканию) + общая индикация питания/работы.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -20 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы управления GE;
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием;
  • Размеры: 100 мм (ширина) × 160 мм (высота) × 65 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Интерфейс подключения к контроллеру: Совместим с шиной GE Profinet / Modbus RTU — без дополнительных адаптеров.

Преимущества и особенности GE 710-1403 REVG

1. Универсальность выходных сигналов и нагрузок: Поддержка DC 24 В/AC 120 В и ток до 5 А (кратковременный) делает GE 710-1403 REVG подходящим для разных устройств — в электростанции он управляет DC 24 В клапанами пара и AC 120 В контакторами насосов, заменяя два специализированных модуля.
2. Расширенная защита и диагностика: Защитение от короткого замыкания и электромагнитных помех позволяет GE 710-1403 REVG работать в суровых условиях — в нефтегазовой компрессорной станции, где кабели проходят рядом с силовыми линиями, модуль стабильно отправляет команды, а диагностика каналов быстро выявляет обрыв кабеля или перегрузку.
3. Устойчивость к экстремальным условиям: Температурный диапазон -20 °C до +70 °C и класс EMC 3 позволяют GE 710-1403 REVG работать в северных электростанциях (зима -20 °C) или жарких металлургических цехах (лето +70 °C). Защитение ESD ±25 кВ предотвращает повреждение при обслуживании персоналом.
4. Глубокая интеграция с системами GE: GE 710-1403 REVG автоматически распознается контроллерами Mark VIe и PACSystems RX3i, а данные о состоянии каналов передаются в GE Proficy HMI/SCADA в реальном времени. Это упрощает настройку модуля и позволяет операторам отслеживать статус исполнительных механизмов через единый интерфейс.

Примеры применения GE 710-1403 REVG в различных отраслях

• Энергетика (ТЭС, турбины): В Теплоэлектростанции GE 710-1403 REVG подключен к контроллеру Mark VIe и 16 DC 24 В клапанам системы подачи пара. При получении сигнала “авария” от датчиков вибрации модуль мгновенно отправляет команду на закрытие клапанов, останавливая подачу пара в турбину и предотвращая разрушение.
• Нефтегаз (компрессорная станция): В станции сжатия газа GE 710-1403 REVG управляет 10 AC 120 В контакторами компрессоров и 6 DC 24 В клапанов сброса давления. Настраиваемые выходы позволяют подключать разные типы нагрузок, а индикация каналов упрощает диагностику — при неработе контактора красный свет на соответствующем канале сразу указывает на проблему.
• Металлургия (линия прокатки стали): В заводе прокатки GE 710-1403 REVG подключен к PACSystems RX3i и 12 DC 24 В приводам рольков. Быстрое отклики <1 мс позволяет контроллеру мгновенно корректировать скорость рольков, обеспечивая равномерную толщину листа стали.
• Химическая промышленность (реакторная установка): В реакторе для производства удобрений GE 710-1403 REVG отправляет команды на 8 DC 24 В насосы подачи реагентов. Защитение от перегрева предотвращает выход модуля из строя при температуре >75 °C, а изоляция 500 В RMS защищает каналы от перепадов напряжения от нагревательных элементов.

Сравнение GE 710-1403 REVG с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE 710-1403 REVG

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE 710-1403 REVG если ваша установка использует контроллеры GE Mark VIe, PACSystems RX3i или исполнительные механизмы Proficy — это гарантирует полную интеграцию, поддержку всех функций и быструю настройку.
2. Управление смешанными нагрузками: Если нужно управлять как DC 24 В (клапаны, датчики), так и AC 120 В (контакторы, мелкие двигатели) устройствами — GE 710-1403 REVG с настраиваемыми выходами — оптимальный выбор, вместо использования двух модулей.
3. Критические процессы с требованием к быстрому отклику: Для систем, где задержка >1 мс недопустима (аварийные остановки, регулировка расхода) — GE 710-1403 REVG с временем отклика <1 мс — предпочтительнее аналогов с более высокой задержкой.

Меры предостережения

1. Правильная настройка выходных каналов: Через ПО GE Proficy Machine Edition настройте тип напряжения для каждого канала GE 710-1403 REVG — не подключайте AC 120 В устройство к каналу, настроенному на DC 24 В, это приведет к повреждению модуля и исполнительного механизма.
2. Ограничение нагрузки на каналы: Не превышайте номинальный ток 2 А на каждый канал — для устройств с большим током (например, мощные контакторы) используйте промежуточные реле, чтобы избежать перегрузки GE 710-1403 REVG.
3. Защита коммуникационных кабелей: Используйте экранированные кабели для подключения модуля к контроллеру и исполнительным механизмам, располагайте их на расстоянии >2.5 м от силовых линий (380 В/10 кВ) — это снизит электромагнитные помехи и стабильность работы.
4. Регулярная диагностика: Раз в месяц проверяйте состояние модуля через SCADA Proficy — контролируйте индикацию каналов и наличие ошибок. При постоянном красном светодиоде на канале отключите его и проверьте цепь на короткое замыкание, прежде чем повторно включить GE 710-1403 REVG.
