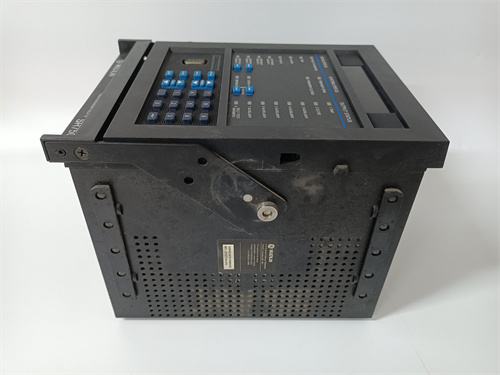

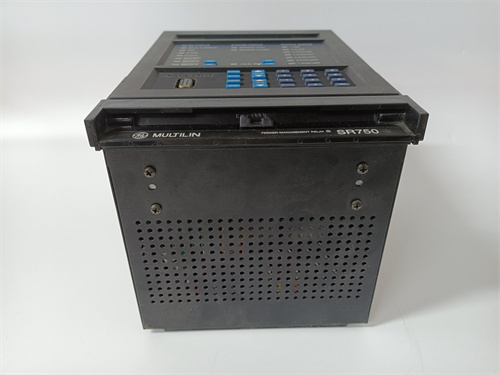

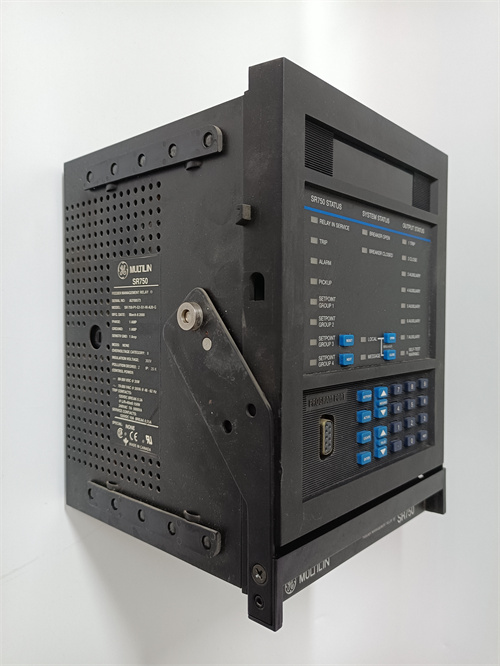

GE 750-P5-G5-S5-HI-A20-R-E

Описание

Обзор продукта: GE 750-P5-G5-S5-HI-A20-R-E

Технические параметры GE 750-P5-G5-S5-HI-A20-R-E

• Защитные функции и алгоритмы:
  • GE 750-P5-G5-S5-HI-A20-R-E поддерживает комплексные защитные режимы для различных типов электрооборудования:
    • Основные защиты: перегрузка по току (настраиваемый порог 105–200% номинала), короткое замыкание (3–20 раз номинала, скорость реакции ≤3 мс), несимметрия фаз (разница токов 5–30%), потеря фаз;
    • Специализированные защиты: защита генераторов от обратного тока (запуск при P<0), защита трансформаторов от возбуждения (контроль тока возбуждения), защита линий от дуговых замыканий (детекция по спектру сигнала);
    • Дополнительные защиты: контроль частоты (45–55 Гц для 50 Гц сетей), защита от перенапряжения (105–120% номинала) и низковольтности (70–85% номинала), защита от перегрева обмоток (по сигналу температурных датчиков Pt100);
    • Точность измерений: ±0,2% для токов, ±0,1% для напряжений — гарантирует надежную детекцию даже малых отклонений параметров.
• Интерфейсы и коммуникация:
  • Входные сигналы: 6 каналов для токовых трансформаторов (ТТ) до 5 А, 4 канала для напряжных трансформаторов (НТ) до 100 В, 8 каналов для аналоговых сигналов (температура, давление);
  • Выходные сигналы: 8 релейных выходов (НО/НЗ) для управления выключателями и сигнализацией, 4 аналоговых выхода 4–20 мА DC (мониторинг тока, напряжения, мощности);
  • Коммуникация: Ethernet (Modbus TCP, IEC 61850-8-1/9-2 для интеграции с системами EMS), RS-485 (Modbus RTU) для локальной сети, оптический интерфейс (для защищенной передачи данных на большие расстояния).
• Эксплуатационные характеристики:
  • Питание: 85–265 В AC / 110–300 В DC — универсальность для разных типов питания подстанций;
  • Температурный диапазон: -40 °C до +70 °C — устойчивость в суровых климатических условиях;
  • Степень защиты: IP54 (пrotection against dust and water splashes) для панельного монтажа, IP65 для внешнего монтажа (опционально);
  • Настройка и диагностика: через цветной локальный дисплей (4,3 дюйма) или ПО GE Multilin EnerVista — архивирование событий (до 10 000 записей), отчётность по неисправностям.

Преимущества и особенности GE 750-P5-G5-S5-HI-A20-R-E

1. Многофункциональность и адаптивность:

   GE 750-P5-G5-S5-HI-A20-R-E можно настроить под любое электрооборудование — от генераторов электростанций до крупных двигателей промышленности — без необходимости установки дополнительного оборудования. Например, при использовании с трансформатором активируются алгоритмы защиты от возбуждения, а при работе с линией передачи — режимы детекции дуговых замыканий. Это сокращает количество реле в щите и упрощает обслуживание.

2. Высокая скорость реакции и надежность:

   Скорость реакции ≤3 мс на критические неисправности (короткое замыкание) позволяет GE 750-P5-G5-S5-HI-A20-R-E быстро отключить поврежденное оборудование, минимизируя масштабы разрушений и время простоя. Широкий температурный диапазон (-40 °C до +70 °C) и степень защиты IP65 (опционально) делают его подходящим для эксплуатации в открытом воздухе (например, подстанции на северных территориях) или пыльных промышленных цехах.

3. Интеграция с системами управления энергетикой:

   Поддержка протокола IEC 61850 обеспечивает无缝 интеграцию GE 750-P5-G5-S5-HI-A20-R-E с системами управления энергетикой (EMS) и автоматизации подстанций (SCADA) GE. Это позволяет операторам в реальном времени отслеживать состояние электрооборудования, анализировать тренды параметров и планировать техническое обслуживание на основе архивных данных.

Примеры применения GE 750-P5-G5-S5-HI-A20-R-E

• Энергетика: Генератор тепловой электростанции:

  На тепловой электростанции GE 750-P5-G5-S5-HI-A20-R-E защищает генератор мощностью 100 МВт. Реле контролирует ток выхода, напряжение statora и частоту, а также активирует защитные режимы от обратного тока (при остановке турбины) и перегрева обмоток (по сигналам температурных датчиков). При возникновении короткого замыкания в цепи генератора реле отключает его за 3 мс, предотвращая разрушение обмоток и остановку всей электростанции. Данные о событии передаются в EMS-систему для анализа причин аварии. Детали реализаций можно посмотреть по ссылке на GE 750-P5-G5-S5-HI-A20-R-E (здесь будет ваша предоставленная ссылка).

• Промышленность: Металлургический завод:

  В металлургическом заводе реле используется для защиты крупного электродвигателя прокатного стана (мощность 5 МВт). Оно контролирует не только перегрузку и короткое замыкание, но и несимметрию фаз (критично для трехфазных двигателей) — при разнице токов >15% реле отправляет предупреждение, а при >25% отключает двигатель, предотвращая износ обмоток. Коммуникация через Modbus TCP позволяет интегрировать данные в систему управления производством, оптимизируя режимы работы прокатного стана.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте GE 750-P5-G5-S5-HI-A20-R-E если вам нужно многофункциональное реле для защиты сложного электрооборудования (генераторы, трансформаторы) в крупных энергетических или промышленных объектах — его расширенные защитные функции, скорость реакции и интеграция с системами GE делают его оптимальным выбором.
• Для объектов с менее сложными требованиями (например, защита линий передачи или небольших двигателей) можно рассмотреть Siemens 7SJ85 или ABB REL670, но они уступают GE 750-P5-G5-S5-HI-A20-R-E по количеству защитных алгоритмов и скорости реакции.
• Перед покупкой подтвердите совместимость реле с вашим электрооборудованием (тип, мощность, параметры ТТ/НТ) и системой автоматизации, а также изучите детальные спецификации по ссылке на GE 750-P5-G5-S5-HI-A20-R-E (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании GE 750-P5-G5-S5-HI-A20-R-E

1. Точная настройка защитных параметров:

   При настройке через ПО GE Multilin EnerVista обязательно подберите параметры (пороги, задержки) под конкретное оборудование — например, для трансформаторов увеличьте задержку защиты от перегрузки (до 10 секунд) для компенсации пусковых токов, а для генераторов снизьте порог обратного тока (до 5% номинала) для своевременной защиты.

2. Проверка коммуникации и синхронизации:

   Перед вводом в эксплуатацию проверьте связь реле с EMS/SCADA через IEC 61850 — убедитесь, что данные о токах, напряжениях и событиях передаются корректно. Синхронизируйте время реле с сетевым сервером NTP, чтобы обеспечить единое временное поле для анализа событий в всей электросистеме.

3. Регулярная диагностика и обновление прошивки:

   Раз в 6 месяцев выполняйте диагностику реле через локальный дисплей или EnerVista — проверяйте исправность входных/выходных цепей, точность измерений и работоспособность защитных алгоритмов. Обновляйте прошивку до последних версий GE, чтобы получить исправление ошибок и добавление новых функций (например, поддержку новых протоколов или алгоритмов защиты).
