Описание

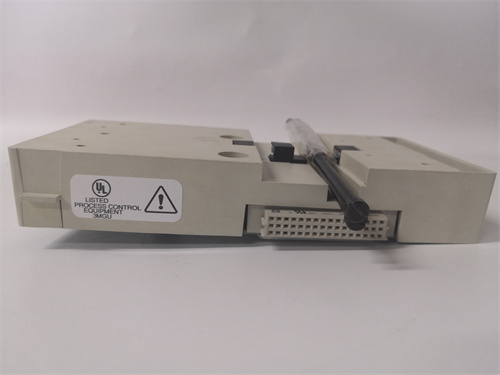

GE 8103-AI-TX — это промышленный модуль аналоговых входов с оптоволоконной передачей данных от компании GE Digital, разработанный для точного измерения и безопасной передачи аналоговых сигналов в условиях сильных электромагнитных помех. Он сочетает функции высокоточного аналогового модуля и оптоволоконного трансивера, что делает его незаменимым в энергетике, нефтегазовой промышленности и металлургии.
Описание продукта
GE 8103-AI-TX относится к серии интегрированных модулей GE, предназначенных для работы в критических системах, где требуется как точность измерений, так и защита данных от внешних помех. Этот модуль оснащен 16 аналоговых входов, поддерживающих сигналы 4–20 мА и 0–10 В, что позволяет подключать датчики давления, температуры, уровня жидкостей и других аналоговых устройств. Благодаря технологии “редундантного преобразования” GE 8103-AI-TX конвертирует аналоговые сигналы в цифровой формат с разрешением 24 бит, затем передаёт их через оптоволоконный порт на расстояние до 50 км — это исключает влияние электромагнитных полей от высоковольтных линий или двигателей. GE 8103-AI-TX интегрируется с контроллерами GE Fanuc и системами SCADA через протокол IEC 61850, обеспечивая синхронизацию данных с временем отклика ≤5 мс. Он оснащен встроенной системой самодиагностики, которая отслеживает состояние каждого канала (например, обрыв кабеля или перегрузку сигнала) и передает информацию о неисправностях через отдельный оптоволоконный канал. Дополнительная информация о спецификации вы можете найти на GE 8103-AI-TX.
Параметры продукта
- Тип устройства: модуль аналоговых входов с оптоволоконной передачей
- Количество каналов: 16 независимых аналоговых входов
- Типы сигналов: 4–20 мА (токовые), 0–10 В (напряжённые)
- Разрешение: 24 бит
- Погрешность измерения: ±0,01% полного диапазона
- Диапазон измерений:
- Для 4–20 мА: 0–24 мА
- Для 0–10 В: 0–12 В
- Оптоволоконные порты: 2 одноных (SMF) с коннекторами LC, скорость 100 Мбит/с
- Максимальное расстояние передачи: до 50 км
- Протоколы связи: IEC 61850, Modbus TCP/IP over Fiber
- Рабочее напряжение: 24 В DC (18–32 В)
- Потребляемый ток: ≤300 мА
- Температурный диапазон эксплуатации: -40–85 °C
- Степень защиты: IP65 (герметичный корпус с антикоррозионным покрытием)
- Габариты: 220 мм × 180 мм × 100 мм
- Вес: около 2,8 кг
- Сертификация: IEC 61850-3, IEEE 1613, ATEX, UL 508
- Гарантийный срок: 5 лет
Преимущества и особенности
- Сверхточность измерений: GE 8103-AI-TX обеспечивает погрешность ±0,01% и разрешение 24 бит, что критично для систем с высокими требованиями (например, контроля давления в газопроводах или температуры в реакторах энергоблоков).
- Защищенная передача данных: Оптоволоконная связь исключает влияние электромагнитных помех и предотвращает несанкционированный доступ к сигналам, что важно для объектов с повышенной безопасностью (атомные электростанции, стратегические нефтегазовые комплексы).
- Ресервируемая коммуникация: Два оптоволоконных порта (основной и резервный) с автоматическим переключением гарантируют непрерывность передачи данных при повреждении кабеля, минимизируя риск потери критической информации.
- Герметичность и долговечность: Корпус с защитой IP65 и антикоррозионным покрытием из нитрида титана обеспечивает работу в агрессивных средах (морская пена, пыль, химические выбросы), удлиняя срок службы до 10 лет.
Примеры применения в областях
- Энергетика: в атомных и тепловых электростанциях для измерения температуры теплоносителей в турбинах и передачи данных в систему аварийного охлаждения через оптоволокно, защищая от помех генераторов.
- Нефтегазовая промышленность: на морских платформах для контроля уровня нефти в баках и давления в магистралях, с передачей данных на наземные центры на расстояние до 50 км.
- Металлургия: в сталелитейных цехах для измерения температуры расплавленного металла через термопары и передачи сигналов в контроллер качества, где сильные электромагнитные поля искажают медные каналы.
- Гидротехника: в водохранилищах и гидроэлектростанциях для контроля уровня воды через аналоговые датчики и передачи данных в системы регулировки водопотоков.
Сравнение с конкурентами
| Характеристика | GE 8103-AI-TX | Siemens S7-1500 AI + оптоволоконный модем | ABB AC500 AI Fiber |
|---|---|---|---|
| Погрешность измерения | ±0,01% | ±0,05% | ±0,03% |
| Максимальное расстояние передачи | 50 км | 30 км | 40 км |
| Степень защиты | IP65 | IP20 (IP65 опционально) | IP65 |
| Гарантийный срок | 5 лет | 3 года | 4 года |
GE 8103-AI-TX выделяется более высокой точностью, большим расстоянием передачи и герметичностью “из коробки”, что делает его оптимальным для критических систем с агрессивными условиями и высокими требованиями к надежности.
Советы по выбору
- Определите тип сигналов: Для датчиков, работающих только по 4–20 мА, можно использовать базовую версию GE 8103-AI-TX; для смеси 4–20 мА и 0–10 В выберите универсальную конфигурацию.
- Оцените нужды в резервировании: Для атомных электростанций или стратегических объектов используйте два модуля GE 8103-AI-TX в параллельной конфигурации для двойной проверки данных.
- Проверьте тип оптоволокна: Для расстояний до 50 км используйте одноное оптоволокно (9/125 мкм) с соответствующими коннекторами LC, рекомендованными для GE 8103-AI-TX.
Предостережения
- Калибровку GE 8103-AI-TX должен проводить сертифицированный специалист с использованием эталонных источников сигналов (рекомендуется раз в 12 месяцев) — смещение в показаниях может привести к ложным аварийным сигналам.
- Не эксплуатируйте модуль в условиях температуры ниже -40 °C или выше 85 °C, даже на короткое время — это повредит чувствительные компоненты и увеличит погрешность.
- При монтаже защитите оптоволоконные кабели от механических нагрузок и резких изгибов — повреждение волокна приведет к потере сигнала и необходимости замены.
Для получения подробных руководств по эксплуатации и заказа посетите официальную страницу GE 8103-AI-TX.
