Описание
Описание продукта

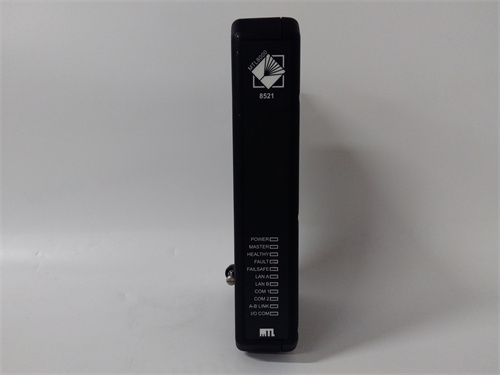

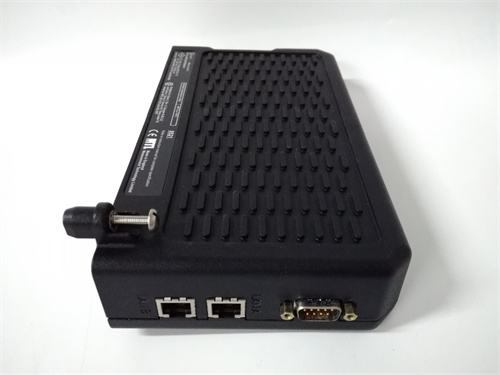

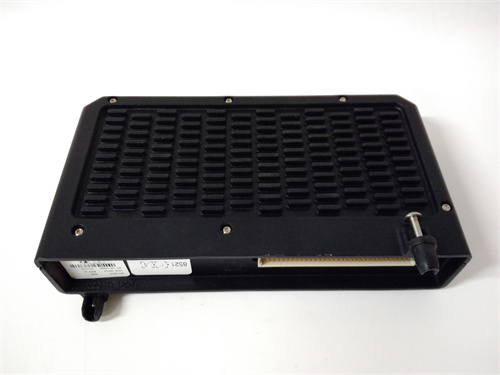

Модуль сигнального кондиционирования GE 8521-TC-SA — это специализированное устройство, разработанное исключительно для работы с термопар (различных типов: K, J, T, E и др.), что делает его идеальным для отраслей, где требуется высокоточное измерение температуры (пищевая промышленность, фармацевтика, металлургия). Благодаря встроенным компенсаторам холодного спая (автоматически корректируют погрешность, возникающую из-за разницы температур на входах термопары и модуля) и фильтрами низких частот, GE 8521-TC-SA преобразует слабые микровольтные сигналы термопар в стандартные аналоговые сигналы 4–20 мА или 0–10 В — эти сигналы легко обрабатываются любым PLC GE, не требуя дополнительных адаптеров. Модуль GE 8521-TC-SA имеет высокую устойчивость к электромагнитным помехам (EMC) и перепадам напряжения — критические характеристики для производственных площадок с крупным оборудованием (например, электропечи в металлургии или компрессоры в нефтегазе), где шум часто искажает слабые сигналы термопар. При использовании GE 8521-TC-SA (по ссылке на продукт) пользователи получают гарантию соответствия стандартам GE по точности (±0.1% от полного диапазона температуры) и надежности, включая длительную работоспособность в режиме 24/7. Также GE 8521-TC-SA поддерживает простую калибровку через дверцабельные переключатели (DIP-switches) на корпусе — достаточно выбрать тип термопары и диапазон температуры, и модуль сразу готов к работе, без необходимости сложного программирования. Компактная конструкция GE 8521-TC-SA для монтажа на рейку DIN экономит пространство в промышленных шкафах, а ясная маркировка входов/выходов упрощает монтаж — электрики могут быстро подключить термопару и PLC, минимизируя время настройки системы. Благодаря специализации на термопар, GE 8521-TC-SA обеспечивает более высокую точность, чем универсальные модули кондиционирования — это критично для процессов, где температура напрямую влияет на качество продукции (например, стерилизация лекарств или плавка металла).
Параметры продукта
- Тип модуля: Сигнальный кондиционер для термопар, аналоговый выход
- Поддерживаемые типы термопар: K, J, T, E, R, S — покрывают диапазон температур от -270 °C (тип T) до +1760 °C (тип S)
- Выходной сигнал: Конфигурируемый — 4–20 мА (токовый, двусторонний) или 0–10 В (напряжностный)
- Точность измерения: ±0.1% от полного диапазона температуры термопары (при рабочей температуре модуля 23 °C ±2 °C)
- Функции корректировки:
- Автоматический компенсатор холодного спая (диапазон корректировки: 0 °C до +50 °C)
- Коррекция нуля и усиления через внутренние potentiometer (для точной калибровки)
- Фильтрация: Фильтр низких частот с настраиваемой частотой среза (0.1 Hz до 100 Hz) — удаляет шум от промышленного оборудования
- Напряжение питания: 24 В DC ±10% (подается из PLC GE или внешнего промышленного источника)
- Температурный диапазон эксплуатации: 0 °C до +60 °C (подходит для большинства промышленных помещений, включая нагретые зоны near оборудованием)
- Уровень защиты: IP20 (для установки в закрытые шкафы или на рейки DIN с защитой от пыли)
- Монтаж: На рейку DIN (ширина 1 модуль — 18 мм), совместима с стандартными рейками GE
Преимущества и особенности
- Специализация на термопар и высокая точность: В отличие от универсальных модулей, GE 8521-TC-SA оптимизирован для работы с термопар — встроенные компенсаторы холодного спая и специализированные усилители обеспечивают ±0.1% точности, что критично для фармацевтики (соответствие ГМП) или пищевой промышленности (контроль стерилизации).
- Устранение шумов и искажений: Фильтры низких частот и защита EMC GE 8521-TC-SA удаляют помехи от электродвигателей, инверторов или длинных кабелей (до 100 метров) — сигнал термопары остается чистым, даже в шумных средах (например, на сталелитейных заводах).
- Простота настройки и монтажа: DIP-switches на корпусе GE 8521-TC-SA позволяют быстро выбрать тип термопары (например, K для измерения до 1260 °C) и выходной сигнал (4–20 мА или 0–10 В) — нет необходимости в подключении ПК или программировании, монтаж завершается за 10–15 минут.
- Совместимость с PLC GE: GE 8521-TC-SA идеально работает с контроллерами GE RX3i, PACSystems и VersaMax — стандартные выходные сигналы 4–20 мА/0–10 В считываются PLC без дополнительных драйверов, что упрощает обновление существующих систем.
- Долговечность: Корпус GE 8521-TC-SA изготовлен из термостойкого пластика класса UL94 V-0, устойчивого к химическим веществам (маслам, смазкам, слабым кислотами) — срок службы модуля достигает 10 лет при правильном эксплуатации.
Примеры применения в отраслях
- Фармацевтика: В линиях производства инсулина GE 8521-TC-SA обрабатывает сигналы от термопар типа K, установленных в сушилках для лекарственных порошков. Модуль компенсирует холодный спай и фильтрует шум от кондиционеров, передавая чистый сигнал о температуре (60 °C ±0.1 °C) в PLC GE RX3i — это гарантирует стабильность лекарственного вещества и соответствие стандартам ГМП.
- Металлургия: В сталелитейных заводах GE 8521-TC-SA подключен к термопарам типа S, измеряющим температуру расплавленного стали в электропечах (до 1600 °C). Модуль преобразует сигналы термопар в 4–20 мА, передавая данные в PLC GE PACSystems — операторы отслеживают температуру в режиме реального времени, предотвращая перегрев стали и брак.
- Пищевая промышленность: В заводах по производству консервов GE 8521-TC-SA управляет сигналами от термопар типа J, установленных в стерилизационных камерах. Модуль фильтрует шум от компрессоров, обеспечивая точное измерение температуры 121 °C (необходимой для стерилизации мясных продуктов) — PLC GE VersaMax регулирует нагрев, предотвращая порчу продукции.
- Нефтегазовая отрасль: На газоперекачивающих станциях GE 8521-TC-SA обрабатывает сигналы от термопар типа T, измеряющих температуру газа в трубопроводах (-40 °C до +100 °C). Автоматический компенсатор холодного спая корректирует погрешность от перепадов температуры на открытом воздухе, а сигнал 4–20 мА передается в PLC для мониторинга — при превышении температуры +100 °C система автоматически запускает охлаждение.
Сравнение с конкурентами
| Параметр | GE 8521-TC-SA | Конкурентный модуль (например, Omron E5CC-RX2ASM-800) |
|---|---|---|
| Поддерживаемые термопары | K, J, T, E, R, S (широкий набор) | Только K, J (ограниченный набор) |
| Точность | ±0.1% от полного диапазона | ±0.3% от полного диапазона |
| Компенсация холодного спая | Автоматическая (0–50 °C) | Ручная (требует калибровки) |
| Настройка | DIP-switches (без ПО) | Требует программного настроения через ПК |
| Гарантийный срок | 3 года (стандарт для GE) | 2 года |
Рекомендации по выбору
- Определите тип используемых термопар: Если вы работаете с разными типами термопар (например, K для средних температур и S для высоких), GE 8521-TC-SA с широкой поддержкой станет предпочтительным — конкуренты с ограниченным набором не подойдут для универсального использования.
- Оцените требования к точности: Для фармацевтики, пищевой или металлургической промышленности ±0.1% точности GE 8521-TC-SA является обязательным — модули с ±0.3% погрешностью приведут к ошибкам в контроле температуры и браку продукции.
- Проверьте удобство настройки: Если вам нужно быстро менять тип термопар (например, при смене производственного рецепта), DIP-switches GE 8521-TC-SA позволяют это сделать за 1–2 минуты — конкуренты с программной настройкой требуют подключения ПК и дополнительного времени.
- Учтите условия эксплуатации: Для работы в диапазоне 0 °C до +60 °C (обычные промышленные цеха) GE 8521-TC-SA подойдет идеально — для холодных помещений (-20 °C и ниже) стоит рассмотреть индустриальные версии GE с расширенным температурным диапазоном (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж GE 8521-TC-SA должен выполняться после отключения питания PLC и термопары — это предотвращает короткое замыкание и повреждение модуля. При подключении термопар используйте экранированные кабели (тип K или выше) — это дополнительно снижает электромагнитные помехи.
- Не превышайте максимальный диапазон температуры термопары: Например, не используйте термопару типа K (макс. +1260 °C) для измерения температуры выше 1260 °C — это приведет к повреждению термопары и искажению сигнала, а в долгосрочной перспективе повредит внутренние компоненты GE 8521-TC-SA.
- Регулярно калибруйте модуль: Согласно рекомендациям GE, калибруйте GE 8521-TC-SA раз в 12 месяцев с использованием стандартного источника температуры — это поддерживает точность компенсации холодного спая и фильтрации.
- Не эксплуатируйте модуль в условиях с высокой влажностью (>90% с конденсацией): Конденсат может проникнуть в терминалы и вызвать короткое замыкание — для влажных помещений (например, пищевые цеха с мойкой оборудования) используйте дополнительную защиты шкафа (IP54 или выше).
- Используйте только оригинальные запчасти GE при ремонте: Неоригинальные компоненты (например, замена компенсатора холодного спая) нарушат точность модуля и отменят гарантию — покупайте запчасти через авторизованных дилеров GE.
