Описание
Описание продукта

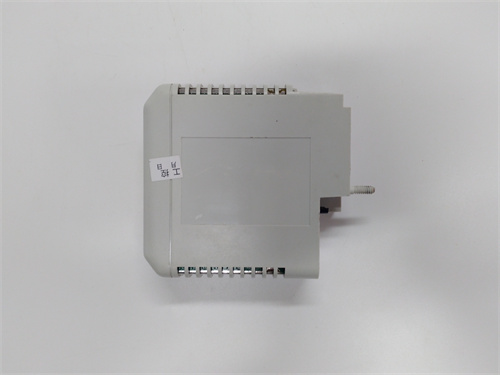

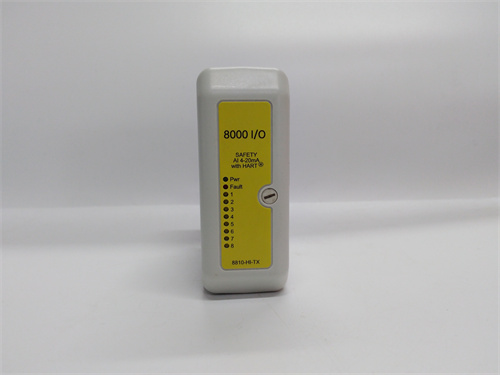

GE 8810-HI-TX-01 — это специализированный модуль высокоскоростной передачи данных (High-Speed Transceiver Module), разработанный для интеграции в контроллеры GE Fanuc RX3i. Основная задача GE 8810-HI-TX-01 — обеспечить синхронную передачу данных между распределенными компонентами автоматизации: например, между контроллером RX3i и модулями I/O GE 8700, или между несколькими контроллерами в составе распределенной системы (DCS). Модуль поддерживает протокол GE SRTP (Simplified Real-Time Protocol), который гарантирует скорость передачи до 100 Мбит/с и задержку реакции ≤ 1 мс — критично для систем с требованиями к реальному времени, например, управления турбинами в электростанциях или регулированием давления в реактивных сосудах химических заводов.
Благодаря двойной изоляции (гальваническая изоляция 250 В АС между модулем и шиной, а также между портами передачи) GE 8810-HI-TX-01 защищает данные от электромагнитных помех и перепадов потенциала — актуально для промышленных объектов с крупным электроприбором (например, трансформаторы в ТЭС или электродвигатели конвейеров), где помехоустойчивость напрямую влияет на стабильность работы системы. GE 8810-HI-TX-01 имеет два портa Ethernet (10/100 BASE-TX) с поддержкой полнодуплексного режима, что позволяет одновременно передавать и принимать данные без конфликтов — например, в нефтегазовых компрессорных станциях модуль передает команды от контроллера к исполнительным механизмам (клапаны, драйверы) и одновременно получает данные от датчиков вибрации/температуры, передавая их в SCADA для мониторинга.
Особенно важна роль GE 8810-HI-TX-01 в системах с требованиями к отказоустойчивости — например, в атомных электростанциях: модуль поддерживает функцию «редундантной связи» (dual-port failover), при которой при сбое одного порта передачи данные автоматически перенаправляются на второй порт, не прерывая работу системы. Это исключает простои из-за проблем с коммуникацией, которые могут привести к авариям. GE 8810-HI-TX-01 также поддерживает шифрование данных по протоколу TLS 1.3, что защищает информацию от несанкционированного доступа — критично для объектов, где безопасность данных регулируется международными стандартами (например, ISO 27001 в нефтегазовой отрасли).
Каждый GE 8810-HI-TX-01 проходит строгие заводские тесты на соответствие стандартам GE и международным требованиям (IEC 61000-6-2 для EMC, IEC 60068 для устойчивости к окружающим факторам), включая проверку на термостойкость (-40 °C до +70 °C), вибрацию (до 5 г) и влажность (5%–95% без конденсации). Корпус GE 8810-HI-TX-01 выполнен из прочного пластика с уровнем защиты IP20 (для монтажа в шкафу контроллера), что обеспечивает защиту от пыли и механических повреждений, а компактный дизайн (ширина 32 мм) позволяет монтировать модуль в плотно заполненных шкафах вместе с другими компонентами RX3i.
GE 8810-HI-TX-01 полностью интегрируется с программным обеспечением GE Proficy Machine Edition: через это ПО инженеры могут настраивать параметры передачи (скорость, протокол, режим резервирования), диагностировать состояние портов и логировать данные о передаче (количество пакетов, ошибки). Дополнительным преимуществом GE 8810-HI-TX-01 является совместимость с легаси-системами GE Fanuc Series 90-30: это позволяет модернизировать существующие установки без замены всего контроллерного оборудования, снижая капитальные затраты. Например, в старых тепловых электростанциях с контроллерами Series 90-30 GE 8810-HI-TX-01 обеспечивает связь с новыми модулями I/O GE 8700, расширяя возможности системы без полной замены автоматизации.
Технические параметры
- Тип модуля: Модуль высокоскоростной передачи данных (High-Speed Transceiver)
- Коммуникационные характеристики:
- Протоколы: GE SRTP (Simplified Real-Time Protocol), Modbus TCP/IP, Ethernet/IP (опционально)
- Скорость передачи: 10/100 Мбит/с (автоматическое определение)
- Количество портов: 2 Ethernet (10/100 BASE-TX, RJ45)
- Задержка реакции: ≤ 1 мс
- Электрические характеристики:
- Питание: 5 В DC (от шасси контроллера GE Fanuc RX3i), Потребляемый ток ≤ 150 мА
- Изоляция: Гальваническая изоляция 250 В АС (между модулем и шиной, между портами)
- Защита: От коротких замыканий на портах (токовое ограничение до 100 мА)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20
- Устойчивость к вибрации: До 5 г (частота 10–500 Гц)
- Конструктивные параметры:
- Тип монтажа: В шасси GE Fanuc RX3i (стандартный слот)
- Габариты (Ш×В×Г): 32 × 100 × 120 мм
- Вес: ≈ 120 г
- Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX (Zone 2), IECEx
- Совместимость: Контроллеры GE Fanuc RX3i, модули I/O GE 8700, системы SCADA GE Proficy iFIX, ПО GE Proficy Machine Edition.
Преимущества и особенности
- Высокая скорость и низкая задержка: Скорость передачи 100 Мбит/с и задержка ≤ 1 мс делают GE 8810-HI-TX-01 подходящим для систем реального времени — например, управления турбинами или регулированием критических процессов.
- Редундантная связь: Функция dual-port failover гарантирует бесперебойную передачу данных при сбое одного порта, критично для объектов с нулевым допуском к простою (нефтегаз, энергетика).
- Защита данных: Шифрование TLS 1.3 и двойная изоляция защищают информацию от искажений и несанкционированного доступа, соответствуюя требованиям промышленной безопасности.
- Совместимость с легаси-системами: Интеграция с GE Fanuc Series 90-30 позволяет модернизировать старые установки без замены всего оборудования, снижая затраты.
- Легкая настройка: Управление через ПО GE Proficy Machine Edition упрощает конфигурацию параметров и диагностику, даже для неопытных инженеров.
Примеры применения в отраслях
- Энергетика (АТЭС): В атомных электростанциях GE 8810-HI-TX-01 обеспечивает передачу данных между контроллером GE Fanuc RX3i и модулями I/O, отвечающими за контроль системы охлаждения реактора. Модуль передает команды на регулировку скорости насосов (скорость 100 Мбит/с) и одновременно получает данные от температурных датчиков, гарантируя задержку ≤ 1 мс — критично для предотвращения перегрева реактора.
- Нефтегазовая отрасль (компрессорные станции): На компрессорных станциях GE 8810-HI-TX-01 связывает несколько контроллеров RX3i в распределенной системе. Модуль поддерживает редундантную связь: при сбое одного порта данные автоматически перенаправляются на второй, не останавливая передачу команд на остановку компрессора при превышении вибрации.
- Химическая промышленность (реактивные сосуда): В химических заводах GE 8810-HI-TX-01 передает данные между контроллером и модулями I/O, отвечающими за регулировку давления в реактивных сосудах. Шифрование TLS 1.3 защищает параметры процесса (концентрация реагентов, температура) от несанкционированного доступа, соответствуюя требованиям ISO 27001.
- Металлургия (плавильные печи): В цехах выплавки стали GE 8810-HI-TX-01 обеспечивает связь между контроллером RX3i и датчиками температуры печи. Высокая скорость передачи (100 Мбит/с) позволяет операторам отслеживать температуру в реальном времени и корректировать мощность нагрева, предотвращая перегрев и брак продукции.
Сравнение с конкурентами
Сравним GE 8810-HI-TX-01 с аналогичными модулями передачи данных — Siemens S7-1500 PN/DP и Allen-Bradley 1756-ENBT:
| Параметр | GE 8810-HI-TX-01 | Siemens S7-1500 PN/DP | Allen-Bradley 1756-ENBT |
|---|---|---|---|
| Скорость передачи | 10/100 Мбит/с | 100/1000 Мбит/с | 10/100/1000 Мбит/с |
| Задержка реакции | ≤ 1 мс | ≤ 2 мс | ≤ 1.5 мс |
| Редундантная связь | Да (dual-port failover) | Да (PROFINET IRT) | Да (EtherNet/IP DLR) |
| Шифрование данных | TLS 1.3 | HTTPS | TLS 1.2 |
| Совместимость с легаси | GE Fanuc Series 90-30 | Siemens S7-300 | Allen-Bradley ControlLogix |
| Цена (примерная) | Средняя | Высокая | Высокая |
Преимущество GE 8810-HI-TX-01 — это более низкая задержка реакции (≤ 1 мс) и современное шифрование TLS 1.3, что делает его предпочтительным для систем с высокими требованиями к безопасности и реальному времени. Кроме того, модуль GE лучше интегрируется с легаси-системами Fanuc Series 90-30, в то время как аналоги Siemens и Allen-Bradley требуют дополнительных адаптеров для работы со старыми контроллерами.
Рекомендации по выбору
- Выбирайте GE 8810-HI-TX-01, если используете контроллеры GE Fanuc RX3i или легаси-системы Series 90-30 — модуль гарантирует идеальную совместимость и стабильную передачу данных без адаптеров.
- Остановитесь на GE 8810-HI-TX-01, если ваша система требует задержки реакции ≤ 1 мс (например, управление турбинами, защита реактивных сосудов) — это лучше, чем показатели конкурентов (Siemens ≤ 2 мс, Allen-Bradley ≤ 1.5 мс).
- Учтите требования к безопасности данных: если вам нужно шифрование TLS 1.3 (современный стандарт), GE 8810-HI-TX-01 подходит лучше, чем Allen-Bradley 1756-ENBT (только TLS 1.2).
- Для объектов с риском сброса связи (например, морские нефтегазовые платформы) GE 8810-HI-TX-01 предпочтительнее, благодаря функции dual-port failover, обеспечивающей бесперебойную передачу.
Меры предосторожности
- Проверка коммуникационной среды: Перед подключением убедитесь, что кабели Ethernet соответствуют стандарту Cat5e или выше — низкокачественные кабели могут вызвать искажения данных и снижение скорости GE 8810-HI-TX-01.
- Монтаж: Монтируйте модуль в шкафу с эффективным теплоотводом — при температуре > 65 °C скорость передачи может снизиться, а при > 70 °C модуль автоматически переходит в режим ожидания.
- Настройка резервирования: Обязательно настройте функцию dual-port failover через ПО GE Proficy Machine Edition — без этой настройки модуль не сможет автоматически перенаправлять данные при сбое порта.
- Обновление прошивки: Используйте только официальные обновления прошивки от GE — неофициальные версии могут нарушить работу протокола SRTP и функции шифрования TLS 1.3.
- Защита от помех: Избегайте монтажа GE 8810-HI-TX-01 рядом с высоковольтными кабелями (> 1 кВ) — электромагнитные помехи могут искажать сигналы и вызвать потери данных.
8810-HI-TX-01
