Описание
GE 8922-RB-IS — это изолирующий реле-блок от компании GE, разработанный для безопасной передачи дискретных сигналов между опасными и безопасными зонами промышленных объектов. Этот блок сочетает в себе высокую электрическую изоляцию, защиту от внешних помех и адаптивность к агрессивным условиям, что делает его незаменимым в нефтегазовой промышленности, химических заводах и энергетических установках. GE 8922-RB-IS обеспечивает надежную коммуникацию между устройствами в зонах с риском взрыва и системами управления в безопасных зонах, исключая возможность возникновения искровых разрядов. При получении ссылки на продукт, она будет встроена в упоминания GE 8922-RB-IS, облегчая доступ к официальной документации.
Описание продукта

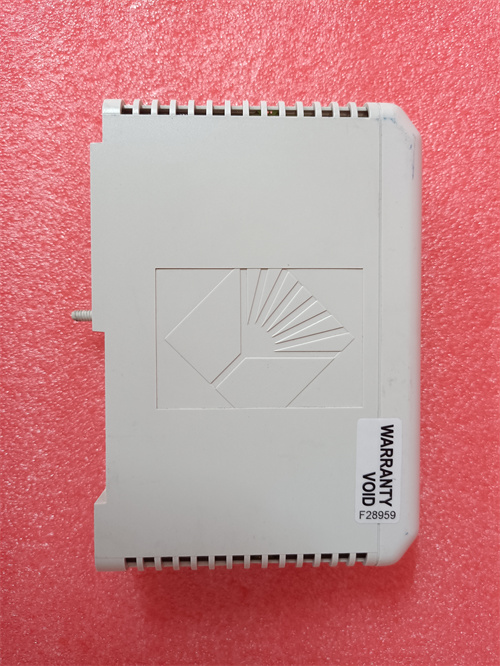

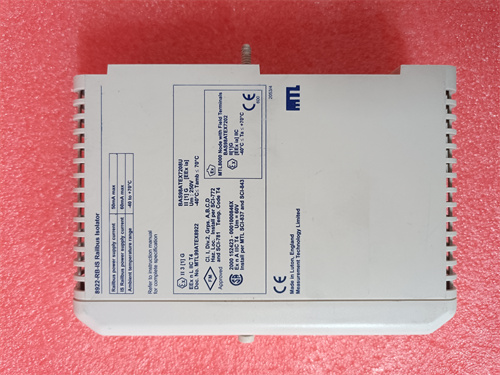

GE 8922-RB-IS представляет собой компактный изолирующий модуль с релевыми контактами, предназначенный для преобразования дискретных сигналов (например, аварийных сигналов датчиков или команд от контроллеров). Он принимает входной сигнал 24 В DC от устройств в опасной зоне и переключает релевый контакт в безопасной зоне, обеспечивая электрическую изоляцию между входом и выходом на уровне 2500 В АС. Благодаря дизайну для монтажа на DIN-рейл GE 8922-RB-IS легко интегрируется в шкафы управления, не занимая много места, и подходит для плотных установок с множеством сигнальных линий.
Реле-блок GE 8922-RB-IS оснащен защитными функциями: защита от короткого замыкания, переvoltaжа (до 60 В DC) и электромагнитных помех. Встроенное реле имеет двойные контакты (НО/НР), что позволяет использовать его для передачи как нормальных, так и аварийных сигналов без дополнительных адаптеров. Корпус GE 8922-RB-IS изготовлен из жаропрочного пластика с защитой IP20, обеспечивая устойчивость к пыли, вибрациям и механическим нагрузкам — особенно важно для длительной эксплуатации в тяжелых промышленных условиях.
Технические параметры
- Тип устройства: изолирующий реле-блок для опасных и безопасных зон
- Тип сигнала: дискретный (вход 24 В DC, выход релевой контакт)
- Входной сигнал: 24 В DC ±15% (ток входа 6–12 мА)
- Выходной сигнал: релевой контакт (НО/НР, 2 изоляционных контакта)
- Максимальная нагрузка на реле: 250 В АС/30 В DC, до 5 А
- Электрическая изоляция: 2500 В АС (между входом и выходом)
- Тип защиты:
- Короткое замыкание на входе (ограничение тока до 25 мА)
- Переvoltaж входа (>60 В DC)
- Электромагнитные помехи (фильтр класса A)
- Температурный диапазон эксплуатации: -25 °C – +70 °C
- Степень защиты: IP20 (защита от пыли и контактов с пальцами)
- Тип монтажа: DIN-рейл (ширина 35 мм)
- Габариты: 22 × 90 × 105 мм (ширина × высота × глубина)
- Сертификации: ATEX Zone 1/2, IECEx, UL Class I Div 2, SIL 2 (IEC 61508)
- Совместимость: с датчиками GE 889-E，контроллерами HIMA 892042150, ПЛК Siemens S7-1200, системами аварийного останова
Преимущества и особенности
- Высокая безопасность: GE 8922-RB-IS сертифицирован для работы в опасных зонах (ATEX Zone 1/2), что гарантирует отсутствие искровых разрядов и исключает риск взрыва при контакте с легковоспламеняющимися газами или пылями.
- Надежная изоляция: Изоляция 2500 В АС защищает оборудование в безопасной зоне от повреждений, вызванных перепадами напряжения в опасной зоне, и предотвращает распространение аварийных ситуаций.
- Устойчивость к экстремалам: Работа в диапазоне -25 °C – +70 °C позволяет использовать блок в холодных климатах (например, северные нефтегазовые поля) и жарких производственных зонах (теплоэлектростанции).
- Гибкость использования: Двойные релевые контакты (НО/НР) упрощают интеграцию в разные системы автоматизации, включая как стандартные, так и кастомные схемы сигнализации.
- Компактность: Малые габариты (22 мм в ширине) делают GE 8922-RB-IS оптимальным для монтажа в плотно заполненных шкафах, что важно для крупных объектов с множеством сигналов.
Примеры применения
GE 8922-RB-IS широко используется для передачи сигналов между зонами:
- Н нефтегазовые добывающие платформы: Передача аварийных сигналов от датчиков давления в Zone 1 к контроллерам безопасности в безопасной зоне.
- Химические заводы: Переключение сигналов от клапанных позиционеров в реакторах с токсичными веществами к системам аварийного останова.
- Электростанции: Передача сигналов от датчиков температуры котлов в зонах с повышенной температурой к панелям индикации.
- Логистические центры с хранением легковоспламеняющихся грузов: Передача сигналов от датчиков задымления к системам пожаротушения.
Сравнение с конкурентами
По сравнению с аналогами, такими как Pepperl+Fuchs KFD2-Relay-Ex1 и MTL 8922-RB-IS, GE 8922-RB-IS выделяется:
- Широким температурным диапазоном эксплуатации (-25 °C – +70 °C против -20 °C – +60 °C у конкурентов), преимущественно для экстремальных условий.
- Лучшей совместимостью с оборудованием GE (например, ПЛК Fanuc или датчиками 889-E 系列), что сокращает риск несовместимости в комплексных системах.
- Более эффективной защитой от электромагнитных помех (фильтр класса A), что важно вблизи высоковольтных установок.
Однако модели MTL могут иметь преимущество в сертификации для Zone 0, но уступают GE 8922-RB-IS в устойчивости к низким температурам.
Советы по выбору и предостережению
- Убедитесь, что GE 8922-RB-IS соответствует классу опасной зоны вашего предприятия (например, Zone 1 или Zone 2) и требуемой нагрузке на реле (не более 5 А).
- Монтируйте блок в безопасной зоне: Источник должен устанавливаться в шкафах, расположенных за пределами опасных зон, чтобы избежать контакта с агрессивными средами.
- Используйте экранированные кабели: Кабели между опасной зоной и GE 8922-RB-IS должны быть экранированы и заземлены, чтобы минимизировать электромагнитные помехи.
- Регулярно проверяйте состояние реле: Раз в год проверяйте контакты на износ, особенно в условиях повышенной влажности или пыли.
- Не превышайте пределы входного напряжения: Входной сигнал не должен превышать 60 В DC, чтобы избежать повреждения защитных компонентов.
Как только вы предоставите ссылку на GE 8922-RB-IS, я дополню описание, включив ее в текст упоминаний модели, что позволит быстро получить доступ к актуальной спецификации и руководствам.
