Описание

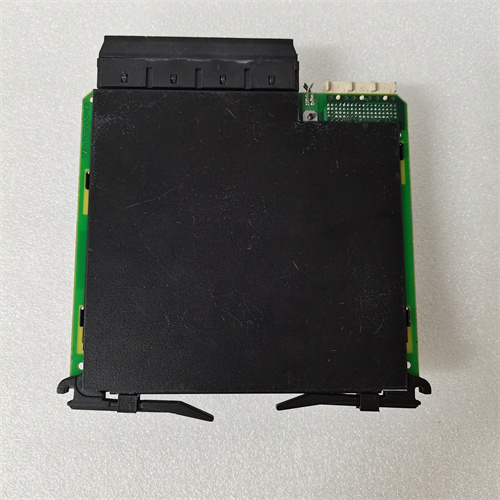

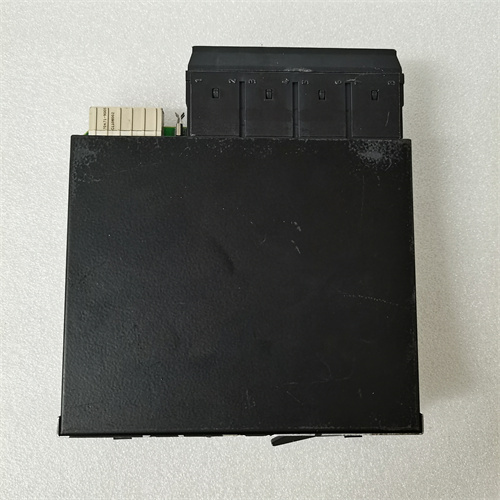

Описание продукта GE CK11CE300
GE CK11CE300 — это высокопроизводительный модуль цифровых выходов из серии GE RX3i, разработанный для интеграции в системы промышленной автоматизации на базе контроллеров GE RX3i. Этот модуль GE CK11CE300 обеспечивает надежную передачу цифровых команд от PLC к исполнительным механизмам (реле, контакторы, приводы, сигнализация), что делает его ключевым элементом для проектов, где требуется стабильность работы под нагрузкой и быстрая реакция на команды контроллера.
GE CK11CE300 поддерживает 16 цифровых выходов с транзисторным типом (PNP) и повышенной защитой, адаптируясь к широкому кругу промышленных нагрузок. В производстве электроники (ассемблирование печатных плат) GE CK11CE300 управляет приводами роботов-подъемников, которые позиционируют компоненты с высокой точностью, синхронизируясь с датчиками качества. В системах автоматизации складов CK11CE300 активирует световые индикаторы (зеленый — товар готов, красный — ошибка) и управляет приводами шторок ячеек, обеспечивая быстрый доступ к продукции. GE CK11CE300 легко монтируется на DIN-рейку, коммуницируется через внутреннюю шину GE RX3i и настраивается через ПО GE Proficy Machine Edition, что сокращает время запуска системы и упрощает обслуживание. [Ссылка на продукт GE CK11CE300]
Технические параметры GE CK11CE300
- Тип устройства: Модуль цифровых выходов серии GE RX3i, модель GE CK11CE300
- Бренд: GE
- Основная функция: Передача цифровых команд от контроллеров GE RX3i к исполнительным механизмам в системах автоматизации
- Характеристики интерфейсов (цифровые выходы):
- Количество каналов: 16 (сгруппированы в 2 группы по 8 каналов)
- Тип выходов: Транзисторные (PNP, открытие коллектора)
- Напряжение работы: 24 В DC ±10%
- Максимальный ток на канал: 0.5 А (при 24 В DC, температура ≤40 °C)
- Максимальный суммарный ток по группе: 2 А (для каждой группы из 8 каналов)
- Максимальный суммарный ток по всем каналам: 4 А
- Время реакции (включение/отключение): ≤0.2 мс (включение), ≤0.3 мс (отключение)
- Изоляция: Межгрупповая (500 В AC/1 мин), между выходами и шиной RX3i (1500 В AC/1 мин)
- Защита: От короткого замыкания (треугольное ограничение тока), противотуманные диоды
- Коммуникационные параметры:
- Тип связи с контроллером: Внутренняя шина GE RX3i (бытовая частота 33 МHz)
- Поддержка конфигурации: Через ПО GE Proficy Machine Edition (версии 9.0 и выше)
- Диагностика: Автоматическое обнаружение неисправностей (короткое замыкание, перегрев, обрыв цепи)
- Электрические параметры:
- Напряжение питания (от шиной RX3i): 5 В DC (подаётся автоматически при монтаже)
- Потребляемый ток: Максимально 0.3 А (от шины 5 В DC, без нагрузки на выходы)
- Функции защиты:
- Защита от короткого замыкания (на выходах: максимальный ток ≤1 А)
- Защита от электромагнитных помех (EMC: EN 61000-6-2, EN 61000-6-4)
- Защита от перегрева (автоматическое отключение при температуре >70 °C)
- Защита от статического разряда (±8 кВ контактный, ±15 кВ воздушный)
- Операционные условия:
- Температурный диапазон: 0 °C до +60 °C (рабочее), -40 °C до +85 °C (хранение)
- Влажность: 5–95% относительной влажности (без конденсации)
- Альтитуда: До 2000 м
- Уровень защиты: IP20 (при монтаже в закрытом шкафу автоматики)
- Механические параметры:
- Корпус: Пластиковый (UL94 V-0), для монтажа на DIN-рейку (35 мм)
- Вес: ≈0.25 кг
- Габариты: 35 × 100 × 78 мм (ширина × высота × глубина)
- Сертификаты: CE, UL, cUL, ATEX (для опасных зон зоны 2), IECEx, RoHS
Преимущества и особенности GE CK11CE300
GE CK11CE300 выделяется надежностью, быстрой реакцией и удобством интеграции:
- Повышенная защита выходов: Защита от короткого замыкания (до 1 А) и перегрева предотвращает повреждение модуля при неправильном подключении нагрузок (например, короткое замыкание в кабеле) или превышении тока, что увеличивает срок службы устройства.
- Быстрая реакция: Время включения ≤0.2 мс и отключения ≤0.3 мс делает модуль подходящим для систем с критическими требованиями к времени отклика — например, аварийные остановки конвейеров или управление быстрыми приводами в электронной промышленности.
- Межгрупповая изоляция: Изоляция 500 В AC между группами каналов гарантирует независимость работы — при сбое в одной группе (например, перегрузка) другая группа продолжает функционировать, снижая время простоя оборудования и потери в производстве.
- Легкая интеграция с GE RX3i: Модуль автоматически распознаётся контроллером RX3i после монтажа, а настройка параметров (например, задержка отключения) выполняется через стандартное ПО Proficy Machine Edition за несколько минут.
- Совместимость с широким кругом нагрузок: Максимальный ток 0.5 А на канал позволяет подключать не только сигнальную оборудование (сигналы, реле), но и небольшие приводы (миниатюрные конвейеры, мелкие насосы), без необходимости дополнительных контакторов.
Применение в отраслях
- Электронная промышленность (ассемблирование печатных плат): Управление роботами-подъемниками — GE CK11CE300 отправляет команды на приводы роботов (ток 0.3 А на канал), которые позиционируют микросхемы и компоненты на печатных платах, обеспечивая точность сборки и снижение брака.
- Складская автоматизация (системы хранения товаров): Управление световыми индикаторами и шторами ячеек — модуль активирует зеленые индикаторы (товар доступен) и открывает шторы ячеек (приводы с током 0.4 А) через выходы, ускоряя поиск и извлечение продукции.
- Пищевая промышленность (упаковка продуктов): Управление упаковочным оборудованием — GE CK11CE300 управляет приводами упаковочных пленок (ток 0.5 А на канал) и резальными механизмами, регулируя скорость упаковки в зависимости от количества продуктов (например, упаковка хлеба, молочных продуктов).
- Автомобильная промышленность (контроль качества компонентов): Сигнализация о браке — CK11CE300 активирует красные световые сигналы (ток 0.1 А) и звуковые предупреждения при обнаружении бракованных компонентов (например, дефектных шин), останавливая линию и предотвращая попадание брака в дальнейшие этапы сборки.
Сравнение с конкурентами (Siemens ET 200SP DO 16x24VDC и Rockwell Allen-Bradley 1734-OB8)
| Параметр | GE CK11CE300 | Siemens ET 200SP (6ES7132-6BH01-0BA0) | Rockwell 1734-OB8 |
|---|---|---|---|
| Тип устройства | Модуль DO 16 каналов (GE RX3i) | Модуль DO 16 каналов (Siemens S7-1200/1500) | Модуль DO 8 каналов (Rockwell CompactLogix) |
| Количество каналов | 16 | 16 | 8 |
| Тип выходов | Транзисторные (PNP) | Транзисторные (PNP/NPN) | Транзисторные (PNP/NPN) |
| Максимальный ток на канал | 0.5 А | 0.5 А | 0.5 А |
| Максимальный суммарный ток | 4 А | 4 А | 2 А |
| Время реакции (включение) | ≤0.2 мс | ≤0.1 мс | ≤0.25 мс |
| Совместимость | GE RX3i | Siemens S7-1200/1500 | Rockwell CompactLogix |
| Протокол коммуникации | Внутренняя шина RX3i | PROFINET | EtherNet/IP |
| Вес | ≈0.25 кг | ≈0.25 кг | ≈0.19 кг |
Советы по выбору и предостережению
- Выбор: GE CK11CE300 — идеально для систем на базе контроллеров GE RX3i, где нужен модуль с 16 транзисторными выходами PNP, быстрой реакцией и повышенной защитой. Подходит для электронной, пищевой и автомобильной отраслей. Если используется PLC Siemens — выбирайте Siemens ET 200SP (поддерживает PNP/NPN); для Rockwell CompactLogix — Rockwell 1734-OB8 (с учетом меньшего количества каналов).
- Установка:
- Монтируйте модуль на DIN-рейку с обязательным зазором 10 мм сверху/снизу — обеспечивает естественную конвекцию и предотвращает перегрев при работе с максимальной нагрузкой.
- При подключении нагрузок не превышайте максимальный ток на канал (0.5 А) и по группе (2 А) — перегрузка вызовет срабатывание защиты и остановку работы выходов.
- Используйте кабели с сечением не менее 0.5 мм² для подключения выходов — гарантирует надежную передачу тока и предотвращает нагрев кабеля.
- Обслуживание:
- Ежегодно проверяйте состояние контактов подключения — окисление или пыль могут привести к повышенному сопротивлению и нестабильной работе каналов.
- Регулярно обновляйте firmware контроллера GE RX3i через Proficy Machine Edition — производитель выпускает исправления для улучшения совместимости с модулем и стабильности работы.
- Безопасность:
- Перед обслуживанием отключите питание контроллера RX3i — остаточное напряжение в шине и на выходах модуля может нанести травму.
- В опасных зонах (ATEX зона 2) используйте только сертифицированные компоненты (кабели, разъемы) — несовместимое оборудование увеличивает риск аварий.
GE CK11CE300 — это надежный и производительный модуль цифровых выходов, сочетающий качество бренда GE с адаптивностью к промышленным задачам, идеальный для расширения систем автоматизации на базе контроллеров GE RX3i.
