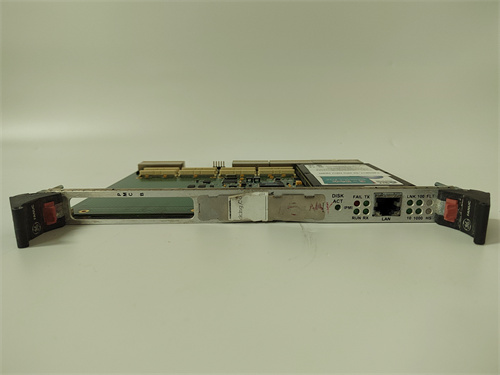

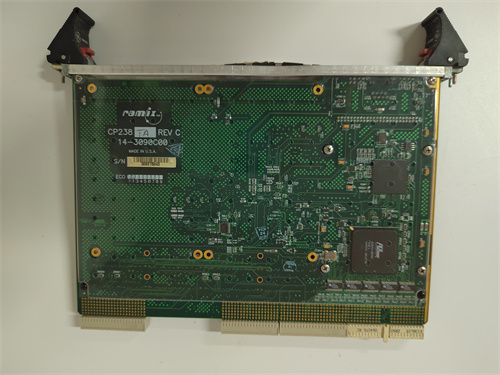

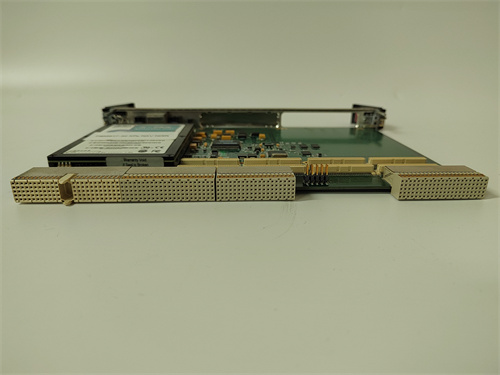

GE CP238/TA

Описание

Общая информация о продукте GE CP238/TA1

Технические параметры GE CP238/TA1

• Питание: Поддерживает питание от шасси контроллера GE PACSystems RX7i — 5 В DC ±5% (для электроники АЦП) и 24 В DC ±10% (для питания активных датчиков). Токовое потребление не превышает 0,2 А (при 5 В DC) и 0,3 А (при 24 В DC), что не влияет на общую нагрузку системы.
• Количество и тип входных каналов:
  • Количество каналов: 8 независимых аналоговых входных канала — каждый канал может подключаться к отдельному датчику (например, один к датчику температуры, другой к датчику давления), удобно для систем с множеством измеряемых точек;
  • Тип поддерживаемых сигналов (настраиваемые через ПО GE Proficy Machine Edition):
    • Токовые: 4–20 мА DC (максимальное сопротивление входа — 250 Ом, для датчиков с активным выходом);
    • Напряжностные: 0–10 В DC, 1–5 В DC, ±5 В DC, ±10 В DC (Максимальный входной ток — 1 мА, для пассивных датчиков и трансиверов);
    • Температурные: Поддержка датчиков термокупелей (типы J, K, T, E, R, S, B) и термисторов (RTD Pt100, Pt1000) — без необходимости дополнительных модулей преобразования.
• Параметры АЦП и точности:
  • Разрядность АЦП: 16 бит (с дополнительным битом знака для сигналов с отрицательными значениями);
  • Точность измерения: ≤ ±0,05% полного диапазона (FS) при номинальной температуре (+25 °C) и ≤ ±0,1% FS в диапазоне рабочих температур (-20 °C до +65 °C);
  • Частота счета сигналов: До 1 кГц (для каждого канала) — позволяет фиксировать быстрое изменение параметров (например, пиковые температуры в реакторе).
• Защита и надежность:
  • Электрическая изоляция: Между каналами — ≥ 1 кВ AC на 1 минуту, между каналами и шасси — ≥ 2 кВ AC на 1 минуту — предотвращает распространение помех и короткие замыкания;
  • Фильтрация помех: Встроенный цифровой фильтр (настраиваемое время постоянной 1 мс – 10 с) и пассивный RC-фильтр — подавляет высокочастотные помехи от приводов, трансформаторов и генераторов;
  • Защита от перегрева и короткого замыкания: Каждый канал оснащен термистором и ограничителем тока (до 10 мА) — предотвращает повреждение АЦП при коротком замыкании или превышении напряжения.
• Температурный диапазон: Работает в диапазоне от -20 °C до +65 °C, с допустимым перепадом температуры ≤ 15 °C/час — адаптирован к экстремальным условиям (арктические ТЭС, жаркие химические цеха).
• Механические параметры: Габариты 100 × 160 × 40 мм (ширина × высота × глубина), вес约 350 г, крепление в слоты шасси PACSystems RX7i через фиксирующие клипсы — соответствует габаритным требованиям системы.

Преимущества и особенности GE CP238/TA1

1. Высокая точность измерения: Разрядность АЦП 16 бит и точность ≤ ±0,05% FS делают GE CP238/TA1 идеальным для процессов, где требуется микроскопическая точность — например, в химической промышленности, где контроль концентрации реагентов с ошибкой ≤ 0,1% гарантирует качество конечного продукта (например, аммиак, щелочи) и предотвращает образование брака.
2. Гибкая поддержка разных типов сигналов: В отличие от специализированных модулей, GE CP238/TA1 может работать с токовыми, напряжностными сигналами и напрямую с датчиками температуры (термокупли, RTD) — это устраняет необходимость покупки отдельных модулей для разных типов датчиков. Например, в ТЭС модуль может одновременно считывать сигналы от датчика давления (4–20 мА) и термокупли температуры пара (тип K), сокращая количество компонентов в шкафу.
3. Полная совместимость с GE PACSystems RX7i: GE CP238/TA1 автоматически распознается контроллером RX7i при подключении, не требует сложной настройки драйверов и настраивается через программное обеспечение GE Proficy Machine Edition. Инженеры могут быстро назначить функции каналов (например, “датчик уровня реактора”, “датчик температуры статора турбины”) и настроить фильтры помех через графический интерфейс, сокращая время монтажа.
4. Устойчивость к электромагнитным помехам: Высокая электрическая изоляция (≥ 2 кВ AC) и двойная система фильтрации (RC + цифровой) делают GE CP238/TA1 устойчивым к сильным помехам от мощного электрооборудования — например, в нефтегазовых компрессорных станциях, где помех от приводов компрессоров не искажают сигналы от датчиков давления газа.
5. Детальная диагностика в реальном времени: Каждый канал GE CP238/TA1 поддерживает самодиагностику (проверка на разрыв кабеля, короткое замыкание, выход сигнала за диапазон) — при обнаружении неполадки модуль отправляет код ошибки в контроллер RX7i, который отображает проблему на панели оператора GE Proficy HMI. Это позволяет операторам быстро устранить неисправность (например, заменить поврежденный кабель к датчику), предотвращая остановку процесса.

Примеры применения GE CP238/TA1

• Энергетика (ТЭС с турбиной GE Frame 9FA): В теплоэлектростанциях GE CP238/TA1 собирает сигналы от 8 датчиков: 4 термокупли температуры подшипников турбины (тип K), 2 датчика давления пара (4–20 мА) и 2 датчика уровня воды в котле (0–10 В DC). Данные передаются в контроллер GE IC698CPU770, который регулирует подачу пара и скорость турбины. Точность ≤ ±0,05% FS гарантирует, что температура подшипников контролируется с ошибкой ≤ 0,1 °C, предотвращая их перегрев и износ.
• Нефтегаз (неftepererabatyvayushchiy zavod): В заводах по переработке нефти GE CP238/TA1 считывает сигналы от датчиков уровня сырья в перегонных колоннах (4–20 мА) и датчиков температуры перегонки (RTD Pt100). Модуль фильтрует помех от компрессоров (время постоянной фильтрации 10 мс) и передает стабильные данные в контроллер RX7i. При падении уровня сырья ниже критического значения контроллер через модуль выхода активирует насос пополнения, поддерживая непрерывную переработку.
• Химическая промышленность (реакторная установка для производства пластиков): В производстве полиэтилена GE CP238/TA1 собирает сигналы от датчиков давления в реакторе (±10 В DC) и концентрации катализатора (4–20 мА). Высокая точность модуля позволяет контроллеру поддерживать давление в диапазоне 25 ± 0,05 МПа и концентрацию катализатора 2 ± 0,01%, что гарантирует качество полиэтилена и стабильность реакции.
• Пищевая промышленность (линия пастеризации молока): В линиях пастеризации GE CP238/TA1 считывает сигналы от 6 термокуплей температуры молока (тип T) в разных зонах теплообменника. Модуль передаёт данные в контроллер RX7i, который регулирует подачу пара — температура молока поддерживается на уровне 72 ± 0,1 °C (стандарт пастеризации), что уничтожает бактерии и сохраняет питательные вещества.

  Подробные кейсы применения GE CP238/TA1 с описанием конкретных проектов можно найти на [ссылке на GE CP238/TA1].

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с GE PACSystems RX7i: Прежде чем приобрести GE CP238/TA1, убедитесь, что он поддерживается вашей версией контроллера RX7i (≥ v9.0) и имеет свободный слот в шкафу. Информация о совместимости доступна в документации на [ссылке на GE CP238/TA1] или через техническую поддержку GE.
• Определите тип используемых датчиков: Если вы используете разные типы сигналов (токовые, напряжностные, термокупли), GE CP238/TA1 — оптимальный выбор; для систем с только токовыми сигналами можно рассмотреть более простые модели GE (например, GE CP234/TA1 с 4 каналами 4–20 мА).
• Приобретайте оригинал: Для гарантии точности и надежности покупайте GE CP238/TA1 только у авторизованных дилеров GE — подделки имеют низкую разрядность АЦП (12 бит) и слабую защиту от помех, что может привести к ошибкам в измерении и авариям.

Предостережения

• Не используйте модуль вне систем GE PACSystems RX7i: GE CP238/TA1 разработан исключительно для контроллеров RX7i — использование с системами других брендов приведет к несовместимости и повреждению модуля.
• Настройте фильтры помех перед запуском: В зависимости от условий эксплуатации (уровень помех) настройте время постоянной фильтрации через Proficy Machine Edition — слишком короткая задержка (≤ 1 мс) может привести к ложным данным, а слишком длинная (≥ 10 с) — к задержке в реакции на изменение параметров.
• Осуществляйте монтаж при отключенном питании: При подключении GE CP238/TA1 к шасси или датчикам обязательно отключите питание контроллера RX7i — это предотвращает электроудар, короткое замыкание и повреждение АЦП.
• Регулярно калибруйте модуль: Каждый год откалибруйте GE CP238/TA1 с использованием эталонного генератора сигналов (например, GE Calibrator IC693CAL001) — отсутствие калибровки увеличивает погрешность измерения до ≥ ±0,5% FS, что может привести к нестабильности процесса.

CP238
