Описание
Общая информация о продукте

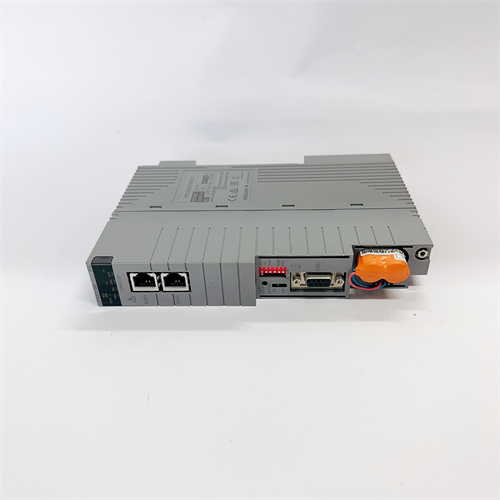

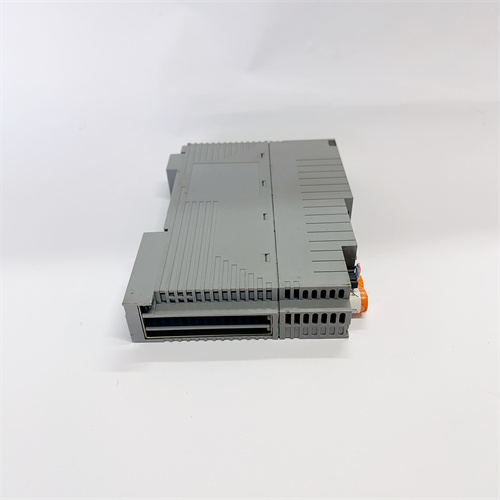

Первым делом рассмотрим модуль интерфейса RS-485 GE CP238/TA1 — это специализированное оборудование от компании GE, предназначенное для обеспечения последовательного соединения контроллеров и промышленных устройств (например, датчиков, инверторов, панелей оператора) по стандарту RS-485. Ссылка на продукт GE CP238/TA1 доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE CP238/TA1 отличается высокой надежностью, устойчивостью к электромагнитным помехам и возможностью удаленного соединения (до 1200 м), что делает его критически важным для распределенных промышленных систем (например, линии трубопровода, насосные станции, склады с автоматизированным управлением). Благодаря компактной конструкции и гибкой настройке, GE CP238/TA1 легко интегрируется в существующие автоматизированные решения, обеспечивая надежный обмен данными между устройствами.
Технические параметры продукта
Модуль GE CP238/TA1 характеризуется следующими критическими техническими параметрами:
- Тип интерфейса: Последовательный интерфейс RS-485 (полудуплекс) — поддерживает соединение до 32 устройств в сети (с возможностью расширения до 256 через репеаторы), стандарт для индустриальных систем с удаленными устройствами.
- Скорость передачи данных: 300 бит/с – 115200 бит/с (настраиваемая через ПО или аппаратные джамперы) — позволяет выбрать оптимальную скорость в зависимости от длины кабеля и требования к задержке (например, 9600 бит/с для длинных линий до 1200 м, 115200 бит/с для коротких локальных соединений).
- Поддерживаемые протоколы:
- Modbus RTU: Стандартный промышленный протокол для обмена данными между контроллерами, датчиками и инверторами — совместим с большинством промышленного оборудования (GE, Siemens, ABB).
- ASCII (опционально): Подходит для устройств, работающих с текстовыми командами (например, старые панели оператора или специализированные датчики).
- Электрические характеристики:
- Напряжение сигнала: ±2 В – ±6 В (соответствует стандарту RS-485), обеспечивает устойчивость к помехам на длинных кабелях.
- Изоляция: Гальваническая изоляция порта RS-485 (2500 ВАК, 1 мин) — защищает модуль и подключенные устройства от ground loops и неравных потенциалов, возникающих при использовании длинных линий или разных источников питания.
- Защита от переvoltaжа: Встроенные диоды зажимного реле (TVS) — поглощают импульсы переvoltaжа до 15 кВ (кратковременно), защищая интерфейс от повреждения при нештатных режимах сети или молниевых разрядах.
- Совместимость: Универсальная — подходит для подключения к контроллерам GE (например, Series 90-30, RX3i), инвесторам, датчикам (температуры, давления), панелям оператора и другим устройствах с интерфейсом RS-485.
- Питание: 10 ВДК – 30 ВДК (постоянный ток), потребление ≤100 мА — совместимо с большинством индустриальных блоков питания, позволяет монтировать модуль в удаленных зонах без необходимости специального источника питания.
- Температурный диапазон работы: -40 °C до +70 °C — адаптирован к экстремальным условиям, включая холодные внешние установки (например, насосные станции в северных регионах) или нагретые производственные зоны.
- Класс защиты корпуса: IP20 (для установки в закрытые шкафы) — защищает внутренние компоненты от пыли и посторонних предметов; для влажных зон требуется дополнительная герметизация.
- Конструкция и монтаж: Ширина 35 мм (для DIN-рейки), глубина 80 мм — компактный дизайн экономит пространство в шкафу, позволяя монтировать модуль рядом с блоками питания или контроллерами.
- Индикаторы состояния: Два светодиодных индикатора:
- Зеленый (PWR) — питание модуля есть, нет перегрева или короткого замыкания.
- Желтый (DATA) — активная передача/прием данных по интерфейсу RS-485.
Преимущества и особенности
- Устойчивость к помехам и удаленное соединение: GE CP238/TA1 поддерживает соединение до 1200 м и имеет гальваническую изоляцию — в отличие от стандартных RS-232 интерфейсов (максимальная длина 15 м без изоляции). Это делает его идеальным для распределенных систем, где устройства размещены на больших расстояниях (например, линии трубопровода, насосные станции на открытом воздухе).
- Гибкая настройка и совместимость: Модуль GE CP238/TA1 позволяет настраивать скорость передачи и протокол через ПО или джамперы, а также работает с большинством промышленного оборудования — не требует замены существующих устройств, а лишь интегрируется в существующую сеть.
- Защита от повреждений: Встроенная защита от переvoltaжа и ground loops делает GE CP238/TA1 высоконадежным — даже при нештатных режимах (например, короткое замыкание на кабеле RS-485 или импульс переvoltaжа) модуль не выходит из строя и защищает дорогостоящее оборудование (контроллеры, датчики) от повреждения.
- Простота эксплуатации: Индикаторы состояния и универсальное питание упрощают монтаж и диагностику — операторы могут быстро проверить наличие питания и активность данных, а широкий диапазон питания (10–30 ВДК) позволяет использовать любой доступный индустриальный блок питания.
Примеры применения в отраслях
- Нефтегазовая промышленность (линии трубопровода): В системе мониторинга трубопровода GE CP238/TA1 подключен к контроллеру Series 90-30 и 15 датчикам давления/температуры, размещенным каждые 800 м по длине трубопровода. Модуль передаёт данные по Modbus RTU с скоростью 9600 бит/с, а гальваническая изоляция защищает от ground loops, возникающих из-за разных источников питания датчиков. Это гарантирует непрерывный мониторинг параметров и своевременное выявление утечек.
- Водопроводное хозяйство (распределенные насосные станции): В городской системе водоснабжения GE CP238/TA1 обеспечивает связь между центральным контроллером RX3i и 8 насосными станциями (удаленность до 1000 м каждой). Модуль работает по Modbus RTU, передавая команды на запуск/остановку насосов и получая данные о давлении воды — высокая устойчивость к помехам предотвращает остановку станции из-за потери связи.
- Промышленное хранение (склады с температурным контролем): В складе морозного хранения GE CP238/TA1 подключен к контроллеру и 10 датчикам температуры (расположенным в разных зонах склада). Модуль работает в условиях -30 °C, передавая данные с скоростью 4800 бит/с — экстремальная температурная устойчивость гарантирует надежную работу даже в холодных зонах.
- Машиностроение (линии сборки с инвесторами): В линии сборки автомобилей GE CP238/TA1 соединяет контроллер RX3i с 6 инверторами приводов конвейера (удаленность до 50 м). Модуль использует скорость 115200 бит/с для быстрой передачи команд на регулировку скорости конвейера — это обеспечивает синхронную работу всех приводов и снижает брак продукции.
Сравнение с конкурентами
Сравним GE CP238/TA1 с аналогичным модулем RS-485 — Siemens 6ES7972-0BA41-0XA0 (SIMATIC NET, RS-485/RS-422):
| Параметр | GE CP238/TA1 | Siemens 6ES7972-0BA41-0XA0 |
|---|---|---|
| Максимальная длина кабеля | До 1200 м | До 1000 м |
| Изоляция порта | 2500 ВАК (1 мин) | 500 ВАК (1 мин) |
| Поддерживаемые протоколы | Modbus RTU, ASCII | Modbus RTU, PROFIBUS DP (опц.) |
| Температурный диапазон | -40 °C – +70 °C | 0 °C – +60 °C |
| Питание | 10–30 ВДК | 24 ВДК (±20%) |
| Количество устройств в сети | До 32 (с расширением до 256) | До 32 |
| Цена (примерная) | 200–250 долларов | 280–330 долларов |
GE CP238/TA1 преимуществует большей длиной кабеля, более высокой изоляцией, экстремальной температурной устойчивостью и широким диапазоном питания. Для пользователей, работающих с распределенными системами в сложных условиях (холод, длинные линии, ground loops), GE CP238/TA1 становится более надежным и экономичным выбором — он обеспечивает лучшую защиту и гибкость, в то время как Siemens модуль ограничивается более узкими параметрами и выше ценой.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Определите длину кабеля и количество устройств — если требуется соединение устройств на расстоянии >1000 м или более 32 устройств, GE CP238/TA1 (с возможностью реповторов) — оптимальный выбор; для коротких локальных сетей можно рассмотреть модули с меньшими параметрами.
- Учтите условия эксплуатации — если система работает в холодных зонах (<0 °C) или требует защиты от ground loops, GE CP238/TA1 с изоляцией 2500 ВАК и температурным диапазоном -40 °C – +70 °C — предпочтительный вариант.
- Проверьте совместимость протоколов — если устройства используют Modbus RTU или ASCII, модуль подходит; для PROFIBUS DP лучше выбрать Siemens модули.
-
Меры предосторожности:
- Отключите питание всех устройств перед установкой/удалением модуля — работа с подключенным напряжением может привести к короткому замыканию или повреждению интерфейса RS-485.
- Используйте витую пару Cat5e или выше с экранированием для кабеля RS-485 — экранирование снижает влияние электромагнитных помех, а витая пара улучшает устойчивость сигнала на длинных линиях.
- Инсталлируйте терминаторы (120 Ом) на крайние устройства сети — это предотвращает отражение сигнала и искажения данных, особенно на длинных кабелях (>500 м).
- Регулярно проверяйте индикаторы состояния — если зеленый светодиод (PWR) не горит, проверьте питание модуля; если желтый (DATA) не активен при ожидаемой передаче данных, проверьте настройки скорости и протокола.
