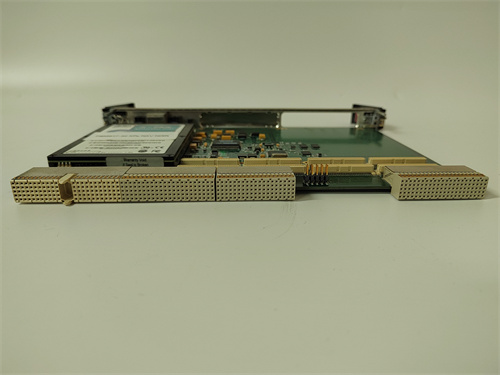

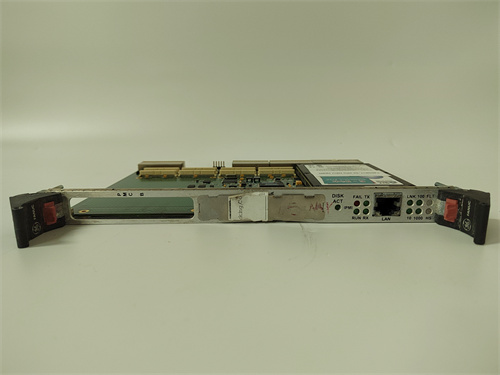

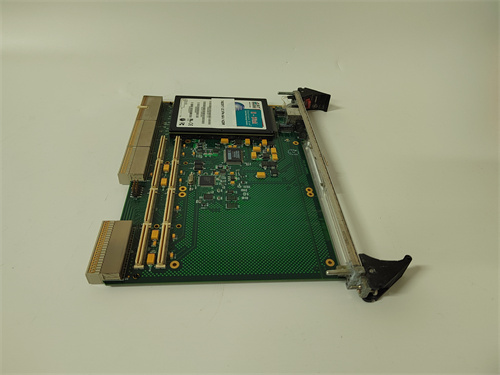

GE CP238TA

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры процессора и памяти:
  • Процессор: 32-битный микроконтроллер с тактовой частотой 80 МГц — обеспечивает обработку до 10 000 инструкций в секунду (для большинства мелких процессов достаточная производительность);
  • Объем памяти:
    • Программная память (Flash): 128 КБ — для хранения пользовательской программы, конфигураций;
    • Оперативная память (RAM): 16 КБ — для временного хранения данных сенсоров и промежуточных результатов;
    • Неизменяемая память (EEPROM): 4 КБ — для хранения критических настроек (не теряется при отключении питания).
• Параметры встроенных интерфейсов:
  • Цифровые входы/выходы:
    • Входы: 16 цифровых входов (DI), тип NPN/PNP (настраиваемый), напряжение 24 В DC, максимальный ток на вход 10 мА;
    • Выходы: 12 цифровых выходов (DO), тип твердотельных ключевых (MOSFET), напряжение 24 В DC, максимальный ток на выход 0,5 А (общий максимальный ток 4 А);
  • Аналоговые входы/выходы:
    • Входы: 4 аналоговых входа (AI), тип 0–10 В DC или 4–20 мА DC (настраиваемые по каналу), разрядность 12 бит, точность ±0,5%;
    • Выходы: 2 аналоговых выхода (AO), тип 0–10 В DC или 4–20 мА DC (настраиваемые по каналу), разрядность 12 бит, точность ±0,5%;
  • Коммуникационные интерфейсы:
    • 1 порт RS-485 — для связи с HMI, SCADA или другими PLC (поддерживает протоколы Modbus RTU, ASCII);
    • 1 порт USB — для программирования, настройки и выгрузки логов через компьютер.
• Параметры защиты и устойчивости:
  • Устойчивость к электромагнитным помехам (EMC): Соответствует EN 61000-6-2 (класс 3) — устойчив к ESD (±8 кВ контактный, ±15 кВ воздушный), радиочастотным полям (30 В/м);
  • Защита от перепадов напряжения: Питание 24 В DC ±20% (диапазон 19,2–28,8 В DC) — устойчив к колебаниям напряжения в промышленных сетях;
  • Устойчивость к вибрации: 10–55 Гц, амплитуда 0,15 мм (в плоскости монтажа) — соответствует требованиям к оборудованию на конвейерных линиях;
  • Класс защиты корпуса: IP20 — требует монтажа в защищенном шкафу или на панели (защита от пыли, но не от влаги).
• Эксплуатационные параметры:
  • Температурный диапазон работы: 0 °C до +55 °C — адаптация к условиям промышленных помещений (без принудительной вентиляции);
  • Устойчивость к влажности: До 90% относительной влажности (без конденсации) — работает в условиях умеренной влажности (например, пищевые заводы, склады);
  • Тип монтажа: На DIN-рейку (ширина 35 мм) — компактное размещение, занимает место 2 модулей DIN (ширина 70 мм);
  • Вес: ≈200 г — легкий вес позволяет монтаж на тонких панелях.

Преимущества и особенности

1. Компактность и экономия места: Размеры 70 × 100 × 60 мм (ширина × высота × глубина) делают GE CP238TA идеальным для приложений с ограниченным пространством — например, на настольном оборудовании для лабораторных испытаний он монтируется на внутренней панели шкафа, не занимая места для дополнительных модулей. В отличие от крупных PLC (например, GE RX3i), он не требует отдельного шасси, снижая затраты на установку.
2. Универсальность интерфейсов и простота интеграции: Встроенные 16 DI/12 DO, 4 AI/2 AO и порт RS-485 позволяют GE CP238TA решать большинство задач мелких процессов без дополнительных модулей. Например, на системе климат-контроля для склада он:
   • Считывает температуру (AI 0–10 В) и влажность (AI 4–20 мА) через аналоговые входы;
   • Управляет компрессором и вентилятором через цифровые выходы;
   • Передает данные в HMI через Modbus RTU — все без расширения.
3. Простота программирования и обслуживания: Программирование GE CP238TA осуществляется через бесплатное ПО GE Proficy Machine Edition Micro — интерфейс с блоками функций (логические элементы, таймеры, счетчики) позволяет даже новичкам создавать программы за несколько часов. USB-порт обеспечивает быструю связь с компьютером: загрузка программы занимает ≤10 секунд, выгрузка логов — ≤5 секунд, что сокращает время обслуживания.
4. Надежность и доступная стоимость: Защита от ЭМП и перепадов напряжения гарантирует стабильную работу GE CP238TA в промышленных условиях — средний наработанный ресурс (MTBF) составляет ≥50 000 часов, что эквивалентно 5,7 годам непрерывной работы. При этом его стоимость ниже, чем у конкурентных микро-PLC (например, Siemens S7-1200, Rockwell Micro800), делая его доступным для малых и средних предприятий.

Примеры применения в отраслях

• Промышленность электроники (линия сборки микросхем): На линии GE CP238TA управляет процессом монтажа компонентов:
  • Цифровые входы (1–8): Считывают сигналы от датчиков положения компонентов (наличие на конвейере);
  • Цифровые выходы (1–6): Управляют приводами конвейера, пушерами для позиционирования, лампами сигнализации (готовность/отбой);
  • Аналоговые входы (1–2): Считывают температуру и давление паяльного инструмента (4–20 мА);
  • Аналоговые выходы (1): Регулирует температуру паяльного инструмента (0–10 В);

    При превышении температуры паяла GE CP238TA снижает сигнал на аналоговый выход и останавливает конвейер, предотвращая повреждение микросхем.

• Пищевая промышленность (линия розлива сока): На линии GE CP238TA управляет розливом и упаковкой:
  • Цифровые входы (1–4): Считывают сигналы от датчиков наличия бутылок (на конвейере, под розливным узлом);
  • Цифровые выходы (1–3): Управляют клапаном розлива, конвейером и механизмом закрытия крышек;
  • Аналоговые входы (1): Считывает уровень сока в резервуаре (0–10 В);
  • Аналоговые выходы (1): Регулирует скорость подачи сока в розливной узел (4–20 мА);

    При низком уровне сока в резервуаре GE CP238TA снижает скорость конвейера и отправляет предупреждение в HMI, предотвращая розлив пустых бутылок.

• Будущее жилищ и инфраструктура (автоматизированные ворот для паркинга): На воротах GE CP238TA управляет открытием/закрытием и безопасностью:
  • Цифровые входы (1–2): Считывают сигналы от датчиков приближения автомобиля (индуктивные датчики);
  • Цифровые входы (3–4): Считывают сигналы от датчиков безопасности (предотвращение зажима);
  • Цифровые выходы (1–2): Управляют двигателем ворот (открытие/закрытие);
  • Аналоговые входы (1): Считывают напряжение батареи резервного питания (0–10 В);

    При приближении автомобиля GE CP238TA открывает ворота, а при обнаружении препятствия — останавливает двигатель, обеспечивая безопасность.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите количество I/O и тип сигналов: Если вам нужно управлять 10+ исполнительными механизмами (конвейеры, клапаны) и считывать 3+ аналоговых параметра (температура, давление), GE CP238TA — идеальный выбор благодаря 16 DI/12 DO и 4 AI/2 AO. Для проектов с Ethernet-требованиями (связь с удаленной SCADA) лучше выбрать Siemens S7-1200, но он стоит дороже.
  2. Оцените условия эксплуатации: При работе в условиях вибраций (конвейеры) или перепадов напряжения GE CP238TA подходит лучше, чем менее защищенные модели (например, китайские микро-PLC), благодаря соответствию EN 61000-6-2.
  3. Для получения информации о модулях расширения или обновлении ПО обратитесь к ссылке: [ссылка на продукт GE CP238TA].
• Предостережения:
  1. Не превышайте максимальный ток выходов: Общий максимальный ток цифровых выходов — 4 А (например, не подключайте 10 нагрузок по 0,5 А одновременно, даже если каждый канал поддерживает 0,5 А) — это предотвращает перегрев и выход модуля из строя.
  2. Используйте экранированные кабели для аналоговых сигналов: Кабели от аналоговых входов (особенно 4–20 мА) должны быть экранированы и прокладываться отдельно от силовых линий — это уменьшит электромагнитные помехи и сохранит точность измерения.
  3. Монтируйте в защищенном шкафу: Класс защиты IP20 означает, что GE CP238TA не защищен от влаги и крупной пыли — монтируйте его в герметичном шкафу (например, IP54) в помещениях с повышенной влажностью (пищевые заводы, склады).
  4. Регулярно архивируйте программу: Сохраняйте копию программы в компьютере через USB-порт — при сбое памяти модуля это позволит быстро восстановить работу, не перепрограммируя систему заново.
