1. Описание продукта

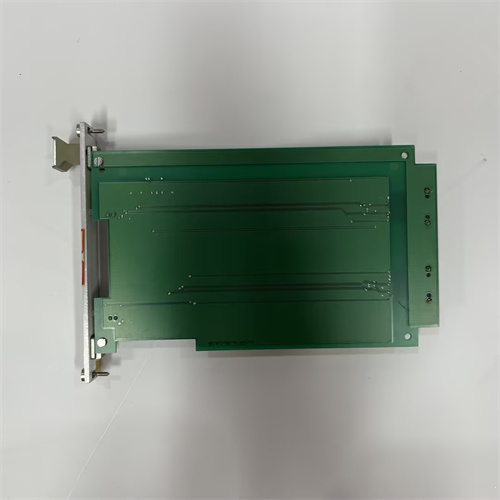

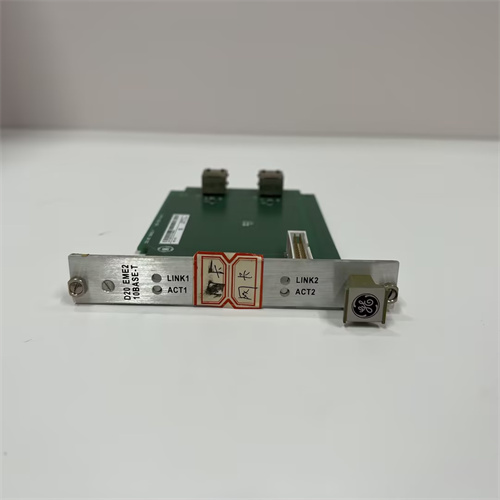

Основным компонентом для систем распределенного управления (DCS) и автоматизации критических промышленных процессов (энергетика, нефтегазовая отрасль, химическая промышленность) является GE D20 EME ([Ссылка на GE D20 EME]) — это модуль ввода-вывода (I/O) от компании GE, специализирующейся на надежных решениях для промышленной автоматизации. GE D20 EME разработан для интеграции с контроллерами GE Mark VIe (широко используемыми в турбинах и электростанциях) и обеспечивает обработку как аналоговых (давление, температура), так и дискретных (состояние клапанов, кнопок) сигналов с высокой скоростью и изоляцией. Благодаря поддержке до 16 независимых каналов (8 аналоговых входов + 8 дискретных входов/выходов) GE D20 EME становится универсальным решением для сбора данных с сенсоров и передачи команд к исполнительным механизмам — например, в котлах ТЭЦ или трубопроводах для транспортировки нефти. Особенно ценится GE D20 EME за сертификацию на работу в суровых условиях (температура от -40 °C до +70 °C, вибрации до 5 г) и защиту от электромагнитных помех (EMC по EN 61000-6-2), что делает его подходящим для установки вблизи высоковольтного оборудования (трансформаторы, генераторы). Важно отметить, что GE D20 EME поддерживает протоколы связи GE SRTP (SpeedTRAK Protocol) и Modbus TCP, позволяя синхронизировать данные с центральными контроллерами и SCADA-системами в режиме реального времени. Кроме того, GE D20 EME имеет модульную конструкцию — это позволяет заменять компоненты без полного отключения системы, минимизируя простои производства.
2. Технические параметры продукта
| Параметр | Значение для GE D20 EME |
|---|---|
| Тип устройства | Модуль ввода-вывода (I/O) для систем DCS/PLC |
| Количество каналов | 16 каналов (конфигурируемые): – 8 аналоговых входов (AI) – 8 дискретных входов/выходов (DI/DO) — переключение через ПО |
| Аналоговые входы (AI) | – Типы сигналов: 4–20 мА (двухпроводной), 0–10 В, ±5 В, ±10 В – Разрешение: 16 бит – Точность: ±0,05% полной шкалы (FS) при 25 °C – Изоляция: 500 В АС (между каналами) |
| Дискретные входы (DI) | – Тип сигнала: 24 В ДС (существующий ток: 2–10 мА) – Задержка отклика: ≤ 1 мс – Изоляция: 250 В АС (между каналами) |
| Дискретные выходы (DO) | – Тип: Релейные контакты (Normally Open/Normally Closed) – Максимальный ток: 2 А на канал (250 В АС / 30 В ДС) – Задержка отклика: ≤ 5 мс |
| Протоколы связи | – Основной: GE SRTP (SpeedTRAK Protocol) — для связи с контроллерами Mark VIe – Опциональный: Modbus TCP (Ethernet 10/100 Mbit/s) |
| Интерфейсы | 1 порт Ethernet (RJ45) для связи с контроллером; 1 порт USB (Type B) для конфигурации |
| Питание | 24 В ДС (диапазон допуска: 18–32 В ДС); потребляемый ток: ≤ 150 мА |
| Температурный диапазон работы | -40 °C до +70 °C (без конденсации); хранилище: -55 °C до +85 °C |
| Устойчивость к вибрациям | 5 г (продолжительная, 10–2000 Гц); 15 г (кратковременная, 11 мс) |
| Устойчивость к ударам | 30 г (продолжительность импульса 11 мс) |
| Корпус и защита | Материал: Алюминиевый сплав 6061-T6; класс защиты: IP20 (для монтажа в шкафу) |
| Габаритные размеры | 177,8 × 101,6 × 38,1 мм (Ш×Г×В); вес: 350 г |
| Тип монтажа | DIN-рейка 35 мм (по EN 50022); установка в шкафу с принудительной вентиляцией (опционально) |
| Сертификации | CE, UL 508, CSA C22.2 No. 14, IECEx, ATEX Zone 2 (для опасных зон), RoHS |
| Функции самодиагностики | – Контроль питания, ошибки связи, повреждение каналов – Индикаторы состояния: LED (зеленый — нормальная работа, красный — ошибка) |
| Совместимое ПО | GE CIMPLICITY HMI / GE Mark VIe Toolbox — для конфигурации каналов, калибровки, чтения логов |
| Совместимые контроллеры | GE Mark VIe, GE PACSystems RX3i, Siemens S7-1500 (через Modbus TCP) |
3. Преимущества и особенности
- Гибкая конфигурация каналов: GE D20 EME ([Ссылка на GE D20 EME]) позволяет переключать 8 дискретных каналов между режимами DI/DO через ПО — это устраняет необходимость покупки отдельных модулей для входов и выходов. Например, в нефтегазовом трубопроводе 4 канала можно использовать как DI (состояние клапанов), а 4 — как DO (команды на открытие/закрытие клапанов), что экономит бюджет и место на DIN-рейке.
- Высокая точность и изоляция: Аналоговые входы GE D20 EME имеют точность ±0,05% FS и изоляцию 500 В АС, что гарантирует достоверность данных от сенсоров — например, в котле ТЭЦ датчик температуры пара (4–20 мА, 0–500 °C) передает информацию с ошибкой ≤ 0,25 °C, позволяя контроллеру точно регулировать подачу топлива. Изоляция защищает модуль от перепадов напряжения от соседних высоковольтных устройств.
- Сертификация для опасных зон и суровых условий: АTEX Zone 2 и IECEx делают GE D20 EME подходящим для установки в зонах с риском взрыва (например, хранилища нефти или химических растворителей). Температурный диапазон -40 °C до +70 °C адаптирует модуль к работе в Арктических ТЭЦ или пустынных нефтегазовых месторождениях, где другие I/O-модули выходят из строя.
- Быстрая связь и синхронизация: Протокол GE SRTP обеспечивает передачу данных с скоростью ≤ 1 мс между GE D20 EME и контроллером Mark VIe — критично для систем с жесткими требованиями к времени отклика, например, в турбинах электростанций (необходимо регулировать скорость вращения генератора за 2–3 мс при изменении нагрузки).
- Простое обслуживание и модульность: Модульная конструкция GE D20 EME позволяет заменить неисправный компонент (например, релейный выход) без отключения всей системы — достаточно отключить модуль от шкафа, заменить деталь и установить обратно. Это сокращает время простоя с 2 часов (у моноблочных модулей) до 15 минут.
4. Примеры применения в отраслях
GE D20 EME активно используется в отраслях, где требуется надежный сбор данных и управление процессами:
- Энергетика (турбины электростанций): В ТЭЦ с газовой турбиной GE Frame 9H GE D20 EME подключен к контроллеру Mark VIe и обрабатывает сигналы от 8 аналоговых сенсоров (давление масла, температура газа, скорость вращения) и 8 дискретных устройств (состояние тормозов, наличие топлива). Модуль через SRTP передаёт данные в контроллер за ≤ 1 мс, позволяя ему быстро корректировать параметры турбины — например, при падении давления масла ниже нормы, контроллер через DO-каналы GE D20 EME отправляет команду на остановку турбины, предотвращая повреждение.
- Нефтегазовая отрасль (трубопроводы): На трубопроводе для транспортировки нефти GE D20 EME монтирован в шкафу у каждого промежуточного пункта. 6 аналоговых каналов принимают сигналы от датчиков давления (0–10 В, 0–10 МПа) и расхода (4–20 мА, 0–1000 м³/ч), а 2 дискретных канала — как DO (команды на регулировочные клапаны). Данные через Modbus TCP передаются в центральную SCADA, где операторы отслеживают состояние трубопровода. Сертификация ATEX Zone 2 защищает модуль от взрыва при утечке нефтяных паров.
- Химическая промышленность (реакторные установки): В химическом заводе с реактором для производства пластика GE D20 EME обрабатывает сигналы от датчика температуры (4–20 мА, 0–300 °C) и датчика уровня жидкости (0–10 В, 0–100%). 4 дискретных канала используются как DI (состояние запорных клапанов), а 4 — как DO (команды на подачу реагентов). При превышении температуры > 300 °C контроллер через GE D20 EME отправляет команду на остановку подачи реагентов и открытие охлаждающей системы, предотвращая опасное разложение вещества.
- Металлургия (ковшовые печи): В сталелитейном заводе GE D20 EME подключен к печи для плавки стали. Аналоговые каналы принимают сигналы от термокуплей (±10 В, 0–1700 °C), а дискретные — как DI (состояние затворов печи) и DO (команды на подачу кислорода). Устойчивость к вибрациям 5 г защищает модуль от вибраций печи при плавке, а точность ±0,05% FS гарантирует измерение температуры стали с ошибкой ≤ 0,85 °C — критично для качественной продукции.
5. Сравнение с конкурентами
Сравним GE D20 EME с аналогичным I/O-модулем Siemens SM 1231/1232 (для PLC S7-1200):
| Параметр | GE D20 EME | Siemens SM 1231/1232 |
|---|---|---|
| Производитель | GE | Siemens |
| Тип устройства | Универсальный I/O-модуль (AI + конфигурируемые DI/DO) | Отдельные модули: SM 1231 (AI), SM 1232 (DO) |
| Количество каналов | 8 AI + 8 DI/DO (конфигурируемые) | 4 AI (SM 1231) + 8 DO (SM 1232) — требуется 2 модуля |
| Точность аналоговых входов | ±0,05% FS | ±0,1% FS |
| Изоляция аналоговых каналов | 500 В АС | 250 В АС |
| Протоколы связи | GE SRTP, Modbus TCP | PROFINET, Modbus RTU |
| Сертификация для опасных зон | ATEX Zone 2, IECEx | Отсутствует |
| Температурный диапазон | -40 °C до +70 °C | 0 °C до +60 °C |
| Вес (на 16 каналов) | 350 г (1 модуль) | 250 г + 250 г = 500 г (2 модуля) |
| Совместимость с контроллерами | GE Mark VIe, PACSystems RX3i, Siemens S7 | Siemens S7-1200/1500 |
Из сравнения видно, что GE D20 EME имеет преимущество в гибкости (конфигурируемые DI/DO), точности (±0,05% FS против ±0,1% FS), изоляции и сертификации для опасных зон. Один модуль GE D20 EME заменяет два модуля Siemens, экономя место и бюджет. Температурный диапазон и устойчивость к вибрациям делают GE D20 EME лучше подходящим для суровых условий, где Siemens SM 1231/1232 не подходит.
6. Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Выбирайте GE D20 EME ([Ссылка на GE D20 EME]) если вам нужен универсальный I/O-модуль для систем с контроллерами GE Mark VIe или PACSystems RX3i — особенно актуально для энергетики и нефтегазовой отрасли.
- Для проектов в зонах с риском взрыва (ATEX Zone 2) или суровых температурах (-40 °C до +70 °C) GE D20 EME — единственный разумный выбор среди аналогичных модулей (конкуренты не имеют соответствующей сертификации).
- Если требуется максимальная точность аналоговых данных (например, в лабораторных реакторах или точных производственных линиях), GE D20 EME с точностью ±0,05% FS обеспечит достоверность измерений.
Меры предосторожности
- При монтаже GE D20 EME в шкафу обеспечьте принудительную вентиляцию, если температура окружающей среды превышает +50 °C — это предотвратит перегрев электроники.
- Не подключайте дискретные выходы к нагрузкам с током > 2 А — это может повредить релейные контакты. Используйте промежуточные реле для мощных устройств (например, электродвигателей).
- При конфигурации каналов через ПО всегда сохраняйте резервную копию настроек — в случае сброса памяти модуля вы быстро восстановите рабочую конфигурацию.
- Для работы в опасных зонах проверяйте срок действия сертификации ATEX/IECEx — обычно он составляет 5 лет, после чего требуется повторная сертификация.
