Описание
Общая информация о продукте

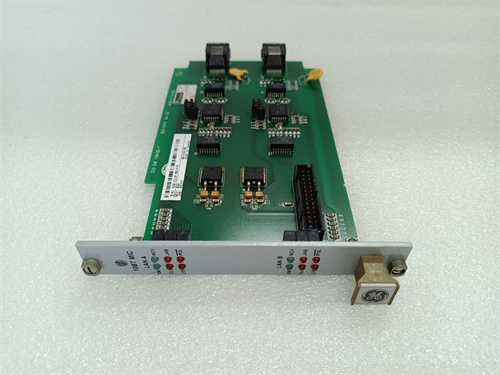

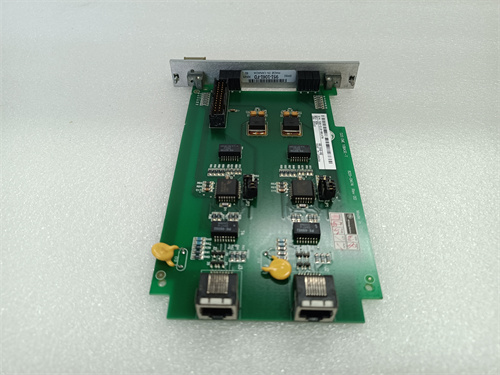

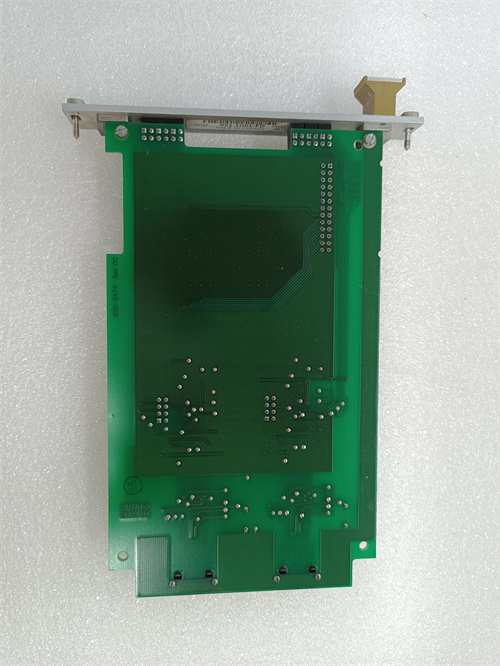

Первым делом рассмотрим коммуникационный модуль Ethernet GE D20 EME210BASE-T — это специализированное оборудование от компании GE, предназначенное для обеспечения сетевого взаимодействия системы автоматизации D20 (управление распределенным энергопотреблением, мониторинг электросетей) с внешними устройствами (системами SCADA, панелями оператора, удаленными контроллерами). Ссылка на продукт GE D20 EME210BASE-T доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE D20 EME210BASE-T отличается высокой надежностью в условиях промышленных электромагнитных помех, поддержкой стандартных Ethernet-протоколов и простотой интеграции в систему D20, что делает его ключевым элементом для цифровизации электросетей (например, подстанции электроснабжения, промышленные энергосистемы, распределенные сети микроэнергетики). Благодаря адаптации к шине системы D20, GE D20 EME210BASE-T обеспечивает бесперебойную передачу данных о параметрах электросети (напряжение, ток, мощность) в реальном времени, поддерживая решение задач по мониторингу и регулировке энергопотребления.
Технические параметры продукта
Модуль GE D20 EME210BASE-T характеризуется следующими критическими техническими параметрами:
- Тип сетевого интерфейса: 1 порт Ethernet 10/100 Мбит/с (стандарт 10BASE-T/100BASE-TX), адаптивный, разъем RJ45 — поддерживает полудуплексный и полный дуплексный режимы работы.
- Поддерживаемые протоколы:
- TCP/IP (базовый протокол для сетевого взаимодействия).
- Modbus TCP/IP (универсальный протокол для связи с системами SCADA и сторонним оборудованием).
- IEC 60870-5-104 (специализированный протокол для передачи данных в энергетике, обеспечивает надежность при удаленном мониторинге).
- SNMP (протокол для управления и мониторинга сетевого оборудования, позволяет собирать данные о состоянии модуля).
- ** Латентность передачи данных**: ≤2 мс (при передаче небольших данных пакетов, характерных для энергетических систем) — гарантирует реальное время реакции на изменения параметров электросети (например, быстрое отключение перегруженных веток).
- Совместимость с системой: Только для системы автоматизации GE D20 (включая подсистемы D20MX, D20RTU) — подключается к шине системного обмена данных D20, получает питание от блока питания системы (24 ВДК).
- Потребление питания: ≤5 Вт (при номинальном напряжении 24 ВДК) — низкое энергопотребление снижает нагрузку на систему питания и теплоотдачу.
- Температурный диапазон работы: -40 °C до +70 °C — адаптирован к экстремальным условиям (например, холодные подстанции в северных регионах, жаркие промышленные цепи).
- Класс защиты корпуса: IP20 (для установки в закрытые шкафы управления) или опционально IP65 (для установки на открытых площадках — защита от пыли и сильного дождя) — выбирается в зависимости от местонахождения системы D20.
- Защита от помех: Соответствует стандартам EN 61000-6-2 (промышленная среда) и EN 61000-6-4 (электромагнитная совместимость) — устойчив к помехам от трансформаторов, высоковольтных линий и электродвигателей.
- Индикаторы состояния: Светодиоды для индикации “питание” (зеленый), “связь Ethernet” (зеленый/желтый, мигает при передаче данных), “ошибка” (красный) — позволяет операторам быстро определить статус модуля.
Преимущества и особенности
- Экстремальная температура устойчивость: Диапазон работы -40 °C до +70 °C позволяет GE D20 EME210BASE-T работать в условиях, где стандартные Ethernet-модули выходят из строя (например, подстанции в Арктике или пустынных регионах) — это критически важно для непрерывного мониторинга электросетей в удаленных районах.
- Надежность передачи данных в энергетике: Поддержка протокола IEC 60870-5-104 и низкая латентность (<2 мс) гарантирует безопасную и точную передачу данных о параметрах электросети — например, при аварийном падении напряжения GE D20 EME210BASE-T мгновенно передает сигнал в SCADA-систему, позволяя операторам быстро принять меры по восстановлению.
- Гибкая защита и установка: Опциональный класс защиты IP65 расширяет область применения GE D20 EME210BASE-T — можно монтировать модуль напрямую на открытой подстанции, без необходимости установки в дополнительные шкафы, что снижает затраты на инфраструктуру.
- Простота интеграции и обслуживание: Модуль автоматически определяется системой D20 при подключении к шине — не требует сложной настройки параметров. Поддержка SNMP позволяет удаленно мониторить состояние модуля (например, проверять связь Ethernet, температуру компонентов) через сетевые менеджеры, уменьшая необходимость выезда персонала на место.
Примеры применения в отраслях
- Энергетика (распределительные подстанции): В распределительной подстанции с системой GE D20 GE D20 EME210BASE-T передает данные о напряжении (380 ВАК), токе (до 1000 А) и мощности消耗 (до 500 кВт) в центральную SCADA-систему через протокол IEC 60870-5-104. При превышении тока в ветке электросети модуль мгновенно отправляет сигнал о перегрузке, и SCADA-система автоматически отключает некритические нагрузки (например, рекламные щиты), предотвращая отключение жилых районов.
- Промышленность (крупные заводы): На металлургическом заводе GE D20 EME210BASE-T интегрирован в систему D20 для мониторинга энергопотребления нагревательных печатей. Модуль через Modbus TCP/IP передает данные о мощности消耗 (до 2 МВт) в локальную панель оператора, позволяя инженерам регулировать нагрузку печатей в зависимости от общей энергопотребляемости завода — это снижает стоимость электроэнергии на 15–20%.
- Микроэнергетика (солнечные парков): В солнечном парке с системой управления GE D20 GE D20 EME210BASE-T передает данные о мощности выработки панелей (до 100 кВт) и состоянии инверторов в облачную платформу. Благодаря устойчивости к высоким температурам (+70 °C) модуль работает без сбоев в летний период, обеспечивая непрерывный мониторинг эффективности парка.
- Удаленные объекты (нефтяные вышки): На нефтяной вышке в северном регионе GE D20 EME210BASE-T (с классом защиты IP65) управляет системой электроснабжения и передает данные о состоянии генераторов в удаленный центр управления. При температуре -40 °C модуль продолжает стабильно работать, обеспечивая безопасность эксплуатации вышки и предотвращая остановку добычи нефти.
Сравнение с конкурентами
Сравним GE D20 EME210BASE-T с аналогичным Ethernet-модулем для энергетики — Siemens SCALANCE XB208 (для систем S7-1500):
| Параметр | GE D20 EME210BASE-T | Siemens SCALANCE XB208 |
|---|---|---|
| Совместимая система | GE D20 (D20MX, D20RTU) | Siemens S7-1500, SIMATIC PCS 7 |
| Поддерживаемые протоколы | TCP/IP, Modbus TCP/IP, IEC 60870-5-104, SNMP | TCP/IP, Modbus TCP/IP, PROFINET, SNMP |
| Температурный диапазон | -40 °C – +70 °C | -20 °C – +60 °C |
| Класс защиты (опциональный) | IP65 | IP30 |
| Латентность передачи | ≤2 мс | ≤5 мс |
| Защита от помех | EN 61000-6-2/4 | EN 61000-6-2/4 |
| Цена (примерная) | 800–1000 долларов | 600–800 долларов |
GE D20 EME210BASE-T преимуществует более широким температурным диапазоном (работает при -40 °C и +70 °C), опциональной защитой IP65 (для открытых площадок) и поддержкой протокола IEC 60870-5-104 (ключевого для энергетики). Для пользователей системы GE D20 модуль становится неотъемлемым выбором, так как он полностью адаптирован к ее архитектуре и требованиям энергетических приложений. Siemens SCALANCE XB208 подходит лучше для систем Siemens, но уступает в экстремальной устойчивости и специализации на энергетике.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Учтите местонахождение системы D20 — если модуль монтируется на открытой площадке (например, подстанция без шкафа) или в экстремальных температурах, выберите GE D20 EME210BASE-T с опциональной защитой IP65 и температурным диапазоном -40 °C/+70 °C; для закрытых шкафов подойдет базовая версия IP20.
- Определите необходимые протоколы — если требуется связь с центральной энергетической SCADA, убедитесь, что модуль поддерживает IEC 60870-5-104 (стандарт для энергетики); для локального мониторинга подойдет Modbus TCP/IP.
- Проверьте совместимость с версией системы D20 — модуль работает с актуальными версиями D20MX и D20RTU; для старых версий рекомендуйте обновить прошивку системы перед установкой GE D20 EME210BASE-T.
-
Меры предосторожности:
- Перед монтажом отключите питание системы D20 — работа с подключенным напряжением может привести к электрокражению или повреждению модуля.
- При подключении Ethernet-кабеля используйте промышленные экранированные кабели (CAT5e или выше) с защитой от УФ-излучения (для открытых площадок) — это снижает влияние электромагнитных помех и увеличивает срок службы кабеля.
- Регулярно проверяйте индикаторы состояния — если красный индикатор “ошибка” горит, диагностируйте проблему через SNMP или локальный интерфейс (например, проверьте связь с SCADA, напряжение питания); не продолжающее использование модуля до устранения неисправности.
- Для модулей с IP65 защитой ежегодно проверяйте уплотнения разъемов — износ уплотнений может привести к проникновению влаги в модуль и его выходу из строя.
EME210BASE-T
