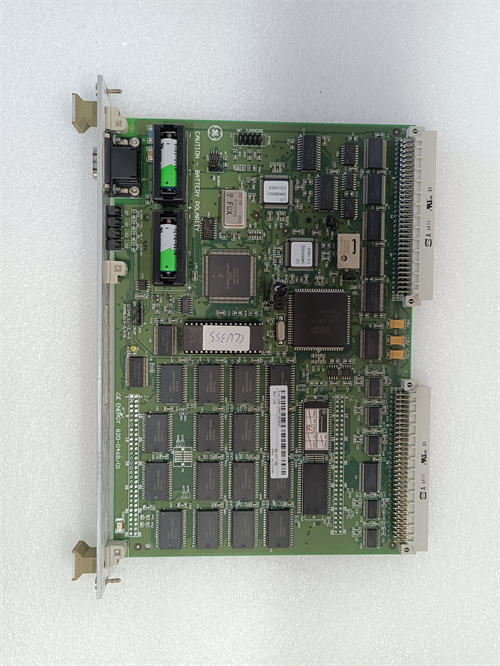

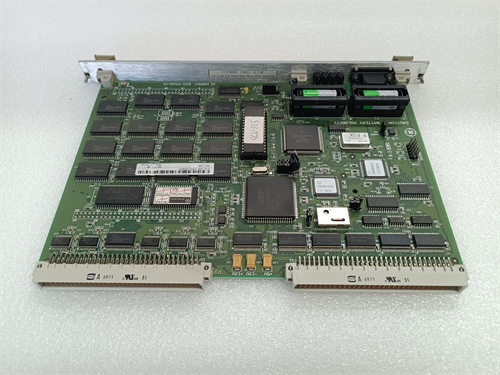

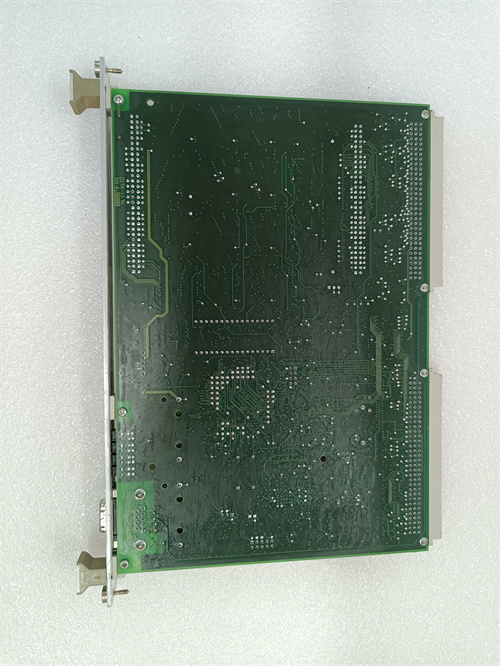

GE D20C PANEL

Описание

Описание продукта GE D20C PANEL

Параметры продукта GE D20C PANEL

• Производитель: GE (General Electric)
• Серия: D20C (Industrial Control Panels for Energy & Industry)
• Модель: GE D20C PANEL (интегрированная панель управления)
• Тип компонента: Интегрированная панель управления для энергетических и промышленных объектов
• Основные компоненты (в базовой комплектации):
  • Контроллер: GE D20C CPU (32-битный, тактовая частота 800 МГц, 1 ГБ RAM)
  • I/O-модули: 2 цифровых входных/выходных модуля (по 16 каналов каждый), 1 аналоговый модуль (8 входов, 4 выхода)
  • Модули измерения: 2 модуля измерения электропараметров (ток до 630 А, напряжение до 380/690 В AC, точность класса 0,5)
  • Операторский интерфейс: Цветной LCD-дисплей (12 дюймов, разрешение 1280×800), физические кнопки (16 шт.), джойстик
• Коммуникационные параметры:
  • Интерфейсы: 2 Ethernet-порта (10/100/1000 Base-T, поддерживают IEC 61850, Modbus TCP, IEEE 1588), 1 RS-485 порт (Modbus RTU), 1 USB 2.0 порт (для экспорта данных)
  • Протоколы: IEC 61850 (MMS, GOOSE, SV), Modbus TCP/RTU, DNP3.0, IEEE 1588 PTP (Class B)
• Конструктивные и эксплуатационные параметры:
  • Степень защиты (IP): IP54 (защита от пыли и кратковременного попадания воды)
  • Температурный диапазон: -20 °C до +55 °C (оперативный) / -40 °C до +70 °C (хранительный)
  • Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
  • Корпус: Сталь неоржавеющая ( толщина 2 мм) или пластик UL94 V-0 (по запросу)
  • Размеры (Ш×Г×В): 600 × 800 × 300 мм (базовая модель, регулируемые под заказ)
  • Модульность: Поддержка добавления до 8 дополнительных I/O-модулей или модулей связи
• Функциональные возможности:
  • Алгоритмы защиты: Защита от перегрузки, короткого замыкания, несимметрии, перепада напряжения
  • Алгоритмы регулирования: Автоматическое поддержание напряжения (AVR), распределение нагрузки, синхронизация генераторов
  • Логирование: Хранение данных до 1 года (встроенная память 8 ГБ или внешний USB)
  • Сертификации: IEC 61850, IEC 60947, UL 508, CE Mark

Преимущества и особенности GE D20C PANEL

1. Модульность и адаптивность:

   Возможность добавления I/O-модулей, модулей связи или сенсоров позволяет GE D20C PANEL адаптироваться под объекты любого масштаба — от небольших подстанций до крупных промышленных комплексов. Это устраняет необходимость покупки отдельных панелей для разных задач, снижая капитальные затраты.

2. Совместимость с энергетическими стандартами:

   Поддержка IEC 61850 (для цифровых подстанций) и IEEE 1588 (для синхронизации времени) делает GE D20C PANEL совместимой с современными энергосистемами. Это позволяет интегрировать панель в существующие сети SCADA энергетических компаний без дополнительных адаптеров или драйверов.

3. Комплексная защита и регулирование:

   Встроенные алгоритмы защиты (от перегрузки, короткого замыкания) и регулирования (AVR, распределение нагрузки) обеспечивают безопасность электроустановок и стабильность работы. Например, при коротком замыкании в сети GE D20C PANEL мгновенно отключает поврежденный участок, предотвращая разрушение оборудования.

4. Удобный операторский интерфейс:

   Цветной LCD-дисплей и физические кнопки упрощают мониторинг и управление — операторы могут быстро получать данные о мощности, напряжении или статусе оборудования, а также выполнять команды (например, включение генератора, регулирование нагрузки) без дополнительного ПО.

5. Защищенный корпус IP54:

   Степень защиты IP54 позволяет монтировать GE D20C PANEL в условиях с пылевой и влажной нагрузкой (например, открытые подстанции под навесами), что расширяет диапазон её применения по сравнению с панелями IP20, предназначенными только для закрытых помещений.

Примеры применения GE D20C PANEL в отраслях

• Энергетика (цифровые подстанции 10/0,4 кВ):

  В цифровых подстанциях распределения электроэнергии GE D20C PANEL управляет трансформатором, защитой сети и распределением нагрузки. Панель измеряет ток/напряжение в фазах, отображает данные на LCD-дисплее, и при перегрузке трансформатора (ток > 100% номинала) автоматически снижает нагрузку на подключенные потребители. Коммуникация через IEC 61850 позволяет передавать данные в центральную SCADA энергетической компании, обеспечивая дистанционное управление подстанцией.

• Промышленность (крупные заводы с собственными генераторами):

  На заводах с 3-мя дизельными генераторами GE D20C PANEL синхронизирует работу генераторов и распределяет нагрузку между ними. Панель получает данные о мощности потребления завода, регулирует выход каждого генератора (алгоритм распределения нагрузки) и при сбое одного генератора перераспределяет нагрузку на оставшиеся, предотвращая отключение критического оборудования (например, цехов, насосы).

• ЖКХ (тепловые сети и станции водоподготовки):

  В станциях водоподготовки GE D20C PANEL управляет насосами и системой защиты электрооборудования. Панель измеряет ток насосов, напряжение сети и при перегрузке насоса (из-за засорения труб) отправляет сигнал аварии на операторскую панель и останавливает насос, предотвращая его перегорание. Логирование данных позволяет анализировать работу насосов и планировать техническое обслуживание.

Сравнение GE D20C PANEL с конкурентами

Рекомендации по выбору GE D20C PANEL

• Выбирайте GE D20C PANEL, если вам нужно комплексное управление энергетическими объектами (подстанции, генераторные установки) или промышленными комплексами с требованиями к совместимости с энергетическими стандартами (IEC 61850) — её модульность и встроенные алгоритмы защиты/регулирования обеспечат стабильность и безопасность.
• Для объектов с умеренной пылевой/влажной нагрузкой (открытые площадки, цеха с пылью) GE D20C PANEL предпочтительнее панелей с IP30, так как IP54 защищает компоненты от повреждения пылью и кратковременного попадания воды.
• Если вам требуется точное измерение электропараметров (для учета энергопотребления или анализа работы сети) — класс 0,5 GE D20C PANEL гарантирует достоверность данных, что важно для отчетности и оптимизации энергопотребления.
• Перед покупкой уточните по ссылке масштаб вашего объекта (количество генераторов, потребителей, требуемые I/O-точки) и условия монтажа (температура, влажность) — это поможет сконфигурировать GE D20C PANEL под конкретные нужды (добавление модулей, выбор материала корпуса).

Меры предосторожности при использовании GE D20C PANEL

• При монтаже GE D20C PANEL отключите все источники питания (силовая цепь 380/690 В AC, питание панели 24 В DC) — контакт с высоковольтными компонентами может привести к электротравмированию. Убедитесь, что корпус панели заземлен в соответствии с требованиями Electrical Code.
• Не превышайте максимальные параметры I/O-модулей: для цифровых выходов не допускайте тока > 2 А/канал, для аналоговых модулей — напряжения > 110 В DC. Используйте внешние предохранители для защиты цепей, подключенных к панели.
• Регулярно проверяйте состояние корпуса и уплотнений: повреждение уплотнений может привести к проникновению пыли или воды в панель, что вызовет сбой компонентов. Заменяйте уплотнения при видимых повреждениях.
• Обновляйте firmware панели только через официальные каналы GE: использование неавторизованных обновлений может привести к несовместимости с компонентами или сбросу настроек, что нарушит работу системы.

D20C
