Описание
Общая информация о продукте

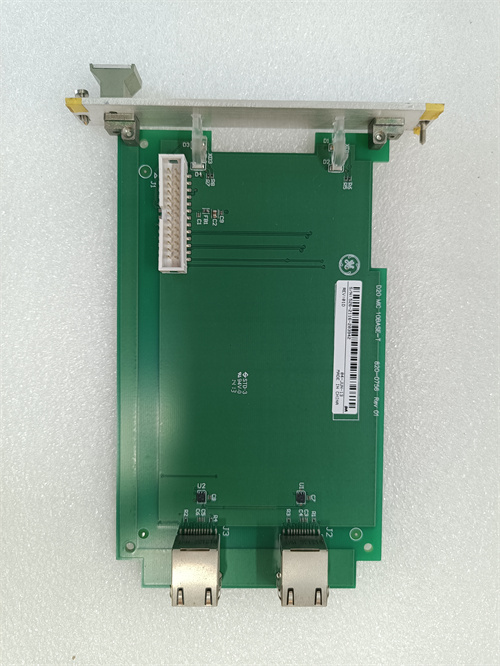

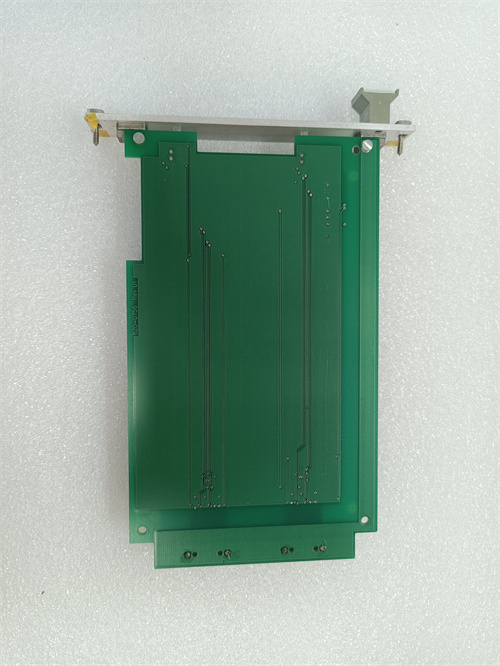

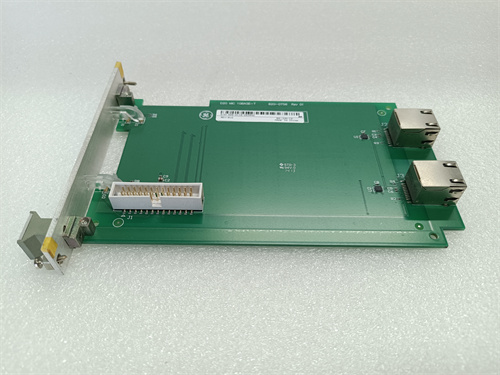

Первым делом рассмотрим коммуникационный модуль GE D20EME10BASE-T 820-0474 — это специализированное оборудование от компании GE, предназначенное для обеспечения сетевого соединения контроллеров серии D20 (системы автоматизации распределенных процессов, DCS) с локальными сетями (LAN) по стандарту Ethernet 10BASE-T. Ссылка на продукт GE D20EME10BASE-T 820-0474 доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE D20EME10BASE-T 820-0474 отличается стабильностью передачи данных, надежностью в промышленных условиях и поддержкой критически важных протоколов, что делает его неотъемлемым для объектов с высокими требованиями к связи (например, водопроводные системы, тепловые сети, крупные производственные комплексы). Благодаря интеграции в шину контроллера D20, GE D20EME10BASE-T 820-0474 обеспечивает быструю и безопасную передачу данных о состоянии процессов (температура, давление, уровень) в супервизорные системы (SCADA) или панели оператора.
Технические параметры продукта
Модуль GE D20EME10BASE-T 820-0474 характеризуется следующими критическими техническими параметрами:
- Тип интерфейса: Ethernet 10BASE-T — поддерживает скорость передачи данных 10 Мбит/с (полудуплекс), стандартный для промышленных локальных сетей, использует витая пара Cat5 или выше (максимальная длина кабеля до 100 м).
- Поддерживаемые протоколы:
- Modbus/TCP: Стандартный промышленный протокол для обмена данными между контроллерами и супервизорными системами (например, GE CIMPLICITY, Siemens WinCC).
- EtherNet/IP (опционально): Протокол для интеграции с оборудованием других брендов (Rockwell, ABB), обеспечивая совместимость в много Вендорных системах.
- SNMP (Simple Network Management Protocol): Для мониторинга состояния модуля в сети (например, отслеживание ошибок передачи, нагрузки канала) через сетевые менеджеры.
- Совместимость с контроллерами: Только для систем GE D20 (D20M, D20ME, D20RTU) — подключается к специализированному разъему на шине контроллера, получая питание (5 ВДК) и синхронизацию от основного устройства.
- Защита данных:
- CRC (Cyclic Redundancy Check): Автоматическая проверка целостности передаваемых данных — обнаруживает поврежденные пакеты и запрашивает их повторную отправку, предотвращая сбои в работе SCADA.
- Изоляция по Ethernet порту: Гальваническая изоляция (1 кВ, 1 мин) — защищает модуль и контроллер от помехground loops и неравных потенциалов в сети, возникающих при использовании длинных кабелей.
- Температурный диапазон работы: -40 °C до +70 °C — адаптирован к экстремальным условиям, включая холодные внешние установки (например, насосные станции на открытом воздухе) или нагретые производственные зоны.
- Защита от вибраций: Соответствует стандарту IEC 60068-2-6 (вибрации: 10–500 Гц, ускорение 50 м/с²) — устойчив к вибрациям от насосов, компрессоров или промышленного оборудования.
- Класс защиты корпуса: IP20 (для установки в закрытые шкафы D20) — защищает внутренние компоненты от пыли, но не от влаги (для влажных зон требуется дополнительная герметизация шкафа).
- Индикаторы состояния: Четыре светодиодных индикатора на корпусе:
- Зеленый (PWR) — питание модуля есть.
- Зеленый (LINK) — Ethernet соединение установлено.
- Желтый (ACT) — активная передача/прием данных.
- Красный (ERR) — ошибка (отсутствие соединения, повреждение протокола или изоляция).
- Конструкция: Компактный корпус (размеры ~60x40x20 мм), крепление через винтовые зажимы — надежная фиксация в шкафу контроллера, устойчивость к механическим нагрузкам.
Преимущества и особенности
- Стабильная передача данных в промышленных условиях: GE D20EME10BASE-T 820-0474 поддерживает гальваническую изоляцию и CRC-проверку — в отличие от стандартных Ethernet-модулей, которые не защищают от ground loops или поврежденных пакетов. Это критично для длинных сетей (например, водопроводные линии длиной >5 км), где помехы и повреждения сигнала являются обычным явлением.
- Поддержка ключевых промышленных протоколов: Модуль GE D20EME10BASE-T 820-0474 работает с Modbus/TCP и EtherNet/IP — это обеспечивает совместимость с большинством супервизорных систем и оборудованием других брендов, упрощая интеграцию в существующие инфраструктуры.
- Экстремальная устойчивость к условиям: Диапазон работы -40 °C до +70 °C и защита от вибраций делают GE D20EME10BASE-T 820-0474 подходящим для внешних установок (например, насосные станции в северных регионах) или нагретых производственных зон — стандартные Ethernet-модули не выдерживают таких нагрузок.
- Простота мониторинга и диагностики: Индикаторы состояния и поддержка SNMP позволяют операторам быстро определить проблему (например, отсутствие Ethernet-соединения или ошибка протокола) без подключения к контроллеру напрямую. Это сокращает время диагностики и восстановления связи.
Примеры применения в отраслях
- Водопроводное хозяйство (распределенные насосные станции): В системе водоснабжения города GE D20EME10BASE-T 820-0474 установлен в контроллерах D20RTU каждой насосной станции. Модуль передаёт данные о давлении воды, уровне резервуара и статусе насосов по Modbus/TCP в центральную SCADA-систему. Гальваническая изоляция защищает контроллер от ground loops, возникающих из-за длинных кабелей между станциями (до 10 км), а CRC-проверка гарантирует целостность данных.
- Теплоэнергетика (тепловые сети): В тепловой сети GE D20EME10BASE-T 820-0474 подключен к контроллерам D20ME, размещённым на узлах регулирования температуры. Модуль передает данные о температуре теплоносителя и состоянии клапанов в супервизорную систему, поддерживая EtherNet/IP для интеграции с контроллерами насосов Rockwell. Экстремальная температурная устойчивость позволяет модулю работать в шкафах на открытом воздухе (зимой до -35 °C).
- Промышленное производство (крупные заводы химической продукции): В заводе по производству химикатов GE D20EME10BASE-T 820-0474 обеспечивает связь между контроллерами D20M (управление реакторами) и панелями оператора. Поддержка SNMP позволяет сетевым менеджерам отслеживать нагрузку канала и ошибки передачи, предотвращая остановку процессов из-за потери связи.
- Энергетика (вспомогательные системы ТЭЦ): В ТЭЦ GE D20EME10BASE-T 820-0474 работает в контроллерах D20RTU, отвечающих за систему охлаждения насосов. Модуль передает данные о температуре воды и статусе насосов в центральный контроллер, обеспечивая быструю реакцию на аварии (например, остановку насоса при перегреве). Защита от вибраций устойчива к вибрациям от основного оборудования ТЭЦ.
Сравнение с конкурентами
Сравним GE D20EME10BASE-T 820-0474 с аналогичным Ethernet-модулем — Siemens 6GK1571-0BA00-0AA0 (SIMATIC NET, 10BASE-T, для S7-300):
| Параметр | GE D20EME10BASE-T 820-0474 | Siemens 6GK1571-0BA00-0AA0 |
|---|---|---|
| Поддерживаемые протоколы | Modbus/TCP, EtherNet/IP (опц.), SNMP | PROFINET, Modbus/TCP |
| Температурный диапазон | -40 °C – +70 °C | 0 °C – +60 °C |
| Защита от вибраций | IEC 60068-2-6 (50 м/с²) | IEC 60068-2-6 (20 м/с²) |
| Изоляция Ethernet порта | 1 кВ (галваническая) | Отсутствует |
| Совместимость | GE D20 (D20M, D20ME, D20RTU) | Siemens S7-300/400 |
| Индикаторы состояния | 4 (PWR, LINK, ACT, ERR) | 2 (LINK/ACT, PWR) |
| Цена (примерная) | 350–400 долларов | 300–350 долларов |
GE D20EME10BASE-T 820-0474 преимуществует экстремальной температурной устойчивостью, более сильной защитой от вибраций, гальванической изоляцией и поддержкой SNMP. Для пользователей систем GE D20 модуль становится неотъемлемым — он гарантирует надежность в сложных промышленных условиях, где Siemens модуль не выдержит холодных температур или не защитит контроллер от ground loops.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Убедитесь в совместимости с контроллером — GE D20EME10BASE-T 820-0474 работает только с GE D20 (D20M, D20ME, D20RTU); для других систем (Siemens S7, Rockwell ControlLogix) выбирайте специализированные Ethernet-модули.
- Определите необходимые протоколы — если требуется интеграция с SCADA на Modbus/TCP или оборудованием Rockwell (EtherNet/IP), модуль подходит; для систем на PROFINET лучше выбрать Siemens модули.
- Учтите условия эксплуатации — если модуль монтируется в холодные зоны (<0 °C) или на объектах с вибрациями (>20 м/с²), GE D20EME10BASE-T 820-0474 — единственный подходящий выбор.
-
Меры предосторожности:
- Отключите питание контроллера D20 перед установкой/удалением модуля — работа с подключенным напряжением может привести к повреждению разъема или модуля GE D20EME10BASE-T 820-0474.
- Используйте только витую пара Cat5e или выше для Ethernet-соединения — это гарантирует стабильную передачу данных и снижает влияние помех (максимальная длина кабеля не должна превышать 100 м).
- Регулярно проверяйте индикаторы состояния — красный светодиод (ERR) указывает на проблему (отсутствие соединения, ошибка протокола); устраните причину немедленно (проверьте кабель, настройки протокола), чтобы не потерять связь с контроллером.
- Не превышайте пределы изоляции — при использовании длинных кабелей убедитесь, что разница потенциалов между узлами не превышает 1 кВ, чтобы не повреждить гальваническую изоляцию модуля.
D20EME10BASE-T
