Описание
Описание продукта

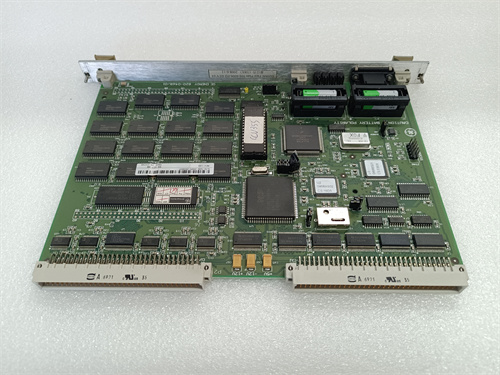

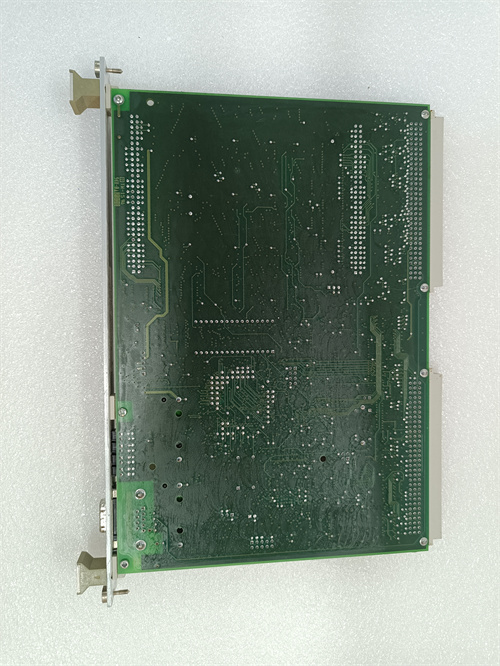

GE D20MIC10BASE-T 820-0756 — это модуль сетевого интерфейса с поддержкой протокола Ethernet 10BASE-T, разработанный для интеграции контроллеров GE D20MX в локальные промышленные сети (LAN). Основная задача GE D20MIC10BASE-T 820-0756 — передавать цифровые данные (параметры процесса, команды управления, диагностические сведения) между контроллером D20MX и上位ными системами (например, SCADA-системы, панели оператора, серверы данных) в режиме реального времени, обеспечивая целостность и низкую задержку передачи.
Благодаря промышленному дизайну и устойчивости к электромагнитным помехам (EMC), GE D20MIC10BASE-T 820-0756 эффективно работает в тяжелых условиях — например, на открыточных подстанциях, в цехах с мощным промышленным оборудованием или в условиях перепадов температуры. Модуль поддерживает стандартный разъем RJ45 для подключения к витому кабелю Cat5 (или выше), что упрощает монтаж и замену кабелей в существующих сетях.
Особенно важна роль GE D20MIC10BASE-T 820-0756 в системах с распределенной архитектурой — например, в электростанциях с несколькими контроллерами D20MX (управляющими разными блоками энергопроизводства) или на нефтеперерабатывающих заводах, где контроллеры размещены на большом расстоянии друг от друга. GE D20MIC10BASE-T 820-0756 обеспечивает передачу данных со скоростью 10 Мбит/с — достаточную для большинства промышленных задач (сбор данных от датчиков, отправка команд на исполнительные механизмы) и совместимую с большинством старых и современных промышленных сетей.
Каждый GE D20MIC10BASE-T 820-0756 проходит строгие тесты на соответствие стандартам GE и IEEE 802.3 (для Ethernet), включая проверку на термостойкость, механическую прочность и изолированную прочность. Дополнительным преимуществом GE D20MIC10BASE-T 820-0756 является простота интеграции: модуль монтируется в специализированный слот контроллера D20MX, настраивается через программное обеспечение GE D20 Toolbox, и не требует сложной конфигурации протоколов (по умолчанию поддерживает TCP/IP для совместимости с большинством систем).
GE D20MIC10BASE-T 820-0756 также поддерживает функции автоматического определения скорости (Auto-Negotiation) и полудуплексного режима работы, что позволяет ему адаптироваться к параметрам подключенной сети и избегать конфликтов передачи данных. Это делает модуль универсальным для использования в смешанных сетях (с разными устройствами Ethernet) без дополнительной настройки.
Технические параметры
- Тип модуля: Сетевой модуль Ethernet 10BASE-T для GE D20MX
- Поддерживаемые протоколы:
- Сетевой: Ethernet 10BASE-T (IEEE 802.3)
- Транспортный/прикладной: TCP/IP, UDP, Modbus TCP (для совместимости с внешними системами)
- Характеристики передачи:
- Скорость передачи: 10 Мбит/с (полудуплексный режим)
- Тип кабеля: Витой кабель Cat5 или выше (максимальная длина: 100 м)
- Разъем: RJ45 (8-контактный, индустриальный grado защиты)
- Электрические характеристики:
- Питание: От шасси контроллера GE D20MX (5 В DC, текущий расход ≤ 100 мА)
- Изоляция: Гальваническая изоляция 250 В АС (между модулем и сетью)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шкафу контроллера D20MX)
- Устойчивость к EMC: Соответствует EN 61000-6-2 (промышленные среды)
- Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX Zone 2
- Совместимость: Контроллеры GE D20MX, SCADA-системы GE CIMPLICITY, панели оператора, серверы с поддержкой Ethernet 10BASE-T.
Преимущества и особенности
- Промышленная надежность: Устойчивость к EMС, широкий диапазон рабочих температур (-40 °C до +70 °C) и гальваническая изоляция делают GE D20MIC10BASE-T 820-0756 подходящим для эксплуатации в тяжелых промышленных условиях — например, на открыточных энергетических объектах.
- Совместимость с стандартными протоколами: Поддержка TCP/IP и Modbus TCP гарантирует интеграцию GE D20MIC10BASE-T 820-0756 с большинством современных SCADA-систем и промышленных устройств, без необходимости адаптеров или специального ПО.
- Простота монтажа и настройки: Стандартный разъем RJ45 и автоматическая адаптация к сети упрощают внедрение модуля — даже специалисты без глубоких знаний в сетях могут выполнить монтаж и конфигурацию.
- Низкая задержка передачи: Оптимизированная прошивка обеспечивает задержку передачи ≤ 10 мс, что достаточно для реального мониторинга и контроля процессов в энергетике и нефтегазе.
- Долговечность: Использование индустриальных компонентов и прохождение жестких тестов GE гарантируют срок службы GE D20MIC10BASE-T 820-0756 до 15–20 лет — критично для систем с длительным жизненным циклом (например, атомные электростанции).
Примеры применения в отраслях
- Энергетика (ТЭС/ГЭС): В теплоэлектростанциях GE D20MIC10BASE-T 820-0756 подключает контроллеры D20MX (управляющие котлами, турбинами) к SCADA-системе GE CIMPLICITY. Модуль передаёт данные о температуре пара, давлении и скорости турбины в реальном времени, позволяя операторам отслеживать состояние оборудования и корректировать параметры процесса.
- Нефтегазовая отрасль: На компрессорных станциях газопроводов GE D20MIC10BASE-T 820-0756 обеспечивает связь между контроллером D20MX (мониторящим давление газа и температуру компрессора) и панелью оператора. Стабильная передача данных предотвращает задержки в реакции на аномалии (например, рост давления) и минимизирует риск аварий.
- Металлургия: В цехах прокатных станций GE D20MIC10BASE-T 820-0756 передаёт данные от контроллера D20MX (управляющего скоростью вращения валов и давлением прокатки) к серверу для архивации и анализа производительности. Это позволяет инженерам оптимизировать технологический процесс и снизить брак.
- Химическая промышленность: В реактивных сосудах для производства химикатов GE D20MIC10BASE-T 820-0756 связывает контроллер D20MX (контролирующий температуру и концентрацию реактивов) с системой безопасности. При превышении критических параметров модуль быстро передает сигнал на систему аварийного отключения, предотвращая катастрофу.
Сравнение с конкурентами
Сравним GE D20MIC10BASE-T 820-0756 с аналогичными промышленными Ethernet-модулями — Siemens S7-300 CP 343-1 (10/100BASE-TX) и ABB CI854A (Ethernet/IP):
| Параметр | GE D20MIC10BASE-T 820-0756 | Siemens S7-300 CP 343-1 | ABB CI854A |
|---|---|---|---|
| Скорость передачи | 10 Мбит/с (10BASE-T) | 10/100 Мбит/с (автоматическая адаптация) | 10/100 Мбит/с (Ethernet/IP) |
| Рабочая температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| Поддерживаемые протоколы | TCP/IP, Modbus TCP | PROFINET, TCP/IP | Ethernet/IP, Modbus TCP |
| Совместимость с контроллерами | GE D20MX | Siemens S7-300 | ABB AC 800M |
| Сертификация ATEX | Да (Zone 2) | Нет | Да (Zone 2) |
| Цена (примерная) | Средняя | Высокая | Высокая |
Преимущество GE D20MIC10BASE-T 820-0756 — это глубокая интеграция с контроллерами GE D20MX и более широкий диапазон рабочих температур, чем Siemens CP 343-1 (0 °C до +60 °C). Кроме того, он более доступен по цене, чем аналоги Siemens и ABB, при сохранении критических для энергетики характеристик (устойчивость к помехам, сертификация ATEX).
Рекомендации по выбору
- Выбирайте GE D20MIC10BASE-T 820-0756, если используете контроллер GE D20MX — модуль гарантирует идеальную совместимость и стабильную сетевую связь, без необходимости адаптеров или дополнительного ПО.
- Остановитесь на GE D20MIC10BASE-T 820-0756, если ваша система работает в экстремальных температурах (-40 °C до +70 °C) — например, на открыточных подстанциях в северных регионах или в цехах с высокой температурой.
- Учтите требования к протоколам: если вам нужно совместимость с Modbus TCP (широко используемым в энергетике), GE D20MIC10BASE-T 820-0756 подходит лучше, чем Siemens CP 343-1 (основан на PROFINET).
- Для экономии бюджета: GE D20MIC10BASE-T 820-0756 предлагает лучшее соотношение цена/качество, чем аналоги от Siemens и ABB, при достаточной скорости передачи (10 Мбит/с) для большинства промышленных задач.
Меры предосторожности
- Подключение кабеля: Используйте только витой кабель Cat5 (или выше) с разъемом RJ45 — использование некачественного кабеля или неправильного подключения приведет к искажению сигнала и потере связи.
- Защита от статики: При монтаже или замене GE D20MIC10BASE-T 820-0756 используйте антистатические перчатки и подставки — разряд статики может повредить чувствительные компоненты модуля.
- Охлаждение: В условиях температуры > 60 °C обеспечьте принудительную охлаждение шкафа с контроллером D20MX — перегрев снижает стабильность работы GE D20MIC10BASE-T 820-0756 и срок службы.
- Обновление прошивки: Регулярно обновляйте прошивку модуля через GE D20 Toolbox — обновления исправляют ошибки протоколов и улучшают совместимость с новыми версиями SCADA-систем.
- Диагностика: Регулярно проверяйте состояние связи через контроллер D20MX — аномалии (частые разрывы связи, высокая задержка) могут указывать на повреждение кабеля или неисправность модуля, которую нужно устранить в срок.
