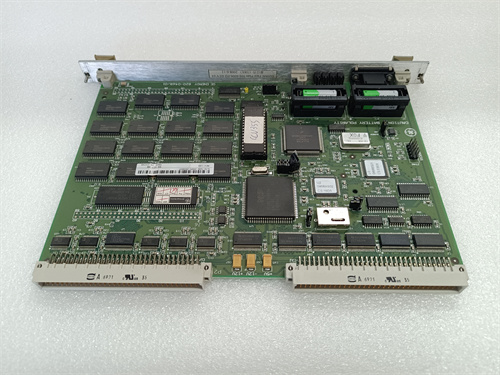

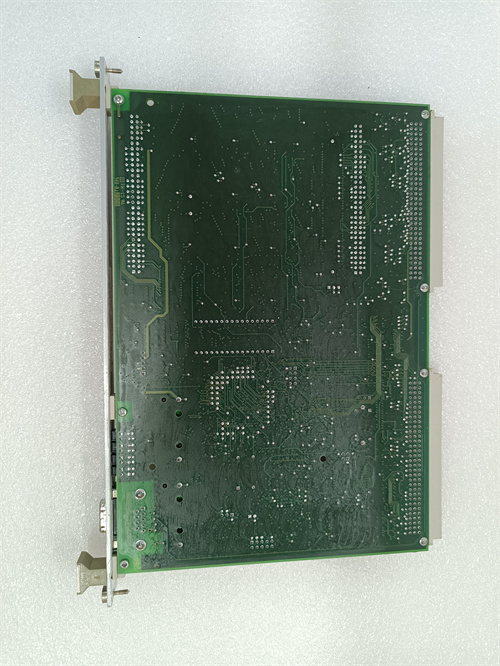

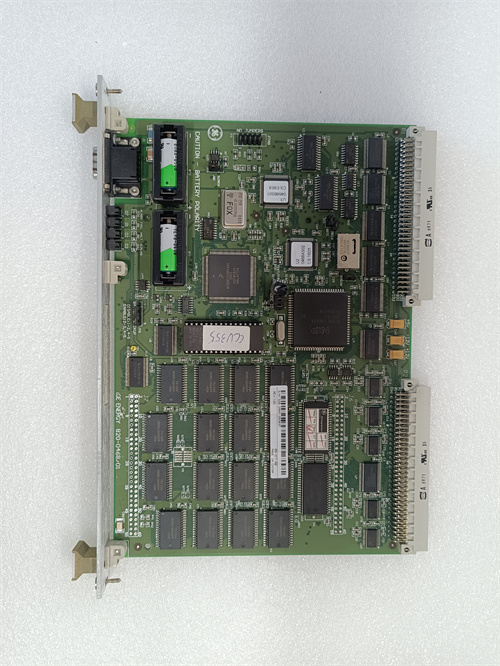

GE D20MIC10BASE-T 820-0756 — изображение 2

GE D20MIC10BASE-T 820-0756

Технические параметры GE D20MIC10BASE-T 820-0756

GE D20MIC10BASE-T 820-0756 имеет технические характеристики, оптимизированные для надежности и скорости сетевой передачи:

Питание:
- Тип питания: Поддерживает питание от шасси контроллера GE D20MX — 5 В DC ±5% (для логики Ethernet-модуля);
- Токовое потребление: ≤ 0,3 А (при 5 В DC) — не влияет на общую нагрузку системы D20MX.
Характеристики Ethernet-связи:
- Стандарт Ethernet: 10BASE-T (нескользящая передача данных, базовая скорость);
- Тип интерфейса: RJ45 (категория 5 или выше для кабеля twisted pair);
- Скорость передачи данных: 10 Мбит/с (полнодуплекс);
- Максимальная длина кабеля: 100 м (при использовании кабеля Cat5/Cat5e) — достаточная для размещения модулей в пределах электростанционного комплекса;
- Поддерживаемые протоколы:
  - TCP/IP (для обмена данными с системами SCADA);
  - UDP (для передачи критических данных в реальном времени);
  - IEC 61850 MMS (опционально) — для интеграции с современными системами энергетического мониторинга.
Защита и надежность:
- Электрическая изоляция: Между Ethernet-интерфейсом и шасси контроллера — ≥ 2 кВ AC на 1 минуту (по стандарту IEC 60950);
- Защита от электромагнитных помех (EMC): Класс EN 61000-6-4 (иммунитет к помехам) и EN 61000-6-2 (эмиссия помех) — устойчивость к влиянию трансформаторов, генераторов и высоковольтных линий;
- Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах контроллеров D20MX);
- Время между отказами (MTBF): ≥ 4 000 000 часов (при номинальных условиях, согласно данным GE).
Температурный диапазон:
- Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям (холодные регионы с зимними температурами -40 °C, жаркие электростанционные помещения +65 °C);
- Диапазон хранения: -55 °C до +85 °C.
Механические параметры:
- Габариты: 80 × 120 × 35 мм (ширина × высота × глубина) — компактный размер для монтажа в шкафах D20MX;
- Вес: 约 250 г;
- Тип монтажа: Врезной в слоты шасси контроллера GE D20MX — соответствует габаритным требованиям системы.

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте GE D20MIC10BASE-T 820-0756

Первым делом необходимо отметить, что GE D20MIC10BASE-T 820-0756 — это оригинальный модуль промышленной Ethernet-связи для систем автоматизации GE D20MX (распределенная система контроля процессов, предназначенная для энергетических объектов), разработанный для организации надежной сетевой связи между контроллерами D20MX, панелями операторов и системами SCADA. Данный компонент критически важен для отраслей с требованиями к стабильности данных в реальном времени (электростанции, распределительные сети электроэнергии, гидроэлектростанции), так как он обеспечивает передачу параметров работы оборудования (температура, напряжение, ток) без потерь и задержек.

GE D20MIC10BASE-T 820-0756 широко используется в системах мониторинга и управления трансформаторами, генераторами и линиями электропередач, интегрируясь с другими модулями GE D20MX (например, GE D20MCI — модуль цифровых входов/выходов, GE D20MAD — модуль аналоговых данных). Детальное описание, техническая документация и условия поставки GE D20MIC10BASE-T 820-0756 доступны на официальной странице продукта: [ссылка на GE D20MIC10BASE-T 820-0756] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря устойчивости к электромагнитным помехам и поддержке протоколов реального времени, GE D20MIC10BASE-T 820-0756 обеспечивает полную совместимость с контроллерами GE D20MX и системами SCADA GE CIMPLICITY, а также соответствует международным нормам энергетической безопасности (IEC 61850-3, EN 61000-6-4), что делает его популярным выбором для модернизации старых сетевых модулей или комплектации новых энергетических установок.

Технические параметры GE D20MIC10BASE-T 820-0756

Питание:
- Тип питания: Поддерживает питание от шасси контроллера GE D20MX — 5 В DC ±5% (для логики Ethernet-модуля);
- Токовое потребление: ≤ 0,3 А (при 5 В DC) — не влияет на общую нагрузку системы D20MX.
Характеристики Ethernet-связи:
- Стандарт Ethernet: 10BASE-T (нескользящая передача данных, базовая скорость);
- Тип интерфейса: RJ45 (категория 5 или выше для кабеля twisted pair);
- Скорость передачи данных: 10 Мбит/с (полнодуплекс);
- Максимальная длина кабеля: 100 м (при использовании кабеля Cat5/Cat5e) — достаточная для размещения модулей в пределах электростанционного комплекса;
- Поддерживаемые протоколы:
  - TCP/IP (для обмена данными с системами SCADA);
  - UDP (для передачи критических данных в реальном времени);
  - IEC 61850 MMS (опционально) — для интеграции с современными системами энергетического мониторинга.
Защита и надежность:
- Электрическая изоляция: Между Ethernet-интерфейсом и шасси контроллера — ≥ 2 кВ AC на 1 минуту (по стандарту IEC 60950);
- Защита от электромагнитных помех (EMC): Класс EN 61000-6-4 (иммунитет к помехам) и EN 61000-6-2 (эмиссия помех) — устойчивость к влиянию трансформаторов, генераторов и высоковольтных линий;
- Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах контроллеров D20MX);
- Время между отказами (MTBF): ≥ 4 000 000 часов (при номинальных условиях, согласно данным GE).
Температурный диапазон:
- Рабочий диапазон: -40 °C до +70 °C — адаптирован к экстремальным условиям (холодные регионы с зимними температурами -40 °C, жаркие электростанционные помещения +65 °C);
- Диапазон хранения: -55 °C до +85 °C.
Механические параметры:
- Габариты: 80 × 120 × 35 мм (ширина × высота × глубина) — компактный размер для монтажа в шкафах D20MX;
- Вес: 约 250 г;
- Тип монтажа: Врезной в слоты шасси контроллера GE D20MX — соответствует габаритным требованиям системы.

Преимущества и особенности GE D20MIC10BASE-T 820-0756

GE D20MIC10BASE-T 820-0756 сочетает в себе уникальные преимущества, которые отличают его от аналогичных сетевых модулей:

Устойчивость к электромагнитным помехам в энергетических объектах: Высокая электрическая изоляция (≥ 2 кВ AC) и защита EMC класса EN 61000-6-4 делают GE D20MIC10BASE-T 820-0756 идеальным для использования вблизи высоковольтного оборудования — например, в трансформаторных подстанциях, где помех от трансформаторов и линий электропередач не искажают сетевые сигналы, гарантируя стабильную передачу данных о напряжении и токе.
Поддержка протоколов реального времени: GE D20MIC10BASE-T 820-0756 оптимизирован для передачи критических данных с минимальной задержкой (≤ 10 мс) — например, в гидроэлектростанциях модуль передает параметры скорости турбины и уровня воды в водохранилище в контроллер D20MX за 5 мс, позволяя системе быстро реагировать на изменения нагрузки и регулировать мощность генерации.
Полная интеграция с системой GE D20MX: GE D20MIC10BASE-T 820-0756 автоматически распознается контроллером D20MX при подключении, не требует сложной настройки драйверов и настраивается через программное обеспечение GE D20MX Toolkit. Инженеры могут быстро задать IP-адрес модуля, настроить параметры передачи данных (например, частоту отправки пакетов) и отлаживать связь через графический интерфейс, сокращая время монтажа.
Широкий температурный диапазон (-40/+70 °C): В отличие от модулей с рабочим диапазоном 0/+55 °C, GE D20MIC10BASE-T 820-0756 работает стабильно в экстремальных климатических условиях — например, в северных электростанциях с зимними температурами -35 °C или в пустынных регионах с летними температурами +65 °C, не теряя работоспособности.
Детальная диагностика сетевой связи: GE D20MIC10BASE-T 820-0756 поддерживает передачу кодов ошибок в контроллер D20MX (например, “потеря связи с SCADA”, “ошибка CRC в пакете”, “превышение времени ожидания ответа”) — через D20MX Toolkit инженеры могут быстро выявить причину сбоя (например, разрыв кабеля Ethernet) и устранить ее, минимизируя время простоя системы мониторинга.

Примеры применения GE D20MIC10BASE-T 820-0756

GE D20MIC10BASE-T 820-0756 находит широкое применение в энергетических системах на базе GE D20MX:

Теплоэлектростанция (ТЭС): В 600 МВт ТЭС GE D20MIC10BASE-T 820-0756 организовывает связь между 5 контроллерами GE D20MX (управляющими котлами, турбинами и генераторами) и центральной системой SCADA GE CIMPLICITY. Модуль передаёт данные о температуре пара, давлении в котле и мощности генерации с частотой 1 раз в 100 мс, позволяя операторам в реальном времени отслеживать состояние оборудования. При падении напряжения в сети модуль сохраняет связь, так как защищён от перепадов питания.
Гидроэлектростанция (ГЭС): В 300 МВт ГЭС GE D20MIC10BASE-T 820-0756 подключен к контроллерам D20MX, отвечающим за регулировку затворов воды и скорости турбин. Модуль передает сигналы от датчиков уровня воды (0–10 В DC) и скорости турбины (4–20 мА) в SCADA, а также получает команды на регулировку затворов. Устойчивость к помехам от гидрогенераторов гарантирует, что сигналы не искажаются, предотвращая нестабильную работу турбин.
Распределительная подстанция (РП): В 110 кВ распределительной подстанции GE D20MIC10BASE-T 820-0756 управляет связью между контроллером D20MX и датчиками состояния линий электропередачи (токовые трансформаторы, напряжённые трансформаторы). Модуль передаёт данные о токе в линиях и напряжении на шину подстанции в региональную систему мониторинга электроэнергии. При возникновении аварии (например, короткое замыкание в линии) модуль быстро отправляет сигнал аварии, позволяя операторам отключить повреждённую линию за 1 секунду.
Атомная электростанция (АЭС): В АЭС GE D20MIC10BASE-T 820-0756 используется в системе мониторинга параметров реактора (температура, давление, уровень воды). Модуль работает в условиях повышенной радиационной безопасности и стабильно передает данные в контроллер D20MX, поддерживая связь даже при кратковременных перепадах напряжения в сети подстанции. Поддержка протокола IEC 61850 MMS позволяет интегрировать данные с международными системами мониторинга безопасности реакторов.

Сравнение с конкурентами

GE D20MIC10BASE-T 820-0756 выгодно отличается от аналогичных промышленных Ethernet-модулей для энергетических систем от ведущих конкурентов (Siemens, ABB):

Параметр сравнения	GE D20MIC10BASE-T 820-0756	Аналог Siemens (Siemens SCALANCE XB202)	Аналог ABB (ABB CM572)
Стандарт Ethernet	10BASE-T	10/100BASE-TX	10/100BASE-TX
Поддерживаемые протоколы	TCP/IP, UDP, IEC 61850 MMS (опц.)	TCP/IP, UDP, PROFINET	TCP/IP, UDP, IEC 61850 MMS
Температурный диапазон	-40 °C до +70 °C	-10 °C до +60 °C	-20 °C до +60 °C
Электрическая изоляция	≥ 2 кВ AC	≥ 1 кВ AC	≥ 1,5 кВ AC
Время задержки передачи	≤ 10 мс	≤ 15 мс	≤ 12 мс
Совместимость с системами	GE D20MX, GE CIMPLICITY	Siemens Siprotec, TIA Portal	ABB Relion, ABB 800xA

Этот сравнение подтверждает, что GE D20MIC10BASE-T 820-0756 предлагает лучшую устойчивость к экстремальным температурам, более высокую электрическую изоляцию и минимальную задержку передачи — что делает его предпочтительным выбором для проектов на базе системы GE D20MX, особенно в энергетических объектах с суровыми эксплуатационными условиями.

Рекомендации по выбору и предостережения

Предостережения

Не используйте модуль вне систем GE D20MX: GE D20MIC10BASE-T 820-0756 разработан исключительно для интеграции с контроллерами GE D20MX — использование с системами других брендов (Siemens Siprotec, ABB Relion) приведет к несовместимости протоколов и потере связи.
Используйте только сертифицированные кабели: Для подключения GE D20MIC10BASE-T 820-0756 используйте кабели Ethernet категории Cat5e или выше с экранированием (STP) — некачественные кабели снижают устойчивость к помехам и ограничивают максимальную длину связи до 50 м вместо 100 м.
Осуществляйте монтаж при отключенном питании: При установке или замене GE D20MIC10BASE-T 820-0756 обязательно отключите питание контроллера GE D20MX — это предотвращает электроудар, короткое замыкание в Ethernet-интерфейсе и повреждение модуля.
Регулярно проверяйте состояние сетевой связи: Каждый месяц через GE D20MX Toolkit проверяйте параметры сети (скорость передачи, количество потерянных пакетов, уровень сигнала) — падение скорости ниже 10 Мбит/с или увеличение потерь пакетов > 1% свидетельствует о проблемах с кабелем или подключением, которые нужно устранить для сохранения стабильности системы.
