Описание
Общая информация о продукте

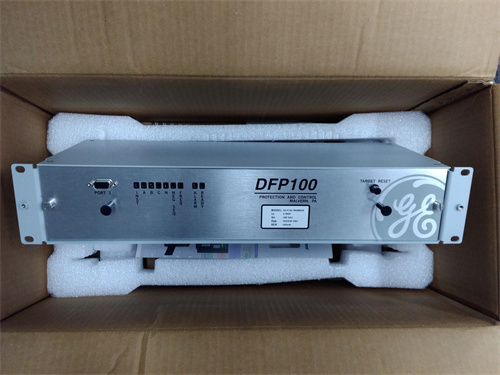

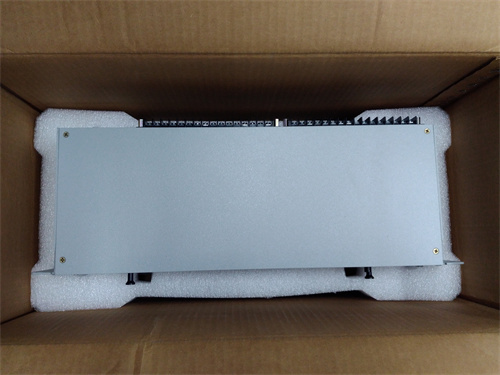

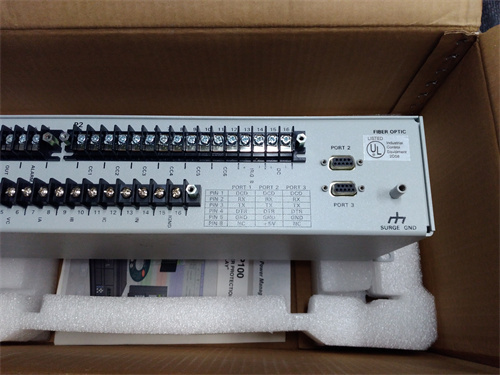

Первым делом рассмотрим модуль фильтра питания GE DFP100 — это специализированное оборудование от компании GE, предназначенное для очистки входного напряжения от помех (импульсов, перепадов, высокочастотных помех) в системах автоматизации промышленных контроллеров (в том числе серии GE Fanuc Series 90, RX3i) и силовых устройств. Ссылка на продукт GE DFP100 доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE DFP100 отличается высокой эффективностью фильтрации, надежностью и широкой совместимостью, что делает его критически важным для объектов с нестабильным электроснабжением (например, заводы с мощными электродвигателями, металлургические цепи, распределенные насосные станции) — где помех в сети могут привести к сбоям контроллеров, потере данных или остановке производства. Благодаря компактной конструкции, GE DFP100 легко интегрируется в шкафы управления, защищая блок питания и последующие компоненты автоматизированной системы от электромагнитных помех.
Технические параметры продукта
Модуль фильтра GE DFP100 характеризуется следующими критическими техническими параметрами:
- Тип фильтра: Комбинированный фильтр (широкополосный + низкочастотный) — устраняет как высокочастотные помех (50 кГц – 30 МГц), возникающие от инверторов или радиосигналов, так и низкочастотные перепады напряжения (≤50 Гц), вызванные включением/выключением мощных устройств.
- Rated входное напряжение: Однофазное 110/220 ВАК (переключаемый) — поддерживает стандартные индустриальные напряжения, позволяя использовать модуль в разных регионах без дополнительных адаптеров.
- Rated рабочий ток: 10 А (при 250 ВАК) — достаточное для защиты блоков питания промышленных контроллеров и небольших силовых устройств (общая потребность которых не превышает 10 А).
- Эффективность фильтрации:
- Снижение высокочастотных помех: ≥40 дБ (декбел) в диапазоне 150 кГц – 30 МГц — гарантирует значительное ослабление помех, которые могут искажать сигналы в контроллерах.
- Снижение импульсных помех: Максимальный уровень импульсов на выходе ≤2 кВ (для импульсов длительностью 1 µс) — предотвращает повреждение чувствительных электронных компонентов (микропроцессоры, память).
- Защитные функции:
- Защита от короткого замыкания: Встроенный тепловой предохранитель (10 А) — отключает фильтр при коротком замыкании в цепи, предотвращая перегрев и пожар.
- Защита от перенапряжения: Встроенный металлический окисный переклинивающий элемент (MOV) — поглощает импульсы переvoltaжа (до 6 кВ) от молний или нештатных режимов сети, защищая последующее оборудование.
- Совместимость: Универсальная — подходит для защиты блоков питания GE (например, IC697PWR748, IS210BPPBH2CAA) и других брендов (Siemens, Rockwell), а также контроллеров, модулей IO и панелей оператора.
- Температурный диапазон работы: -25 °C до +70 °C — адаптирован к экстремальным условиям, включая холодные производственные зоны или нагретые шкафы с мощным оборудованием.
- Класс защиты корпуса: IP20 (для установки в закрытые шкафы) — защищает внутренние компоненты от пыли и посторонних предметов, но не от влаги.
- Конструкция и монтаж: Ширина 35 мм (для DIN-рейки), глубина 100 мм — компактный дизайн экономит пространство в шкафу, позволяя монтировать фильтр между входным кабелем и блоком питания.
- Индикатор состояния: Зеленый светодиодный индикатор — сигнализирует о нормальной работе фильтра (питание есть, нет короткого замыкания или перегрева).
Преимущества и особенности
- Комбинированная фильтрация помех: GE DFP100 устраняет как высоко-, так и низкочастотные помехи — в отличие от специализированных фильтров, которые защищают только от одной категории помех. Это делает его универсальным для сложных промышленных сред, где источники помех могут быть различными (инверторы, электродвигатели, радиосигналы).
- Широкая совместимость и простота установки: Модуль GE DFP100 подходит для большинства блоков питания и контроллеров — не требует сложной настройки, а лишь подключается последовательно в цепь входного питания шкафа. Переключаемое входное напряжение (110/220 ВАК) позволяет использовать его в разных странах, что удобно для международных проектов.
- Дополнительная защита от переvoltaжа и замыкания: MOV-элемент и тепловой предохранитель делают GE DFP100 не только фильтром, но и защитным устройством — он поглощает опасные импульсы переvoltaжа (например, от молний) и предотвращает короткое замыкание в цепи, защищая дорогостоящее оборудование от повреждения.
- Экстремальная температурная устойчивость: Диапазон работы -25 °C до +70 °C позволяет GE DFP100 работать в холодных производственных зонах (например, склады морозного хранения) или нагретых шкафах (где температура повышается из-за мощных модулей), не теряя эффективности фильтрации.
Примеры применения в отраслях
- Металлургия (станины для резки металла): В станине с плазменной резкой GE DFP100 установлен между сетью электроснабжения и блоком питания контроллера Series 90-70. Плазменный резак генерирует сильные высокочастотные помехи, которые могут искажать сигналы контроллера — GE DFP100 снижает эти помехи на 45 дБ, гарантируя точную работу резки и предотвращая сбои в программном управлении.
- Машиностроение (линии сборки автомобилей): В линии с роботами-манипуляторами GE DFP100 защищает блок питания контроллера RX3i от помех, возникающих при включении/выключении мощных приводов роботов. Без фильтра перепады напряжения от приводов могли бы привести к потере данных в контроллере или остановке линии — GE DFP100 стабилизует входное напряжение, обеспечивая непрерывную работу (производительность 60 автомобилей в час).
- Холодильная промышленность (склады морозного хранения): В складе с температурой -20 °C GE DFP100 защищает блок питания системы управления вентиляторами и клапанами. Холодные условия не влияют на эффективность фильтра — он продолжает устранять помехи от компрессоров холодильной системы, предотвращая сбои в регулировании температуры и сохранение товаров.
- Энергетика (малые ГЭС): В газовой электростанции с мощностью 10 МВт GE DFP100 защищает контроллер Mark VIe от помех, возникающих при работе газового двигателя. Импульсные помехи от двигателя могут искажать данные датчиков давления и температуры — GE DFP100 снижает эти помехи до безопасного уровня, гарантируя стабильную генерацию электроэнергии.
Сравнение с конкурентами
Сравним GE DFP100 с аналогичным фильтром питания — Siemens 3RW4427-1BC44 (FILTRO S7, 10 А, 230 ВАК):
| Параметр | GE DFP100 | Siemens 3RW4427-1BC44 |
|---|---|---|
| Тип фильтрации | Комбинированная (высоко+низкочастотная) | Только высокочастотная |
| Rated входное напряжение | 110/220 ВАК (переключаемый) | 230 ВАК (фиксированное) |
| Rated рабочий ток | 10 А | 10 А |
| Эффективность фильтрации (высокочастотные) | ≥40 дБ (150 кГц–30 МГц) | ≥35 дБ (150 кГц–30 МГц) |
| Защита от переvoltaжа | MOV-элемент (до 6 кВ) | Отсутствует |
| Температурный диапазон | -25 °C – +70 °C | 0 °C – +60 °C |
| Цена (примерная) | 150–200 долларов | 180–230 долларов |
GE DFP100 преимуществует комбинированной фильтрацией, переключаемым входным напряжением, наличием MOV-элемента для защиты от переvoltaжа и более широким температурным диапазоном. Для пользователей, работающих в сложных промышленных условиях с разными источниками помех, GE DFP100 становится более универсальным и надежным выбором — он предоставляет комплексную защиту, в то время как Siemens фильтр ограничивается только высокочастотными помехами и не подходит для холодных зон.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Рассчитайте Rated рабочий ток системы — если общая потребность шкафа (блок питания + контроллер + модули) ≤9 А (с запасом 10%), GE DFP100 (10 А) подойдет; для более мощных систем выберите модели с большим током (например, GE DFP200 — 20 А).
- Учтите тип помех в сети — если помехой являются как перепады напряжения (от электродвигателей), так и высокочастотные сигналы (от инверторов), GE DFP100 с комбинированной фильтрацией — единственный подходящий выбор; для чисто высокочастотных помех можно рассмотреть специализированные модели.
- Проверьте условие эксплуатации — если система работает в холодных зонах (<0 °C), GE DFP100 (-25 °C – +70 °C) предпочтительнее фильтров с более узким температурным диапазоном.
-
Меры предосторожности:
- Отключите питание сети перед установкой/удалением модуля — работа с подключенным напряжением может привести к электрокражению или короткому замыканию.
- Подключайте фильтр GE DFP100 последовательно в цепь входного питания шкафа — он должен быть первым компонентом после ввода питания, чтобы защитить все последующие оборудование (блок питания, контроллер).
- Регулярно проверяйте индикатор состояния — если зеленый светодиод не горит, это указывает на проблему (отключение питания, сбой фильтра или короткое замыкание); замените модуль немедленно, чтобы не оставить оборудование без защиты.
- Не превышайте Rated рабочий ток — длительная перегрузка (>10 А) может повредить тепловой предохранитель и отключить фильтр, лишая систему защиты от помех.
