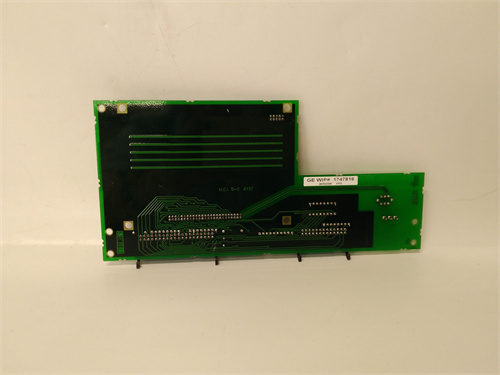

GE DS200AAHAG2A

Описание

Общая характеристика продукта GE DS200AAHAG2A

Технические параметры GE DS200AAHAG2A

• Параметры обработки сигналов:
  • Тип модуля: Analog Alarm & HMI Gateway — обработка аналоговых сигналов + сигнализация + связь с HMI;
  • Количество аналоговых входов (AI): 16 каналов (независимых), поддерживаются сигналы 4–20 мА DC / 0–5 В DC;
  • Количество аналоговых выходов (AO): 8 каналов (независимых), сигналы 4–20 мА DC (для управления исполнительными механизмами);
  • Точность сигналов: ±0,1% от полного диапазона (FS) при температуре 25 ± 5 °C — гарантирует достоверность данных для регулирования.
• Коммуникационные и интерфейсные параметры:
  • Интерфейсы с системой GE Speedtronic:
    • Внутренняя шина GE Profinet IRT (100 Мбит/с, задержка <1 мс) — для связи с контроллерами Mark VI / Mark VIe;
    • Ethernet (10/100 Мбит/с, TCP/IP) — для передачи данных в HMI GE CIMPLICITY;
  • Протоколы передачи: Modbus TCP/IP, OPC UA — для интеграции с внешними системами SCADA/DCS;
  • Сигнальная лампа: Встроенная светодиодная индикация (красный/зеленый) — отображение состояния модуля (норма/авария).
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для технических помещений электростанций);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic Mark VI / Mark VIe);
  • Питание: 24 В DC (диапазон 18–30 В DC) — из шкафа питания системы автоматики;
  • Потребляемый ток: ≤1,5 А (при работе всех каналов);
  • Изоляция: 2500 В AC (между каналами, между каналами и шиной) — по стандарту IEC 60664-1, защищает от перепадов напряжения.
• Функции сигнализации и безопасности:
  • Количество аварийных входов (DI): 8 каналов (NC/NO контакты) — для сигнализации критических неполадок;
  • Уровень безопасности: SIL 2 (по стандарту IEC 61508) — для систем с требованиями к функциональной безопасности;
  • Самодиагностика: Мониторинг состояния каналов (отрыв кабеля, перегрузка, неисправность модуля) — отправка ошибок в контроллер Mark VI.

Преимущества и особенности GE DS200AAHAG2A

1. Комплексная функциональность: Сочетание обработки аналоговых сигналов, сигнализации аварий и связь с HMI делает GE DS200AAHAG2A универсальным — не требуется дополнительных модулей для этих задач, что сокращает количество компонентов в шкафу и снижает риск отказов.
2. Высокая точность и стабильность: Точность ±0,1% FS гарантирует, что GE DS200AAHAG2A передает достоверные данные о параметрах турбины/генератора (например, температура масла, давление пара) — критически важно для точного регулирования и предотвращения перегрузок.
3. Глубокая интеграция с системами GE: GE DS200AAHAG2A полностью совместим с контроллерами GE Speedtronic Mark VI / Mark VIe и HMI CIMPLICITY — не требуется дополнительные адаптеры или драйверы. Настройка выполняется через стандартное ПО GE ToolboxST, сокращая время монтажа.
4. Устойчивость к электромагнитным помехам: Соответствие стандартам EN 61000-6-2 (индустриальная среда) и высокая изоляция (2500 В AC) защищают GE DS200AAHAG2A от помех от силовых линий и трансформаторов — актуально для электростанций с высоким уровнем электромагнитного фона.
5. Долговечность и надежность: Использование компонентов класса “энергетика” (срок службы >100 000 часов при номинальном режиме) и SIL 2 гарантируют стабильную работу GE DS200AAHAG2A в критических процессах — остановка модуля не приведет к аварии благодаря избыточным системам GE.

Примеры применения GE DS200AAHAG2A в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС с генератором мощностью 300 МВт GE DS200AAHAG2A интегрируется в систему Speedtronic Mark VIe — 16 AI каналов собирают данные о температуре пара (4–20 мА), давлении в турбине (4–20 мА) и уровне масла (0–5 В), 8 AO каналов управляют приводами клапанов подачи топлива. При превышении температуры (сигнал >20 мА) модуль активирует аварийную сигнализацию и отправляет команду на снижение подачи топлива.
• Гидроэлектростанция (ГЭС): В ГЭС GE DS200AAHAG2A контролирует параметры гидротурбины — AI каналы подключены к датчикам скорости ротора (4–20 мА) и уровня воды в резервуаре (0–5 В), AO каналы управляют приводами вентилей регулирования расхода воды. Данные передаются в HMI CIMPLICITY, позволяя операторам отслеживать состояние турбины в реальном времени.
• Крупный промышленный комплекс (металлургический завод): В заводе с собственным генератором мощностью 50 МВт GE DS200AAHAG2A обеспечивает сигнализацию о неполадках — 8 DI каналов подключены к аварийным кнопкам, а модуль отправляет сигналы в контроллер Mark VI для остановки генератора при критических неполадках (например, короткое замыкание в обмотке).
• Атомная электростанция (АЭС): В АЭС GE DS200AAHAG2A используется в системе управления вспомогательными генераторами — AI каналы собирают данные о напряжении (4–20 мА) и частоте (4–20 мА), AO каналы регулируют выходной ток. SIL 2 соответствие гарантирует безопасность работы, предотвращая неконтролируемые изменения параметров.

Сравнение GE DS200AAHAG2A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE DS200AAHAG2A

Рекомендации по выбору

1. Оцените тип и мощность оборудования: Выбирайте GE DS200AAHAG2A если вы используете контроллеры GE Speedtronic Mark VI / Mark VIe для управления турбинами или генераторами мощностью 10 МВт – 1 ГВт. Для менее мощных установок (<10 МВт) рекомендуйте более компактные модули GE (например, DS200ADAGH1A).
2. Учтите требования к безопасности: Если система требует уровня SIL 2 (например, АЭС, крупные ТЭС), GE DS200AAHAG2A подходит лучше, чем Siemens Sinamics DCM (SIL 1).
3. Проверьте количество сигналов: Если нужно обработать 12–16 аналоговых входов и 6–8 выходов, GE DS200AAHAG2A оптимальнее, чем Emerson Ovation 1C31234G01 (меньше каналов).

Меры предостережения

1. Профессиональная настройка: Настройку GE DS200AAHAG2A должен выполнять специалист с сертификацией GE — неправильная калибровка сигналов может привести к нестабильности генератора или аварии.
2. Регулярная диагностика: Раз в 3 месяца проверяйте логи ошибок через ПО GE ToolboxST — выявляйте неисправные каналы или поврежденные кабели до возникновения критических неполадок.
3. Защита от перепадов напряжения: Установите защитные диоды и стабилиторы в цепях питания — это предотвращает повреждение модуля при скачках напряжения в сети электростанции.
4. Монтаж в защищенных шкафах: Из-за IP20 монтируйте GE DS200AAHAG2A только в шкафы GE Speedtronic с температурой 0–60 °C и влажностью <95% (без конденсации), защищённых от пыли и вибраций.
