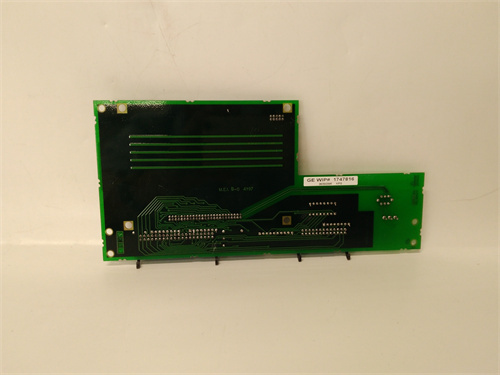

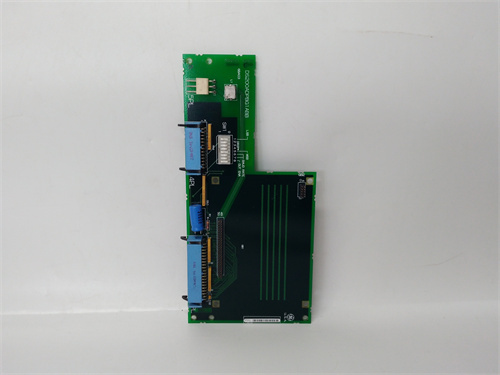

GE DS200AAHAH2A

Описание

Общая характеристика продукта GE DS200AAHAH2A

Технические параметры GE DS200AAHAH2A

• Параметры аналоговых входов (AI):
  • Количество каналов: 16 независимых каналов;
  • Поддерживаемые сигналы: 4–20 мА DC (стандарт для датчиков давления, температуры), 0–5 В DC (для низковольтных сенсоров);
  • Точность измерения: ±0,1% от полного диапазона (FS) при температуре 25 ± 5 °C; ±0,2% FS в диапазоне 0–60 °C — гарантирует достоверность данных для регулирования;
  • Изоляция каналов: 2500 В AC (между каналами, между каналами и шиной) — по стандарту IEC 60664-1, защищает от перепадов напряжения.
• Параметры аналоговых выходов (AO):
  • Количество каналов: 8 независимых каналов;
  • Тип сигнала: 4–20 мА DC (для управления регулирующими клапанами, приводами насосов);
  • Максимальная нагрузка на канал: ≤500 Ом (для подключения длинных кабелей до 1000 м);
  • Точность输出 сигнала: ±0,1% FS — обеспечивает стабильные команды для исполнительных механизмов.
• Коммуникационные и электрические параметры:
  • Интерфейс с контроллером GE Speedtronic: Внутренняя шина GE Profinet IRT (100 Мбит/с, задержка <1 мс) — реальное время передачи данных;
  • Дополнительный интерфейс: Ethernet (10/100 Мбит/с, TCP/IP) — для передачи данных в HMI GE CIMPLICITY и системы диагностики;
  • Протоколы: Modbus TCP/IP, OPC UA — для интеграции с внешними SCADA/DCS (например, Siemens PCS 7);
  • Питание: 24 В DC (диапазон 18–30 В DC) — из шкафа питания системы Speedtronic;
  • Потребляемый ток: ≤1,2 А (при работе всех каналов).
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для технических помещений электростанций);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic Mark VI / Mark VIe);
  • Форм-фактор: Стандартный модуль GE (размеры под шкаф Speedtronic — 150 мм × 100 мм × 50 мм);
  • Устойчивость к EMC: Соответствие EN 61000-6-2 (индустриальная среда) и EN 61000-6-4 — устойчивость к электромагнитным помехам от силовых линий.
• Функции диагностики и безопасности:
  • Самодиагностика: Мониторинг состояния каналов (отрыв кабеля, короткое замыкание, перегрузка) — отправка ошибок в контроллер Mark VI;
  • Уровень безопасности: SIL 2 (по стандарту IEC 61508) — для систем с требованиями к функциональной безопасности;
  • Индикация: Встроенные светодиоды (красный/зеленый) — отображение состояния каждого канала (норма/авария).

Преимущества и особенности GE DS200AAHAH2A

1. Высокая точность и стабильность сигналов: Точность ±0,1% FS гарантирует, что GE DS200AAHAH2A передает данные без искажений — критически важно для регулирования параметров турбины (например, температура пара ±1 °C) или генератора (напряжение ±0,5%). Стабильность при изменении температуры (0–60 °C) предотвращает неконтролируемые колебания процессов.
2. Глубокая интеграция с системами GE: GE DS200AAHAH2A полностью поддерживается ПО GE ToolboxST и совместим с контроллерами Speedtronic Mark VI / Mark VIe — не требуется дополнительные адаптеры или драйверы. Настройка каналов, калибровка и тестирование выполняются через единственный интерфейс, сокращая время монтажа до 2–3 часов.
3. Расширенная диагностика и безопасность: Функция мониторинга каналов позволяет операторам быстро выявить неполадки (например, разрыв кабеля к датчику давления) через HMI CIMPLICITY — до остановки процесса. Соответствие SIL 2 подтверждает, что GE DS200AAHAH2A соответствует международным стандартам безопасности для критических систем.
4. Устойчивость к экстремальным условиям: Работа в диапазоне 0–60 °C и высокая изоляция (2500 В AC) делают GE DS200AAHAH2A подходящим для электростанций с суровыми условиями — например, ТЭС с высокими температурами в технических помещениях или ГЭС в влажных климатах.
5. Масштабируемость: 16 AI + 8 AO каналов позволяют GE DS200AAHAH2A подключать множество датчиков и исполнителей — для крупных турбин с несколькими секциями (например, паровые турбины с высоким и низким давлением) можно комбинировать несколько модулей через шину Profinet IRT.

Примеры применения GE DS200AAHAH2A в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС с паровой турбиной мощностью 250 МВт GE DS200AAHAH2A собирает данные о температуре пара (10 AI каналов, 4–20 мА) и давлении в камерах турбины (6 AI каналов, 4–20 мА). AO каналы (8 шт.) управляют приводами клапанов подачи топлива — при превышении температуры пара (сигнал >18 мА) модуль отправляет команду на снижение подачи, поддерживая стабильную работу турбины.
• Гидроэлектростанция (ГЭС): В ГЭС GE DS200AAHAH2A контролирует параметры гидротурбины — AI каналы подключены к датчикам скорости ротора (4–20 мА) и уровня воды в резервуаре (0–5 В), AO каналы управляют вентиляторами регулирования расхода воды. Данные передаются в контроллер Mark VIe через Profinet IRT, задержка <1 мс гарантирует мгновенную реакцию на изменения параметров.
• Крупный металлургический завод (с собственной ТЭС): В заводе с генератором мощностью 50 МВт GE DS200AAHAH2A управляет системой охлаждения генератора — AI каналы собирают данные о температуре охлаждающей воды (4–20 мА), AO каналы регулируют скорость насосов подачи воды. При перегреве (сигнал >20 мА) модуль активирует аварийную сигнализацию и останавливает насосы для предотвращения повреждения генератора.
• Атомная электростанция (АЗЭС): В АЗЭС GE DS200AAHAH2A используется в вспомогательных системах — AI каналы собирают данные о напряжении вспомогательных генераторов (4–20 мА), AO каналы регулируют выходные параметры. SIL 2 соответствие гарантирует безопасность, а высокая изоляция защищает модуль от перепадов напряжения в силовых сетях.

Сравнение GE DS200AAHAH2A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE DS200AAHAH2A

Рекомендации по выбору

1. Совместимость с оборудованием GE: Выбирайте GE DS200AAHAH2A если вы используете системы GE Speedtronic Mark VI / Mark VIe — это гарантирует безпроблемную интеграцию и поддержку от производителя.
2. Оцените количество сигналов: Если нужно обработать 12–16 AI и 6–8 AO сигналов (например, для средних турбин 50–300 МВт), GE DS200AAHAH2A оптимальнее, чем модули с меньшим количеством каналов.
3. Требования к безопасности: Для систем с требованиями SIL 2 (например, АЭС, крупные ТЭС) GE DS200AAHAH2A подходит лучше, чем Siemens SM 334 (SIL 1).

Меры предостережения

1. Профессиональная калибровка: Калибровку GE DS200AAHAH2A должен выполнять специалист с сертификацией GE — используйте ПО GE ToolboxST и стандартные калибровочные приборы (точность ±0,01%). Неправильная калибровка приведет к искажению сигналов и нестабильности процесса.
2. Регулярная диагностика: Раз в 3 месяца проверяйте логи ошибок через HMI CIMPLICITY — выявляйте неисправные каналы, поврежденные кабели или датчики до возникновения аварий.
3. Защита кабелей: Используйте экранированные кабели с сечением ≥0,5 мм² для AI/AO цепей — экран заземлите на оба конца, чтобы снизить электромагнитные помехи от силовых линий.
4. Монтаж в шкафах GE: Монтируйте GE DS200AAHAH2A только в оригинальные шкафы GE Speedtronic — они обеспечивают нужное охлаждение (температура 0–60 °C) и защиту от пыли/влаги.
