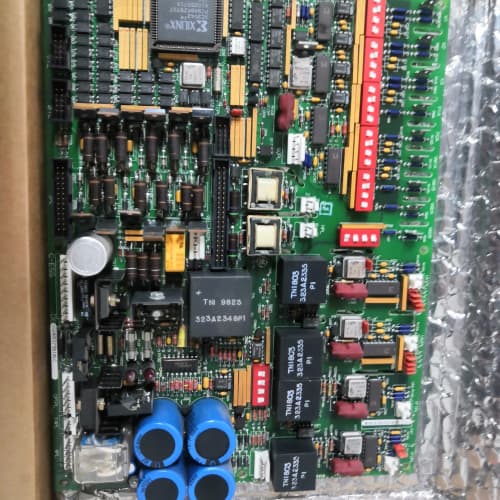

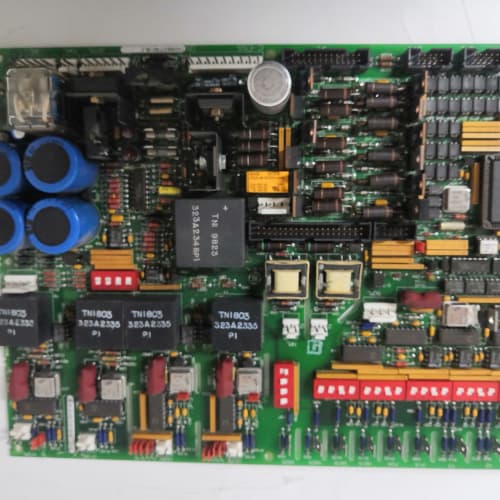

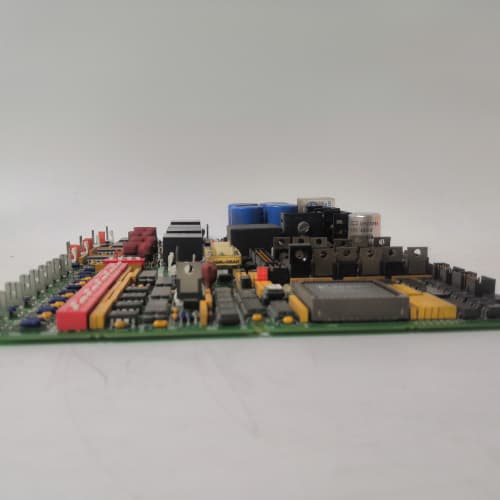

GE DS200ADCIF1ABA | Плата оптоволоконного интерфейса Mark V

Описание

Product Introduction (Описание)

DS200ADCIF1ABA — это не совсем обычная плата. Если все предыдущие модули (ACNAG1, AAHAG1 и т.д.) — это «сенсоры», которые напрямую принимают сигналы с датчиков, то эта плата — транспортный мост. Она стоит в стойке управления и принимает данные от удалённых аналоговых модулей (которые физически находятся в другом шкафу или даже в другом здании), преобразует эти сигналы в оптический цифровой код и передаёт процессорному модулю Mark V через VME-шину.

Вот в чём фишка: оптоволокно даёт полную гальваническую развязку и устойчивость к электромагнитным помехам. Если у вас есть аналоговые датчики в цехе с мощными частотниками или электродвигателями, медный кабель длиной 50 метров будет собирать все наводки, и показания «поплывут». По оптике — никаких помех, расстояние до 2 километров, и земляные контуры полностью исключены. Это классическое решение для энергетики, где стойки управления разнесены по разным этажам или зданиям.

По опыту, плата надёжная, но капризная к качеству оптических коннекторов и чистоте торцов ST-разъёмов. Одна пылинка — и луч рассеивается, связь теряется. Поэтому менять её нужно с особой аккуратностью, и обязательно иметь при себе спирт для протирки оптики.

Key Technical Specifications (Характеристики)

SOP Quality Control (Прозрачность контроля качества)

С оптическими платами мы работаем с особой тщательностью — потеря сигнала на 0.5 дБ может быть критичной.

• Входной контроль. Проверяем маркировку «ABA» на плате. Визуально — осматриваем ST-коннекторы (нет ли царапин на оптическом торце, не погнуты ли центрирующие втулки). Проверяем состояние излучающего светодиода (не пожелтел ли корпус).
• Тест оптических параметров. Подключаем плату к оптическому тестеру (измеряем мощность передатчика на длине волны 820 нм). Мощность должна быть в пределах −10 дБм ± 1 дБ. Приёмник должен иметь чувствительность не хуже −25 дБм.
• Тест на затухание. Подключаем плату к эталонному кабелю длиной 2 км с известным затуханием (2.5 дБ) и проверяем наличие сигнала и отсутствие битовых ошибок.
• Тест на электрические параметры. Проверяем потребление тока — не более 0.5 А. Измеряем пульсации на выходе стабилизатора (не более 20 мВ).
• Тест на помехоустойчивость. Имитируем импульсную помеху по питанию — плата не должна сбрасывать связь.
• Проверка прошивки. Считываем версию — для ADCIF1ABA актуальная версия 2.0.
• Финальная упаковка. В антистатический пакет, затем в пенопласт с защитой оптических разъёмов (обязательно закрываются колпачками). Коробка пломбируется.

Tech Pitfall Guide (Руководство по избежанию ошибок)

Оптика — это не провода. Требует другой культуры обращения.

Попадание пыли или жира на оптический торец
Самая частая причина потери связи — грязный или зацарапанный торец ST-коннектора. Даже микронная пылинка рассеивает луч, и мощность на приёмнике падает на 1–2 дБ.
Реальный случай: Сургут, ГРЭС. Пропала связь с удалённой стойкой. При осмотре торца коннектора — отпечаток пальца. Протёрли спиртом — связь восстановилась.

Превышение длины кабеля или использование одномодового волокна
Плата рассчитана на многомодовое волокно 62.5/125. Если по ошибке использовать одномодовое волокно (9/125) или кабель длиннее 2 км, затухание будет слишком большим, и приёмник «не увидит» сигнал.
Реальный случай: Тюмень, нефтепромысел. Протянули оптоволокно 3 км к удалённому модулю — связь не работала. Пришлось поставить оптический репитер.

Неправильное подключение TX и RX (перепутали порты)
Оптический интерфейс работает по принципу «передатчик — приёмник». Если на одной стороне подключить TX к TX, а RX к RX — связи не будет.
Реальный случай: Омск, НПЗ. Заменили плату, а связь не появилась. Оказалось, перепутали ST-коннекторы (TX/RX). Переподключили — заработало.

Изгиб кабеля с радиусом менее 30 мм
Оптическое волокно боится перегибов. Если кабель сильно перегнуть (радиус менее 30 мм), волокно может лопнуть или микротрещина, и затухание резко возрастёт.
Реальный случай: Пермь, цех КИП. После прокладки кабеля в кабель-канале связь работала, но с периодическими сбоями. Нашли место с изгибом под 90° — заменили кабель и разложили аккуратно.

Пробой лазерного диода при статическом электричестве
Хотя это не лазер, а светодиод, он всё равно чувствителен к статике. Прикосновение к оптическому модулю без браслета может повредить драйвер излучателя.
Реальный случай: Волгоград, ТЭЦ. Инженер без браслета отключил плату и сразу взялся за оптический модуль — после включения передатчик давал мощность на 4 дБ ниже нормы. Заменили плату.

Installation & Configuration Guide (Установка и настройка)

Замена DS200ADCIF1ABA требует бережного обращения с оптикой. Время — 40 минут.

Шаг 1. Подготовка (15 мин)

• ⚠️ Остановите обмен данными с удалённой стойкой.
• Обесточьте стойку Mark V.
• Запаситесь спиртом и безворсовыми салфетками для протирки оптических коннекторов.
• Сфотографируйте расположение ST-коннекторов (какой TX, какой RX).

Шаг 2. Демонтаж (10 мин)

• Открутите винты, извлеките плату.
• Аккуратно отсоедините оптические кабели (не тяните за сам кабель, берите за разъём).
• Сразу закройте торцы кабелей защитными колпачками, чтобы не запылились.

Шаг 3. Установка (10 мин)

• Достаньте новую плату из упаковки.
• Протрите оптические торцы платы спиртом (если они не закрыты колпачками).
• Вставьте плату до упора, зафиксируйте.
• Протрите торцы кабелей спиртом, продуйте сжатым воздухом (если есть).
• Подключите оптические кабели точно по схеме (TX на RX, RX на TX).

Шаг 4. Включение и тестирование (10–15 мин)

• Включите питание стойки.
• На АРМ проверьте, что плата определилась без ошибок.
• ⚠️ Проверьте индикацию: светодиод TX должен гореть (передатчик активен). Светодиод RX должен мигать при приёме данных. Если горит «Link Fault» — проблема в оптике.
• Проверьте связь с удалённой стойкой — отправьте тестовый запрос и получите ответ.
• Если всё работает — загрузите рабочую конфигурацию.

Frequently Asked Questions (FAQ)

В чём отличие DS200ADCIF1ABA от обычных аналоговых плат (AAHAG1/ACNAG1)?
Эта плата не собирает сигналы с датчиков сама. Она является мостом между процессорным модулем и удалёнными аналоговыми блоками, передавая данные по оптоволокну. Обычные аналоговые платы подключаются напрямую к датчикам по медному кабелю.

Можно ли заменить ADCIF1ABA на другую версию (например, без буквы B)?
Буква «B» в конце означает модификацию с увеличенной дальностью (2 км вместо 1 км). Если заменить на версию без «B», максимальная дальность снизится до 1 км — это может быть критично. Лучше использовать ту же версию.

Что делать, если Link Fault горит сразу после замены?
Проверьте три вещи: 1) чистоту торцов ST-разъёмов (протрите спиртом); 2) правильность подключения TX/RX; 3) целостность оптического кабеля (визуально, нет ли перегибов). Если не помогает — замерьте оптическую мощность на выходе платы (должна быть не менее −10 дБм). Если мощность мала — плата неисправна.

Какой максимальный допустимый радиус изгиба оптоволокна?
Для многомодового кабеля 62.5/125 — минимальный радиус изгиба без нагрузки — 30 мм, с нагрузкой — 50 мм. Если у вас есть петли или перегибы, проверяйте их.

Можно ли использовать эту плату для передачи дискретных сигналов?
Нет, она предназначена только для передачи данных от аналоговых модулей. Для дискретных сигналов есть другие платы, например, с оптическим интерфейсом для дискретных I/O.

Как проверить оптический передатчик без кабеля?
В принципе, можно посмотреть на невооружённый глаз (но не долго) — должен быть виден красный свет на торце ST-коннектора (длина волны 820 нм). Но лучше использовать оптический измеритель мощности.

Какая гарантия на восстановленную плату?
Даём 12 месяцев. Гарантия не распространяется на повреждения оптических коннекторов (царапины, сколы) и на внешние повреждения от перегибов кабеля.

Можно ли использовать одномодовое волокно с этой платой?
Технически — можно, но дальность резко упадёт (менее 100 метров), потому что светодиодный передатчик (820 нм) не оптимизирован для одномодового волокна. Используйте только многомодовое.

Как часто нужно чистить оптические разъёмы?
Рекомендуется — каждый раз при подключении/отключении. На практике — не реже одного раза в год при плановом обслуживании. Пыль накапливается даже в закрытых шкафах.
