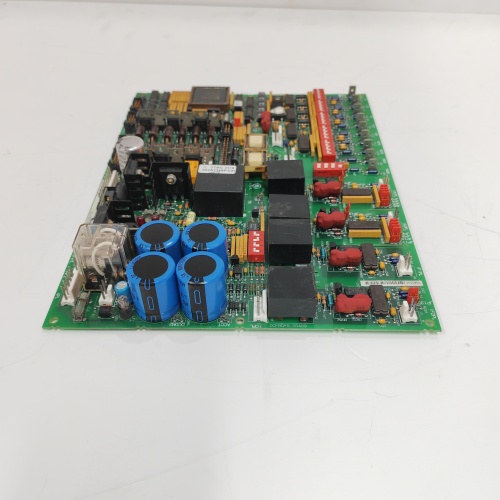

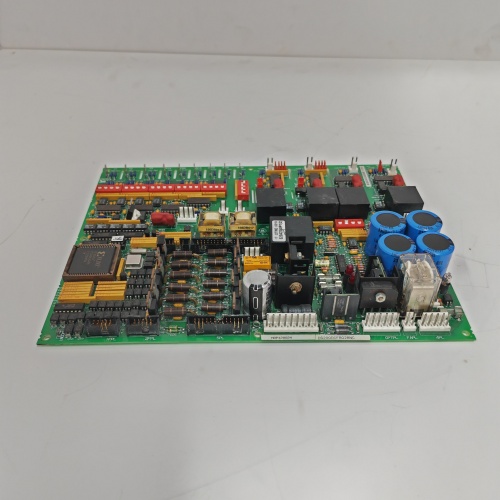

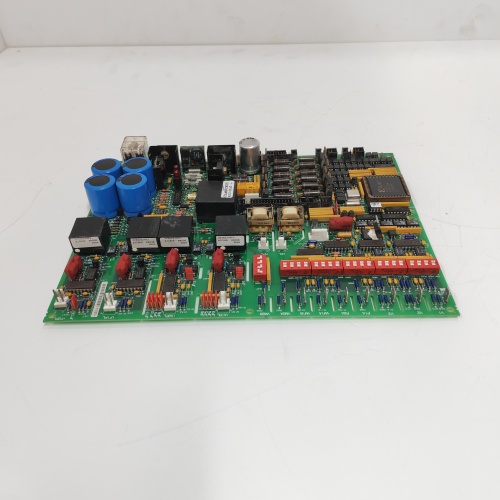

GE DS200ADCIG1ADB | Интерфейс цифровых сигналов с оптикой, 2 км GE

  • Модель: DS200ADCIG1ADB
  • Бренд: General Electric (GE)
  • Серия: Mark V (Speedtronic)
  • Ключевая функция: Передача цифровых (дискретных) сигналов и данных между процессорными модулями и удалёнными стойками по волоконно-оптическому кабелю с диагностикой линии и циклическим контролем ошибок.
  • Тип продукта: Плата волоконно-оптического интерфейса для цифровых сигналов (Digital Communication Interface Fiber Optic)
  • Главные характеристики:
    • Оптические порты: 2 (передатчик и приёмник, ST-коннекторы)
    • Дальность передачи: до 2 км (многомодовое волокно)
    • Цифровые каналы: 16 входов/выходов (конфигурируемые)
    • Скорость передачи: до 1 Мбит/с
    • Диагностика: CRC-контроль, детекция обрыва линии
Категория: Артикул: GE DS200ADCIG1ADB Бренд:

Описание



Product Introduction (Описание)

DS200ADCIG1ADB — это плата, которая отвечает за цифровой обмен между стойками Mark V по оптоволокну. Она принимает дискретные сигналы от удалённых модулей (например, состояния клапанов, сигналы блокировок, кнопки аварийной остановки) и передаёт их в процессорный модуль без потерь и искажений, которые неизбежны на длинных медных линиях в условиях сильных электромагнитных помех.

Вот в чём фишка: в отличие от аналоговой версии, эта плата работает с цифровыми пакетами, а не с аналоговыми сигналами. Она не только передаёт состояние входов (0/1), но и контролирует целостность линии с помощью циклического избыточного кода (CRC). Если в кабеле возникают помехи, плата обнаруживает битые пакеты и запрашивает повторную передачу. Это гарантирует, что процессор не получит ложный сигнал аварии из-за случайной наводки.

Кроме того, плата имеет 16 конфигурируемых цифровых каналов — их можно настроить как входы или выходы. Это очень удобно для гибкой архитектуры: например, 8 входов для сбора сигналов с удалённого поля и 8 выходов для управления исполнительными механизмами в той же зоне. По опыту, такие платы часто стоят в системах, где стойка управления находится в чистом помещении, а силовые шкафы с контакторами — в цехе, на расстоянии 300–500 метров.

Надёжность у платы высокая, но слабое место — оптика, как и у любой аналогичной платы. Грязный коннектор, пыль на торце ST-разъёма или изгиб кабеля — и связь «плавает». Поэтому при замене — только чистые руки, спирт и строгий порядок подключения.



Key Technical Specifications (Характеристики)

Параметр Значение
Напряжение питания +5 В пост. тока (от VME-шины)
Потребляемый ток 0,6 А (макс.)
Цифровые каналы 16 (конфигурируемые как входы или выходы, с гальванической изоляцией)
Напряжение логических сигналов 24 В пост. тока (для входов/выходов)
Тип выходов Транзисторные ключи (NPN/PNP, программируемые)
Оптические порты 2 порта: TX и RX, ST-коннекторы
Тип волокна Многомодовое 62.5/125 мкм
Длина волны 820 нм (светодиодный передатчик)
Максимальная дальность 2 км
Потери в кабеле Не более 3 дБ на км (на 820 нм)
Скорость передачи 1 Мбит/с
Контроль ошибок CRC-16, автоматический запрос повторной передачи
Диагностика Контроль оптической мощности, детекция обрыва линии
Интерфейс связи с CPU VME-шина (разъём P1/P2)
Индикация состояния Светодиоды: Power, TX Active, RX Active, Link Fault, Channel Status
Диапазон рабочих температур от 0 до +55 °C
Влажность до 95 % (без конденсата)



SOP Quality Control (Прозрачность контроля качества)

С цифровой оптикой — особый контроль. Мы проверяем не только оптику, но и все 16 каналов.

  • Входной контроль. Проверяем маркировку «ADB» на плате. Визуально — осматриваем ST-коннекторы (нет ли царапин и грязи), проверяем состояние клемм цифровых каналов (не окислены ли).
  • Тест оптических параметров. Измеряем мощность передатчика (должна быть не менее −10 дБм). Проверяем чувствительность приёмника (не хуже −25 дБм).
  • Тест цифровых каналов. Подаём 24 В на каждый вход — плата должна видеть логическую «1». Замыкаем вход на 0 В — «0». Для выходов: задаём команду через VME и проверяем замыкание ключа (ток не менее 0.5 А).
  • Тест на ошибки передачи. Включаем плату в пару с эталонным модулем и прогоняем 10 000 пакетов (с данными «1» и «0»). Ошибок быть не должно (CRC гарантирует).
  • Тест на восстановление после обрыва. Отключаем оптический кабель на 5 секунд, затем восстанавливаем — плата должна автоматически переинициализировать связь без ручного вмешательства.
  • Проверка прошивки. Считываем версию — для ADCIG1ADB актуальная версия 3.0.
  • Финальная упаковка. В антистатический пакет с защитой оптических разъёмов. Обязательно вкладываем памятку по чистке оптики.



Tech Pitfall Guide (Руководство по избежанию ошибок)

Оптика есть оптика, и здесь те же проблемы, что у ADCIF1ABA, плюс специфика дискретных каналов.

Неправильная конфигурация каналов (вход/выход)
Каждый из 16 каналов настраивается перемычкой (вход/выход). Если вы поставите перемычку на «Input», а подключите нагрузку (например, катушку реле), выходной транзистор не включится, и управление не сработает.
Реальный случай: Рязань, ТЭЦ. После замены платы не открывался клапан. Оказалось, на канале управления стояла перемычка «Input» вместо «Output». Переставили — клапан заработал.

Превышение тока на выходных транзисторах
Каждый выход рассчитан на 0.5 А. Если подключить мощный контактор с током 1 А, транзистор сгорит.
Реальный случай: Омск, НПЗ. Подключили два параллельных контактора (по 0.4 А каждый) к одному выходу — суммарный ток 0.8 А. Через месяц транзистор вышел из строя. Пришлось ставить промежуточное реле.

Попадание высокого напряжения на входы (> 30 В)
Входы защищены до 30 В. Если случайно подать 220 В (а это бывает при ошибках монтажа), оптопара сгорит.
Реальный случай: Сургут, ГРЭС. Монтёры перепутали клеммы и подали 220 В на входной канал. Плата перестала видеть этот канал. Заменили оптопару — восстановили.

Затухание оптического сигнала из-за грязных коннекторов (повторяется)
Грязный торец ST-коннектора — самая частая причина потери связи. Даже отпечаток пальца даёт затухание 0.5–1 дБ.
Реальный случай: Волгоград, ТЭЦ. Связь с удалённой стойкой пропадала раз в час. Протёрли торцы коннекторов спиртом — стабилизировалось.

Конфликт адресации при использовании нескольких плат ADCIG1ADB в одной стойке
Если в стойке стоят две такие платы, на них нужно выставить разные адреса на DIP-переключателях. Если адреса совпадают — процессор может «зависнуть» при опросе.
Реальный случай: Пермь, цех КИП. После установки второй платы система перестала опрашивать первую. Выставили разные адреса — проблема ушла.



Installation & Configuration Guide (Установка и настройка)

Замена DS200ADCIG1ADB требует внимания к конфигурации каналов и оптике. Время — 45 минут.

Шаг 1. Подготовка (15 мин)

  • ⚠️ Остановите обмен данными с удалённой стойкой.
  • Обесточьте стойку Mark V.
  • Подключитесь к Toolbox и сохраните файл конфигурации (назначение каждого из 16 каналов).
  • Сфотографируйте перемычки (выбор входа/выхода для каждого канала) и DIP-переключатели (адрес).

Шаг 2. Демонтаж (10 мин)

  • Открутите винты, извлеките плату.
  • Аккуратно отсоедините оптические кабели (берите за разъём, а не за кабель).
  • Отсоедините провода цифровых каналов (запишите, куда что подключалось).

Шаг 3. Установка (15 мин)

  • Достаньте новую плату из упаковки.
  • Протрите оптические торцы платы спиртом.
  • Перенесите настройки перемычек и DIP-переключателей с фотографии.
  • Вставьте плату до упора, зафиксируйте.
  • Подключите оптические кабели (TX на RX, RX на TX).
  • Подключите провода цифровых каналов.

Шаг 4. Включение и тестирование (15 мин)

  • Включите питание стойки.
  • На АРМ проверьте, что плата определилась без ошибок.
  • ⚠️ Проверьте индикацию: TX горит, RX мигает при приёме, Link Fault — не горит.
  • Проверьте все 16 каналов — подайте сигнал на входы и проверьте отображение на АРМ; задайте команды на выходы и измерьте напряжение на клеммах.
  • Проверьте связь с удалённой стойкой — отправьте тестовый пакет и получите ответ.
  • Если всё работает — загрузите рабочую конфигурацию.



Frequently Asked Questions (FAQ)

В чём отличие DS200ADCIG1ADB от DS200ADCIF1ABA?
ADCIF — аналоговый интерфейс (передача аналоговых сигналов), ADCIG — цифровой интерфейс (передача дискретных сигналов и цифровых данных). ADCIG имеет 16 цифровых каналов, ADCIF не имеет собственных каналов — только оптический тракт.

Можно ли заменить ADCIG1ADB на более раннюю версию (например, ADCIG1AA)?
Физически — да, но «ADB» имеет расширенную диагностику (CRC, контроль обрыва) и поддержку большего количества каналов. При замене на более старую версию часть функций будет потеряна. Лучше использовать ту же версию.

Как настроить каналы на вход или выход?
На плате есть перемычки для каждого канала (обычно рядом с клеммником). Положение «IN» — вход, «OUT» — выход. Также можно задать тип выхода (NPN/PNP) через дополнительный DIP-переключатель. Всё это должно быть сфотографировано перед заменой.

Почему после замены некоторые каналы не работают?
Проверьте перемычки — возможно, вы перепутали положение (IN/OUT). Также проверьте, не перепутали ли полярность питания для входов (PNP/NPN). В Toolbox есть диагностика состояния каждого канала — посмотрите, что там показывает.

Что делать, если Link Fault горит постоянно?
Первое — проверьте чистоту торцов ST-коннекторов (протрите спиртом). Второе — убедитесь, что TX и RX не перепутаны (TX подключается к RX удалённой платы, и наоборот). Третье — проверьте целостность оптического кабеля (визуально). Если не помогает — замерьте мощность на выходе платы (должна быть не менее −10 дБм).

Можно ли использовать эту плату для связи с оборудованием сторонних производителей?
Нет, протокол GE — проприетарный. Плата общается только с другими платами того же семейства Mark V. Для связи с другими системами нужен шлюз или преобразователь протокола.

Какова максимальная скорость передачи данных?
Скорость — 1 Мбит/с. Для дискретных сигналов этого достаточно с большим запасом. Время задержки — менее 1 мс.

Какая гарантия на восстановленную плату?
Даём 12 месяцев. Гарантия не распространяется на повреждения оптических коннекторов (царапины, сколы) и на сгоревшие выходные транзисторы (если превышен ток).

Как правильно чистить оптические разъёмы?
Только безворсовыми салфетками, смоченными изопропиловым спиртом (не этанолом!). Движения — от центра к краям, без нажима. Затем продуть сжатым воздухом (без масла). Ни в коем случае не используйте вату — она оставляет ворсинки.
