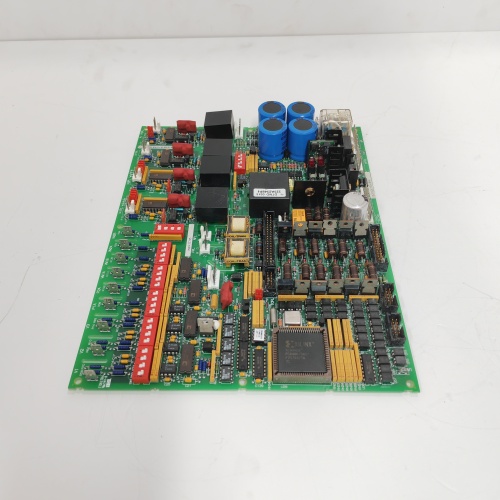

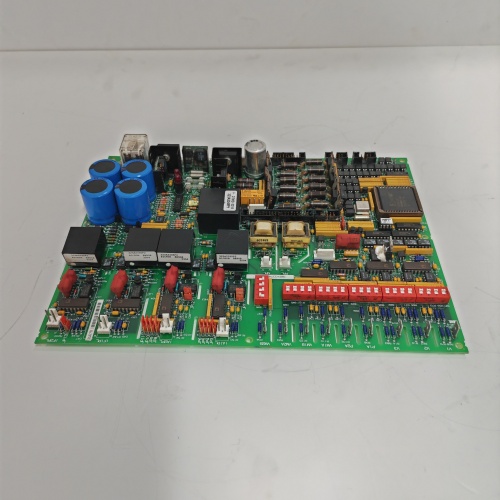

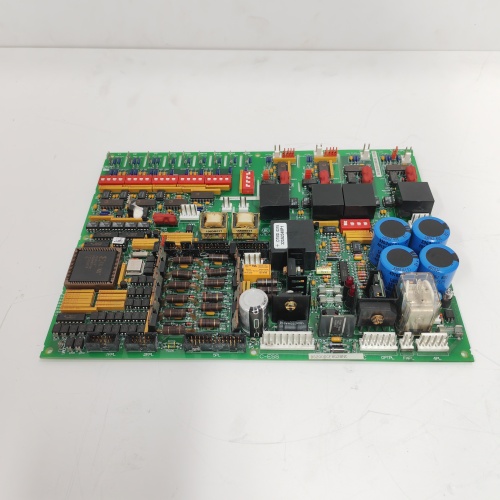

GE DS200ADCIH1 | Плата оптоволоконного HART-интерфейса Mark V

Описание

Product Introduction (Описание)

DS200ADCIH1 — это плата, которая решает проблему удалённого доступа к HART-датчикам. HART — это цифровой протокол, наложенный на токовую петлю 4–20 мА. По медному кабелю он надёжно работает на расстоянии до 300 метров. Если датчик стоит в 1 километре от шкафа управления, связь по меди становится нестабильной — сигнал затухает, наводки от частотников искажают цифровые пакеты. ADCIH1 берёт HART-сигнал, выделяет из него цифровую составляющую, преобразует в оптический код и передаёт по волокну в стойку управления. На приёмной стороне другой такой же модуль восстанавливает HART-сигнал и отдаёт его в процессор.

Вот в чём фишка: плата работает прозрачно для системы управления. Процессор Mark V «думает», что общается с датчиком напрямую по HART, но на самом деле между ними — оптический мост. Это позволяет размещать HART-датчики во взрывоопасных зонах, на открытых площадках, в агрессивных средах, а стойку управления — в безопасном помещении. Кроме того, оптика полностью развязывает цепи — никаких контурных токов, проблем с землёй, помех от сварочных аппаратов или пусковых токов двигателей.

По опыту, плата нечасто встречается, но если она есть в системе, то обычно на крупных объектах — газопроводы, насосные станции, химические производства. Надёжность у неё хорошая, но капризность к чистоте оптики — классическая. Главная беда — потеря синхронизации при загрязнении коннекторов.

Key Technical Specifications (Характеристики)

SOP Quality Control (Прозрачность контроля качества)

С этой платой мы работаем с особым вниманием к HART-части и оптике.

• Входной контроль. Проверяем маркировку «ADCIH1». Визуально — смотрим на ST-коннекторы (царапины), проверяем состояние клемм HART-порта (не окислены). Проверяем, нет ли следов перегрева на согласующих резисторах.
• Тест HART-порта. Подключаем эталонный HART-коммуникатор (Emerson 475) и симулируем датчик. Проверяем чтение диагностики, запись параметров, обмен командами (чтение PV, SV).
• Тест оптических параметров. Измеряем мощность передатчика на выходе (должна быть не менее −10 дБм). Проверяем чувствительность приёмника (не хуже −25 дБм).
• Тест преобразования HART-оптика. Запускаем плату в паре с аналогичной. Пропускаем через них 1000 команд HART (чтение и запись) — ошибок быть не должно.
• Тест на помехи. На HART-порт накладываем синусоидальную помеху 1 В, 50 Гц — плата должна корректно выделять цифровой сигнал.
• Тест на восстановление после обрыва. Отключаем оптический кабель на 5 секунд — связь должна автоматически восстановиться после включения.
• Проверка прошивки. Считываем версию — для ADCIH1 актуальная версия 2.0.
• Финальная упаковка. В антистатический пакет с защитой ST-разъёмов. Вкладываем памятку по чистке оптики.

Tech Pitfall Guide (Руководство по избежанию ошибок)

HART-оптика — специфичная связка. Ошибки монтажа и настройки здесь дают о себе знать сразу.

Неправильное сопротивление нагрузки HART-петли
Для надёжной HART-коммуникации требуется сопротивление в петле от 250 до 600 Ом. Если сопротивление меньше — амплитуда HART-сигнала падает, и плата не может декодировать цифру.
Реальный случай: Тюмень, газопровод. Плата не видела HART-датчик на расстоянии 500 метров. Измерили сопротивление — оказалось 180 Ом. Добавили последовательно резистор 100 Ом — связь появилась.

Конфликт с другими HART-мастерами на той же петле
Если на той же токовой петле работает ещё один HART-коммуникатор (например, ручной 475-й), возникает конфликт — два мастера пытаются общаться одновременно.
Реальный случай: Казань, НПЗ. HART-связь работала с ошибками. Отключили ручной коммуникатор — всё стало стабильно.

Затухание оптического сигнала из-за грязных коннекторов
Классика — пыль, отпечатки пальцев, царапины на торце ST. Затухание даже в 1 дБ может снизить чувствительность приёмника, и связь становится нестабильной.
Реальный случай: Волгоград, ТЭЦ. Связь то появлялась, то пропадала. Протёрли коннекторы спиртом — стабилизировалась.

Ошибка полярности подключения HART-петли
HART-порт имеет полярность (плюс и минус). Если перепутать, плата не сможет декодировать сигнал, хотя ток будет проходить.
Реальный случай: Сургут, ГРЭС. После замены платы HART не читался. Переполюсовали провода на клеммах — заработало.

Пробой оптопары HART-входа при перенапряжении на петле
Вход защищён до 30 В. Если на петлю случайно подать 220 В (часто бывает при обрыве изоляции), оптопара на входе сгорает.
Реальный случай: Омск, НПЗ. Подключили датчик с повреждённой изоляцией — HART-вход «умер». Заменили оптопару — восстановили.

Installation & Configuration Guide (Установка и настройка)

Замена DS200ADCIH1 требует внимания к HART-настройкам и оптике. Время — 45 минут.

Шаг 1. Подготовка (15 мин)

• ⚠️ Остановите HART-обмен с датчиком (переведите систему в локальный режим).
• Обесточьте стойку Mark V.
• Подключитесь к Toolbox и сохраните файл конфигурации HART-порта (адрес датчика, параметры).
• Сфотографируйте перемычки (выбор сопротивления нагрузки, если есть).

Шаг 2. Демонтаж (10 мин)

• Открутите винты, извлеките плату.
• Аккуратно отсоедините оптические кабели (берите за разъём).
• Отсоедините провода HART-петли (пометьте полярность).

Шаг 3. Установка (10 мин)

• Достаньте новую плату из упаковки.
• Протрите оптические торцы платы спиртом.
• Перенесите настройки перемычек с фотографии.
• Вставьте плату до упора, зафиксируйте.
• Подключите оптические кабели (TX на RX, RX на TX).
• Подключите провода HART-петли строго по полярности.

Шаг 4. Включение и тестирование (15 мин)

• Включите питание стойки.
• На АРМ проверьте, что плата определилась без ошибок.
• ⚠️ Проверьте HART-связь — прочитайте статус датчика (первичную переменную PV). Если не читается — проверьте сопротивление в петле и полярность.
• Проверьте оптический канал — светодиод Link Fault не должен гореть.
• Если всё работает — загрузите рабочую конфигурацию.

Frequently Asked Questions (FAQ)

Чем отличается DS200ADCIH1 от DS200ADCIF1ABA?
ADCIF — общий аналоговый интерфейс (передаёт любые аналоговые сигналы по оптике). ADCIH1 — специализированный HART-интерфейс, который работает только с HART-протоколом через 4–20 мА петлю.

Можно ли использовать эту плату для связи с датчиками без HART (только 4–20 мА)?
Нет. Она предназначена только для HART-коммуникации. Если у вас обычный аналоговый датчик (без HART), используйте ADCIF1ABA.

Как проверить, что HART-порт работает, без подключения к CPU?
Подключите к HART-порту ручной коммуникатор (Emerson 475) и попробуйте прочитать датчик, подключённый к той же петле. Если коммуникатор видит датчик — порт работает.

Почему HART-связь работает, но иногда теряются пакеты?
Проверьте сопротивление в петле (должно быть 250–600 Ом). Проверьте чистоту оптических коннекторов. Также проверьте, нет ли конфликта с другим HART-мастером (например, ручным коммуникатором, подключённым параллельно).

Можно ли использовать эту плату с волокном длиной 3 км?
Нет, максимальная дальность — 2 км. При 3 км затухание превысит чувствительность приёмника, и связь будет нестабильной. Используйте оптический репитер для больших расстояний.

Что делать, если светодиод Link Fault горит постоянно?
Проверьте чистоту торцов ST-коннекторов, правильность подключения (TX на RX), целостность кабеля. Измерьте оптическую мощность на выходе передатчика — если она менее −12 дБм, плата неисправна.

Какая гарантия на восстановленную плату?
Даём 12 месяцев. Гарантия не распространяется на повреждения оптических коннекторов и на сгоревший HART-вход из-за подачи высокого напряжения (более 30 В).

Можно ли подключить несколько HART-датчиков к одному HART-порту этой платы?
Да, если датчики работают в режиме Multi-drop (фиксированный ток 4 мА и уникальные адреса). Плата поддерживает опрос нескольких устройств по одному HART-каналу.

Как настроить сопротивление нагрузки HART-порта на этой плате?
Обычно это делается перемычкой на плате (250 Ом или 500 Ом). Если перемычек нет — сопротивление встроенное (обычно 250 Ом). Посмотрите в документации или на самой плате — должно быть подписано.
