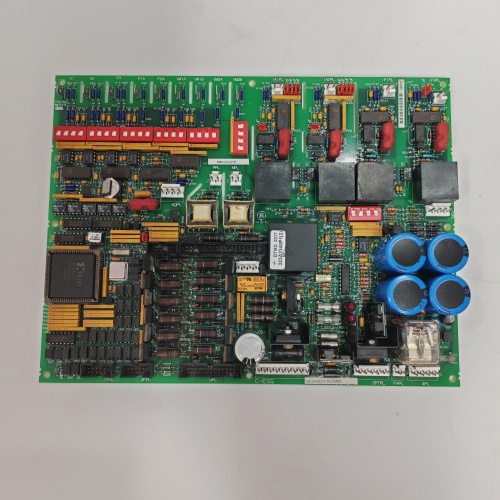

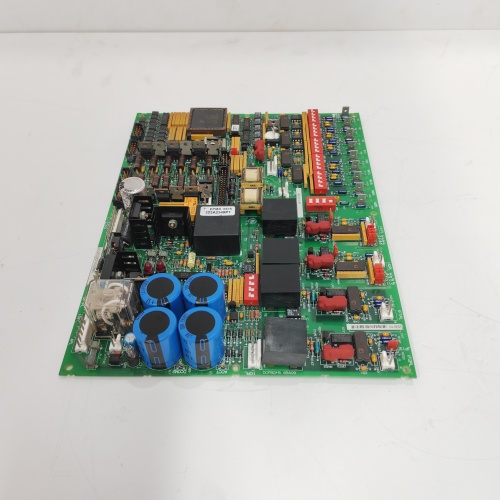

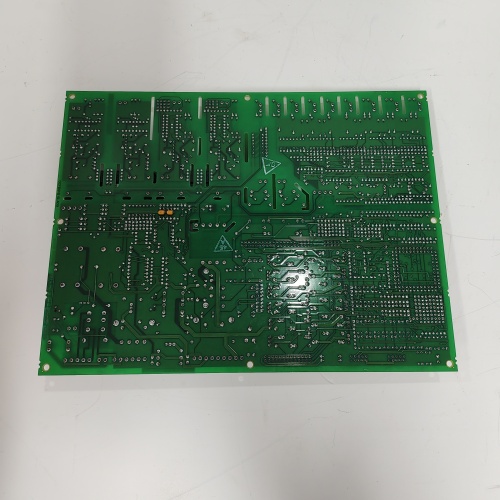

GE DS200ADCIH1A | Двухпортовый HART-интерфейс с оптикой Mark V

Описание

Product Introduction (Описание)

DS200ADCIH1A — это эволюция базовой ADCIH1. Если у вас на объекте много HART-датчиков, разбросанных по разным зонам, и вы хотите объединить их в одну оптическую магистраль — эта плата то, что надо. Она имеет два независимых HART-порта, каждый из которых можно подключить к своей токовой петле с группой датчиков (до 15 устройств на петлю в режиме Multi-drop). Вся эта цифровая информация преобразуется в оптический поток и передаётся в стойку управления по одному оптоволоконному кабелю.

Вот в чём фишка: плата поддерживает автоматическое сканирование адресов в режиме Multi-drop. Она сама «простукивает» все адреса от 0 до 15 и запоминает, какие датчики отвечают. Это сильно упрощает настройку — не нужно вручную вводить адреса в конфигурацию. Просто подключили датчики, дали питание, и плата их нашла. Плюс — усиленная изоляция 2500 В между HART-портами и оптикой, что исключает любые контурные токи и защищает дорогостоящий процессорный модуль от перенапряжений.

По опыту, эта плата — идеальное решение для газораспределительных станций, компрессорных цехов и химических производств, где много датчиков давления, температуры и расхода, установленных на открытых площадках. Единственный минус — сложность настройки Multi-drop: нужно правильно выставить адреса на каждом датчике и убедиться, что все они имеют фиксированный ток 4 мА. Если какой-то датчик выдаёт переменный ток (в зависимости от измеряемой величины), Multi-drop не работает.

Key Technical Specifications (Характеристики)

SOP Quality Control (Прозрачность контроля качества)

С двухпортовой HART-оптикой — контроль усиленный.

• Входной контроль. Проверяем маркировку «ADCIH1A» и наличие двух HART-клеммников. Визуально — смотрим на ST-коннекторы, проверяем состояние клемм (не окислены), осматриваем изолирующие трансформаторы на плате (они больше, чем у базовой версии).
• Тест изоляции. Подаём 2500 В между HART-портами и оптическим трактом — ток утечки не более 1 мА.
• Тест HART-портов. Подключаем к каждому порту по два HART-датчика (разные адреса). Проверяем чтение PV, SV, диагностики. Прогоняем 500 команд на каждый порт.
• Тест Multi-drop. Подключаем 4 датчика с разными адресами на один порт, запускаем сканирование — плата должна найти все 4 устройства.
• Тест оптических параметров. Измеряем мощность передатчика (не менее −10 дБм), чувствительность приёмника (не хуже −25 дБм).
• Тест синхронной работы. Запускаем одновременный опрос по обоим HART-портам — потерь пакетов быть не должно.
• Проверка прошивки. Считываем версию — для ADCIH1A актуальная версия 3.0.
• Финальная упаковка. В антистатический пакет с защитой ST-разъёмов.

Tech Pitfall Guide (Руководство по избежанию ошибок)

Два порта — двойная ответственность. Ошибки здесь могут быть специфическими.

Конфликт адресов в режиме Multi-drop
Если два датчика на одной петле имеют одинаковый адрес, плата будет видеть только один из них (или ни одного, если они конфликтуют).
Реальный случай: Омск, НПЗ. Подключили 5 датчиков, а плата нашла только 3. Оказалось, у двух датчиков был адрес 2. Переназначили адреса — заработало.

Неправильный ток в режиме Multi-drop (датчик выдаёт переменный ток)
В Multi-drop все датчики должны иметь фиксированный ток 4 мА. Если один датчик выдает 8 мА (потому что он не переключен в Multi-drop), это нарушает работу всей петли.
Реальный случай: Сургут, ГРЭС. После настройки Multi-drop один датчик не отвечал. Оказалось, он работал в режиме Point-to-Point (ток 8 мА). Переключили в режим Multi-drop — заработал.

Наводки от силовых кабелей на HART-петлю
Хотя у платы усиленная изоляция, наводки на петлю до 50 В могут «забить» HART-сигнал. Используйте экранированный кабель.
Реальный случай: Волгоград, ТЭЦ. HART-связь работала с ошибками. Проложили HART-петлю экранированным кабелем, заземлили экран — ошибки исчезли.

Перегрузка оптопорта при подключении двух петель к одному оптическому кабелю
Если по одному оптоволокну идут данные с двух HART-портов, при большом трафике (опрос 30 датчиков) может возникнуть перегрузка — пакеты будут теряться.
Реальный случай: Казань, НПЗ. 30 датчиков на двух портах опрашивались каждые 2 секунды — часть пакетов терялась. Увеличили интервал опроса до 5 секунд — потери прекратились.

Пробой изоляции при грозовых разрядах
Изоляция 2500 В — хорошая защита, но прямой удар молнии в линию может пробить трансформаторы. Симптом — плата перестаёт видеть датчики на одном или обоих портах.
Реальный случай: Тюмень, газопровод. Гроза — один HART-порт перестал работать. Проверили — пробита изоляция на входе. Заменили плату.

Installation & Configuration Guide (Установка и настройка)

Замена DS200ADCIH1A требует настройки Multi-drop и адресации. Время — 1 час.

Шаг 1. Подготовка (20 мин)

• ⚠️ Остановите HART-обмен с датчиками.
• Обесточьте стойку Mark V.
• Подключитесь к Toolbox и сохраните конфигурацию (адреса датчиков для каждого порта).
• Запишите адреса всех HART-датчиков на каждой петле (чтобы не было конфликтов).
• Сфотографируйте перемычки (их на этой плате больше — выбор сопротивления, режима работы, включение автопоиска).

Шаг 2. Демонтаж (10 мин)

• Открутите винты, извлеките плату.
• Аккуратно отсоедините оптические кабели.
• Отсоедините HART-петли (помечайте, какой порт куда подключался).

Шаг 3. Установка (15 мин)

• Достаньте новую плату из упаковки.
• Протрите оптические торцы спиртом.
• Перенесите настройки перемычек с фотографии.
• Вставьте плату до упора, зафиксируйте.
• Подключите оптику (TX на RX, RX на TX).
• Подключите HART-петли к соответствующим портам.

Шаг 4. Включение и тестирование (25 мин)

• Включите питание стойки.
• На АРМ проверьте, что плата определилась как «ADCIH1A».
• ⚠️ Проверьте автосканирование — светодиод «Multi-drop Scan» должен мигать, затем погаснуть (сканирование завершено). В Toolbox должны появиться все найденные датчики.
• Если какой-то датчик не найден — проверьте адрес и ток петли (должен быть 4 мА в режиме Multi-drop).
• Проверьте оптический канал — Link Fault не горит.
• Проверьте чтение данных с каждого датчика на обоих портах.
• Если всё работает — загрузите рабочую конфигурацию.

Frequently Asked Questions (FAQ)

Чем отличается DS200ADCIH1A от DS200ADCIH1?
ADCIH1A имеет два HART-порта (вместо одного), усиленную изоляцию 2500 В (вместо 1500 В) и поддержку Multi-drop с автоматическим сканированием адресов. Базовая версия — один порт, без автоматического поиска.

Можно ли использовать ADCIH1A только с одним HART-портом?
Да, вы можете задействовать только первый порт, а второй оставить не подключённым. Но это неэффективно — вы платите за два порта, а используете один.

Как настроить Multi-drop на этой плате?
В Toolbox или через перемычки (в зависимости от версии ПО) включите режим Multi-drop. Затем задайте адреса датчиков (от 1 до 15) через ручной коммуникатор. Плата автоматически найдёт их при сканировании.

Почему после замены платы автосканирование не находит датчики?
Проверьте три вещи: 1) адреса датчиков (они должны быть уникальными в пределах петли); 2) ток петли (должен быть 4 мА для всех датчиков в Multi-drop); 3) сопротивление в петле (должно быть 250–600 Ом). Если всё в порядке — возможно, датчики не поддерживают Multi-drop (старые версии HART).

Можно ли подключать датчики в режиме Point-to-Point (переменный ток) к этому модулю?
Да, для этого отключите режим Multi-drop. Каждый порт будет работать с одним датчиком, передавая и аналоговый ток, и HART-сигнал.

Что делать, если после замены платы один порт не работает, а второй работает?
Проверьте перемычки — возможно, вы не поставили перемычку для включения второго порта (бывает, что по умолчанию один порт отключён). Также проверьте, не перепутали ли полярность на этом порту.

Какая максимальная длина кабеля HART-петли для этой платы?
Для надёжной работы HART — не более 300 метров в режиме Point-to-Point и не более 200 метров в Multi-drop (из-за увеличенной ёмкости от параллельного соединения датчиков). Если больше — ставьте повторители HART-сигнала.

Какая гарантия на восстановленную плату?
Даём 12 месяцев. Гарантия не распространяется на повреждения оптических коннекторов, сгоревшие HART-входы (из-за подачи 220 В) и на нарушение режимов эксплуатации (влажность, температура).

Как проверить изоляцию между HART-портами и оптикой в полевых условиях?
В полевых условиях — никак, нужен высоковольтный тестер. Но косвенно можно проверить: если при подключении платы к системе появляются контурные токи или «плавают» показания аналоговых каналов — скорее всего, изоляция нарушена, и плату надо менять.

Можно ли использовать эту плату для связи с HART-мультиплексорами сторонних производителей?
Да, если мультиплексор поддерживает стандартный HART-протокол и работает в режиме ведомого (Slave). Но учтите, что адресация и скорость должны совпадать. Поддержка нестандартных команд — не гарантируется.
