Описание
Product Introduction (Описание)

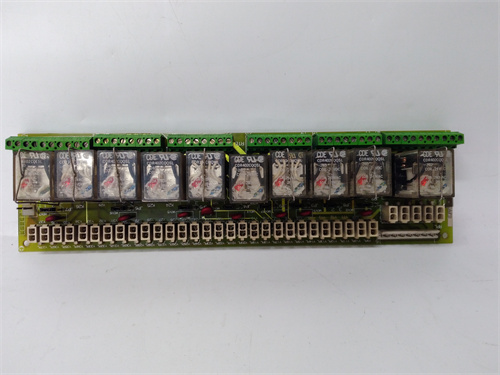

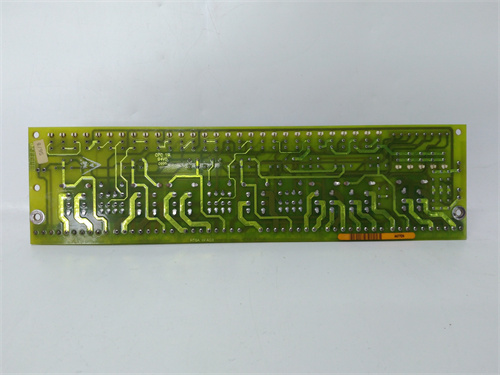

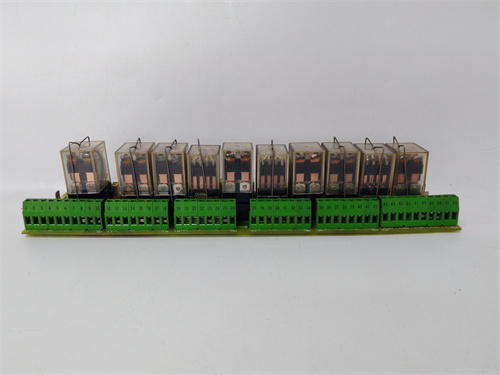

DS200ADGIG1AAA — это плата, которая позволяет вынести дискретную логику из стойки управления в зону с тяжёлыми условиями (цех с вибрацией, высокой температурой, электромагнитными помехами) и при этом сохранить надёжный обмен с процессором. Она работает в паре с удалённым модулем (например, удалённой стойкой I/O), который физически находится на объекте, собирает сигналы с контакторов, датчиков положения, кнопок и выдает команды на реле, клапаны, пускатели. А связь между ними — по оптике, без помех, без потерь, без проблем с землёй.
Вот в чём фишка: плата имеет 16 конфигурируемых каналов, каждый из которых можно настроить как вход (для сбора состояния) или как выход (для управления). Это очень гибко: например, 8 входов для датчиков положения и 8 выходов для управления клапанами — всё на одной плате. Передача идёт по оптике со скоростью 1 Мбит/с, а встроенный контроль CRC гарантирует, что процессор получит именно то состояние, которое есть на датчике, а не ложный сигнал от наводки.
По опыту, эта плата — рабочая лошадка для систем противоаварийной защиты (ПАЗ) и блокировок. Она надёжна, но требует внимания к настройке каналов (вход/выход) и, конечно, к чистоте оптики. Грязный ST-коннектор — и сигнал «плывёт», а это в ПАЗ недопустимо.
Key Technical Specifications (Характеристики)
| Параметр | Значение |
|---|---|
| Напряжение питания | +5 В пост. тока (от VME-шины) |
| Потребляемый ток | 0,6 А (макс.) |
| Дискретные каналы | 16 (конфигурируемые как входы или выходы) |
| Напряжение логических сигналов | 24 В пост. тока (±20 %) |
| Входной ток (для входа) | 5 мА (типовой) |
| Выходной ток (для выхода) | 0,5 А (макс. на канал) |
| Тип выходов | Транзисторные ключи (NPN/PNP, программируемые перемычкой) |
| Оптические порты | 2 порта: TX и RX, ST-коннекторы |
| Тип волокна | Многомодовое 62.5/125 мкм |
| Длина волны | 820 нм (светодиод) |
| Максимальная дальность | 2 км |
| Скорость передачи | 1 Мбит/с |
| Контроль ошибок | CRC-16, автоматический запрос повторной передачи |
| Гальваническая изоляция | 1500 В (между каналами и оптикой) |
| Индикация состояния | Светодиоды: Power, TX, RX, Link Fault, Channel Status (для каждого канала) |
| Интерфейс связи с CPU | VME-шина (разъём P1/P2) |
| Диапазон рабочих температур | от 0 до +55 °C |
| Влажность | до 95 % (без конденсата) |
SOP Quality Control (Прозрачность контроля качества)
С дискретной оптикой — контроль комплексный: проверяем и электрику, и оптику, и логику.
- Входной контроль. Проверяем маркировку «ADGIG1AAA». Визуально — смотрим на ST-коннекторы (царапины), проверяем состояние клеммных колодок (не окислены), осматриваем транзисторные ключи (нет ли трещин).
- Тест изоляции. Подаём 1500 В между дискретными каналами и оптикой — ток утечки не более 1 мА.
- Тест цифровых каналов. Подаём 24 В на каждый вход (проверяем, что плата видит «1»). Замыкаем вход на 0 В (видит «0»). Для выходов задаём команду через VME и проверяем замыкание ключа (ток 0.5 А).
- Тест оптических параметров. Измеряем мощность передатчика (не менее −10 дБм) и чувствительность приёмника (не хуже −25 дБм).
- Тест на ошибки. Прогоняем 10 000 циклов переключения всех каналов (вход/выход) через оптику — ошибок быть не должно.
- Тест на восстановление после обрыва. Отключаем оптику на 5 секунд — связь должна восстановиться автоматически.
- Проверка прошивки. Считываем версию — для ADGIG1AAA актуальная версия 2.0.
- Финальная упаковка. В антистатический пакет с защитой ST-разъёмов.
Tech Pitfall Guide (Руководство по избежанию ошибок)
С дискретными каналами — свои грабли.
Неправильная конфигурация каналов (вход/выход)
Каждый канал настраивается перемычкой (IN/OUT). Если случайно поставить перемычку «IN» на канал, который должен управлять контактором, контактор не включится.
Реальный случай: Рязань, ТЭЦ. После замены платы один клапан не открывался. Оказалось, на этом канале стояла перемычка «Input» вместо «Output». Переставили — клапан заработал.
Превышение тока на выходе (> 0.5 А)
Каждый выход рассчитан на 0.5 А. Если подключить мощное реле с током 1 А, транзистор сгорит.
Реальный случай: Омск, НПЗ. Подключили два параллельных контактора (0.6 А суммарно) к одному выходу — сгорел транзистор. Пришлось ставить промежуточное реле.
Попадание высокого напряжения на вход (более 30 В)
Входы защищены до 30 В. Если на вход подать 220 В (ошибка монтажа), оптопара сгорит.
Реальный случай: Сургут, ГРЭС. Монтёры перепутали клеммы и подали 220 В на входной канал — оптопара вышла из строя. Пришлось менять.
Обрыв оптического кабеля (потеря синхронизации)
Если оптика повреждена, плата теряет связь с удалённой стойкой и переходит в безопасное состояние (обычно выходы выключаются). Это может быть критично для ПАЗ.
Реальный случай: Волгоград, ТЭЦ. Оптический кабель перебило при ремонте. Все выходы на удалённой стойке отключились, система аварийно остановилась.
Загрязнение ST-коннекторов
Классика — пыль, отпечатки пальцев, царапины. Затухание в 1 дБ может вызвать потерю пакетов.
Реальный случай: Пермь, цех КИП. Связь с удалённой стойкой то пропадала, то появлялась. Протёрли коннекторы спиртом — стабилизировалась.
Installation & Configuration Guide (Установка и настройка)
Замена DS200ADGIG1AAA требует внимания к настройке каналов. Время — 45 минут.
Шаг 1. Подготовка (15 мин)
- ⚠️ Остановите обмен данными с удалённой стойкой.
- Обесточьте стойку Mark V.
- Подключитесь к Toolbox и сохраните конфигурацию (назначение каждого из 16 каналов).
- Сфотографируйте перемычки (IN/OUT для каждого канала, тип выхода NPN/PNP).
Шаг 2. Демонтаж (10 мин)
- Открутите винты, извлеките плату.
- Аккуратно отсоедините оптические кабели.
- Отсоедините провода каналов (запишите, куда что подключалось).
Шаг 3. Установка (10 мин)
- Достаньте новую плату из упаковки.
- Протрите оптические торцы спиртом.
- Перенесите настройки перемычек с фотографии.
- Вставьте плату до упора, зафиксируйте.
- Подключите оптику (TX на RX, RX на TX).
- Подключите провода каналов.
Шаг 4. Включение и тестирование (20 мин)
- Включите питание стойки.
- На АРМ проверьте, что плата определилась без ошибок.
- ⚠️ Проверьте оптический канал — Link Fault не горит.
- Проверьте каждый канал: подайте 24 В на входы — проверьте отображение на АРМ; задайте команды на выходы — измерьте напряжение на клеммах.
- Проверьте связь с удалённой стойкой — отправьте тестовый пакет и получите ответ.
- Если всё работает — загрузите рабочую конфигурацию.
Frequently Asked Questions (FAQ)
Чем отличается DS200ADGIG1AAA от DS200ADCIG1ADB?
ADCIG — это плата передачи цифровых сигналов между стойками (без собственных дискретных каналов, только оптический тракт). ADGIG — это полноценный дискретный I/O (16 каналов) с оптическим интерфейсом.
Можно ли заменить ADGIG1AAA на более старую версию (без AAA)?
Физически — да, но у AAA версии улучшенная защита от помех и поддержка большего количества каналов. При замене часть функций может быть потеряна. Лучше использовать ту же версию.
Как настроить каналы на вход или выход?
Перемычками на плате (каждая перемычка — для одного канала). Положение «IN» — вход, «OUT» — выход. Тип выхода (NPN/PNP) — отдельным DIP-переключателем.
Что делать, если после замены платы некоторые каналы не работают?
Проверьте перемычки (IN/OUT). Проверьте, не перепутана ли полярность для PNP/NPN. В Toolbox есть диагностика состояния — посмотрите, что там показывает.
Можно ли использовать эту плату для системы ПАЗ (аварийной защиты)?
Да, это одна из основных областей применения. Но учтите, что при обрыве оптики плата переходит в безопасное состояние (выходы отключаются). Это должно быть учтено в логике системы.
Какая максимальная длина оптического кабеля?
2 км (многомодовое волокно 62.5/125 мкм). При большей длине — нестабильная связь.
Как проверить, что выход работает под нагрузкой?
Задайте команду на выход и измерьте напряжение на клеммах (должно быть 24 В). Подключите нагрузку (реле или резистор 50 Ом) и проверьте ток (должен быть не менее 0.5 А).
Какая гарантия на восстановленную плату?
Даём 12 месяцев. Гарантия не распространяется на повреждения оптических коннекторов и на сгоревшие выходные транзисторы (если превышен ток).
