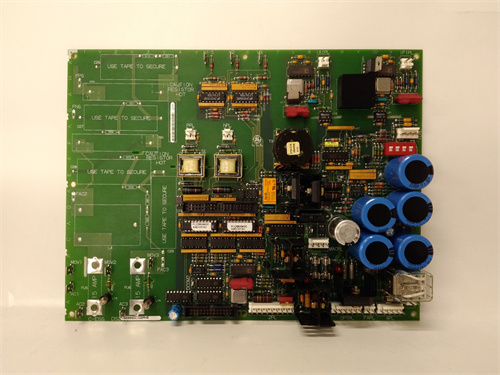

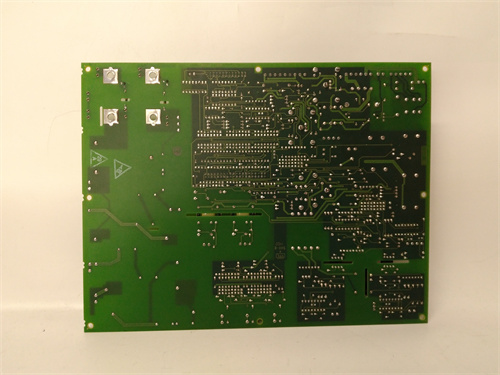

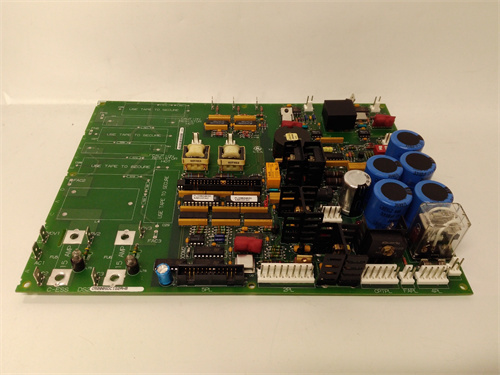

GE DS200ADGIH1AAA | Дискретный I/O с диагностикой и оптикой Mark V

Описание

Product Introduction (Описание)

DS200ADGIH1AAA — это плата, которая решает проблему диагностики дискретных цепей в системах управления турбинами. Обычные дискретные модули просто передают состояние «0» или «1», и если где-то обрыв или короткое замыкание, вы узнаёте об этом только когда система перестаёт работать. А эта плата сама сообщает о проблеме — какой канал, какая неисправность (обрыв, КЗ, перегрузка). Это экономит часы поиска неисправности и предотвращает аварийные остановки.

Вот в чём фишка: на каждый канал установлен датчик тока (шунт), который измеряет ток в цепи. Для входов плата проверяет, что ток находится в норме (5–8 мА). Если ток упал до нуля — это обрыв. Если поднялся выше нормы — возможное короткое замыкание. Для выходов плата контролирует ток нагрузки: если он превышает 0.5 А — автоматически отключает выход и выдаёт ошибку. При этом, в отличие от обычных плат, она не сгорает — она просто блокирует проблемный канал и сообщает о нём процессору.

По опыту, эта плата незаменима для ответственных контуров ПАЗ и пожаротушения, где каждая секунда простоя — это деньги и безопасность. С ней вы видите, что происходит с каждым сигналом в реальном времени. Но есть нюанс: из-за диагностики плата потребляет больше тока (0.8 А вместо 0.6 А), и в старых стойках может не хватать мощности блока питания.

Key Technical Specifications (Характеристики)

SOP Quality Control (Прозрачность контроля качества)

С диагностической платой — контроль усиленный.

• Входной контроль. Проверяем маркировку «ADGIH1AAA». Визуально — смотрим на ST-коннекторы, проверяем состояние клемм, осматриваем шунтирующие резисторы (они должны быть без следов перегрева).
• Тест изоляции. Подаём 1500 В между каналами и оптикой — ток утечки не более 1 мА.
• Тест диагностики входов. Подаём ток 2 мА (имитация обрыва) — плата должна выдать ошибку «Open». Подаём 12 мА (имитация КЗ) — ошибка «Short». Подаём 5 мА — статус «OK».
• Тест диагностики выходов. Подключаем нагрузку 0.5 А (норма), затем увеличиваем до 0.7 А — плата должна отключить выход и выдать ошибку «Overload».
• Тест восстановления. После ошибки (КЗ или перегрузки) сбрасываем питание — плата должна переинициализироваться и восстановить работу канала.
• Тест оптических параметров. Измеряем мощность передатчика (не менее −10 дБм) и чувствительность приёмника (не хуже −25 дБм).
• Тест на ошибки передачи. Прогоняем 10 000 циклов переключения всех каналов через оптику — ошибок быть не должно.
• Проверка прошивки. Считываем версию — для ADGIH1AAA актуальная версия 3.0.
• Финальная упаковка. В антистатический пакет с защитой ST-разъёмов.

Tech Pitfall Guide (Руководство по избежанию ошибок)

Диагностика — это хорошо, но она добавляет свои нюансы.

Ложные срабатывания диагностики из-за наводок на длинных кабелях
Если у вас кабель длиной более 50 метров без экрана, наводки от частотников могут создать ток выше нормы, и плата выдаст ложную ошибку «Short».
Реальный случай: Сургут, ГРЭС. После установки платы все входы показывали ошибку «Short». Оказалось, наводки от частотника. Установили экранированный кабель — ошибки исчезли.

Отключение выхода при кратковременном броске тока > 0.5 А
Если на выходе стоит катушка реле, при включении её ток может кратковременно превысить 0.5 А (пусковой ток в 3–5 раз больше номинала). Плата может отключить выход по перегрузке, хотя это нормальный режим.
Реальный случай: Казань, НПЗ. При включении контактора плата отключала выход. Установили промежуточное реле с меньшим пусковым током — проблема ушла.

Неправильный диапазон входного тока (использование датчиков с током > 10 мА)
Некоторые старые датчики имеют ток потребления 20 мА (вместо стандартных 5–8 мА). Плата воспринимает это как короткое замыкание и выдаёт ошибку.
Реальный случай: Пермь, цех КИП. Датчик положения выдавал ошибку «Short» при подключении. Измерили ток — 15 мА. Заменили датчик на современный — ошибка исчезла.

Пробой оптопары при перенапряжении на входе > 30 В
Хотя плата защищена до 30 В, подача 220 В на вход (ошибка монтажа) гарантированно убьёт оптопару.
Реальный случай: Волгоград, ТЭЦ. Монтёры подали 220 В на вход — оптопара сгорела. Пришлось менять плату.

Конфликт диагностики при использовании NPN и PNP датчиков на одной плате
Если на разных каналах используются датчики с разным типом выхода (NPN и PNP), диагностика может работать некорректно, потому что токи и полярности разные.
Реальный случай: Омск, НПЗ. Подключили NPN и PNP датчики к одной плате — диагностика на каналах с NPN постоянно выдавала ошибку «Open». Перенастроили тип выхода в Toolbox — заработало.

Installation & Configuration Guide (Установка и настройка)

Замена DS200ADGIH1AAA требует настройки диагностики. Время — 1 час.

Шаг 1. Подготовка (20 мин)

• ⚠️ Остановите обмен данными с удалённой стойкой.
• Обесточьте стойку Mark V.
• Подключитесь к Toolbox и сохраните конфигурацию (типы каналов, пороги диагностики).
• Запишите номинальные токи нагрузки для выходов (чтобы правильно установить пороги).
• Сфотографируйте перемычки (IN/OUT для каждого канала, тип выхода NPN/PNP, включение диагностики).

Шаг 2. Демонтаж (10 мин)

• Открутите винты, извлеките плату.
• Аккуратно отсоедините оптические кабели.
• Отсоедините провода каналов (запишите, куда что подключалось).

Шаг 3. Установка (15 мин)

• Достаньте новую плату из упаковки.
• Протрите оптические торцы спиртом.
• Перенесите настройки перемычек с фотографии.
• Вставьте плату до упора, зафиксируйте.
• Подключите оптику (TX на RX, RX на TX).
• Подключите провода каналов.

Шаг 4. Включение и тестирование (25 мин)

• Включите питание стойки.
• На АРМ проверьте, что плата определилась как «ADGIH1AAA».
• ⚠️ Проверьте диагностику: подайте сигналы на входы и проверьте статус каждого канала (OK/Open/Short). Для выходов включите нагрузку и проверьте статус.
• Проверьте оптический канал — Link Fault не горит.
• Проверьте связь с удалённой стойкой — отправьте тестовый пакет и получите ответ.
• Если всё работает — загрузите рабочую конфигурацию.

Frequently Asked Questions (FAQ)

Чем отличается DS200ADGIH1AAA от DS200ADGIG1AAA?
ADGIH1AAA имеет встроенную диагностику (обрыв, КЗ, перегрузка) и защиту от перегрузки. ADGIG1AAA — это обычный дискретный I/O без диагностики. Если вам важна диагностика цепей — берите H-версию.

Можно ли отключить диагностику на проблемных каналах?
Да, через Toolbox можно настроить пороги диагностики или отключить её для конкретного канала (например, если у вас нестандартный датчик с большим током).

Почему после замены платы все каналы показывают «Open»?
Скорее всего, у вас старые датчики с низким током потребления (< 2 мА), и плата воспринимает это как обрыв. Перенастройте порог диагностики в Toolbox (снизьте нижний порог до 1 мА). Если не помогает — замените датчики.

Что делать, если плата отключает выход при включении контактора?
Это нормальная реакция на пусковой ток. Установите промежуточное реле между выходом и контактором или увеличьте задержку диагностики в Toolbox (чтобы плата не реагировала на кратковременный бросок тока).

Можно ли использовать эту плату для систем ПАЗ?
Да, она специально для этого создана — диагностика позволяет контролировать целостность цепей. Но учтите, что при срабатывании защиты (перегрузка) выход отключается — это нужно учитывать в логике системы.

Как проверить диагностику входа без подключения датчика?
Подайте на вход ток 5 мА от внешнего источника — плата покажет «OK». Подайте 0 мА — «Open». Подайте 12 мА — «Short». Это стандартный тест.

Какая гарантия на восстановленную плату?
Даём 12 месяцев. Гарантия не распространяется на повреждения оптических коннекторов и на сгоревшие выходные транзисторы (если превышен ток или подано высокое напряжение).

Можно ли использовать эту плату в арктических условиях?
Базовая версия — нет (0…+55 °C). Для арктических условий есть версии с буквой «B» в конце (например, ADGIH1AAB) — они имеют расширенный температурный диапазон до −40 °C. Уточняйте при заказе.
