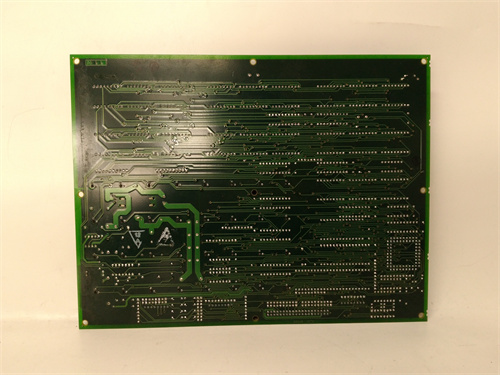

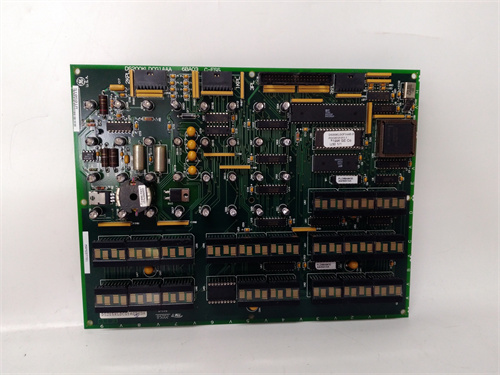

GE DS200ADMAH1 | Многофункциональный аналоговый I/O Mark V

Описание

Product Introduction (Описание)

DS200ADMAH1 — это плата, которая закрывает 90 % потребностей в аналоговых сигналах на объекте. Если у вас есть термопары, датчики давления с 4–20 мА, Pt100 для измерения температуры масла и аналоговые выходы на регулирующие клапаны — эта плата всё это умеет. Она универсальна, и это её главная сила. Не нужно держать на складе три разных платы — одна «ADMAH1» заменяет и термопарный модуль, и токовый, и выходной.

Вот в чём фишка: на каждый канал можно программно (через Toolbox) задать тип сигнала — 4–20 мА, 0–10 В, термопара типа K/J/T, Pt100 (2- или 3-проводная схема). И при этом плата имеет диагностику на каждом канале — контролирует ток, напряжение, обрыв датчика, короткое замыкание. Если датчик сгорел или провод оборвался — плата сообщает об этом процессору, и вы видите ошибку на АРМ, а не просто «0 мА» или «-200 °C».

По опыту, эта плата — золотой стандарт для модернизации старых систем Mark V. Она проще в обслуживании, потому что не нужно помнить, какая плата для чего — одна модель на все случаи. Но у неё есть один недостаток: универсальность требует более сложной настройки, и если ошибиться с типом сигнала, плата может работать нестабильно. Поэтому всегда сверяйте конфигурацию с документацией.

Key Technical Specifications (Характеристики)

SOP Quality Control (Прозрачность контроля качества)

Универсальность требует универсального контроля.

• Входной контроль. Проверяем маркировку «ADMAH1». Визуально — смотрим на клеммные колодки (не окислены), проверяем состояние переключателей диапазонов.
• Тест изоляции. Подаём 1500 В между каналами и корпусом — ток утечки не более 1 мА.
• Тест универсальных входов. Проверяем все режимы: 4–20 мА (подаём 12 мА — должны увидеть 50 %), 0–10 В (5 В — 50 %), термопару K (подаём 0 °C — 0 °C, 100 °C — 100 °C), Pt100 (подключаем эталонный резистор).
• Тест диагностики входов. Отключаем датчик (ток 0 мА) — плата выдаёт ошибку «Open». Замыкаем вход (короткое замыкание) — ошибка «Short».
• Тест выходов. Подключаем нагрузку 600 Ом и измеряем ток при команде 50 % (должен быть 12 мА ± 0.1 мА). Отключаем нагрузку — плата выдаёт ошибку «Open».
• Тест на помехи. Подаём на вход сигнал с наложенной помехой 50 Гц (1 В) — показания не должны меняться более чем на 0.05 %.
• Проверка прошивки. Считываем версию — для ADMAH1 актуальная версия 2.0.
• Финальная упаковка. В антистатический пакет с защитой разъёмов.

Tech Pitfall Guide (Руководство по избежанию ошибок)

Универсальность — это удобно, но ошибки конфигурации здесь особенно коварны.

Неправильный выбор типа входа (ток вместо напряжения)
Если вы подключаете датчик 4–20 мА, а в конфигурации выбрали 0–10 В, плата будет видеть напряжение на шунтирующем резисторе (около 2–5 В), но не ток. Это даст неправильные показания.
Реальный случай: Сургут, ГРЭС. Давление показывало 50 % вместо 75 %. Выяснилось — в конфигурации стоял тип «0–10 В», а не «4–20 мА». Переключили — заработало.

Ошибка подключения термопары (полярность)
У термопар есть полярность. Если перепутать плюс и минус, показания будут отрицательными или заниженными.
Реальный случай: Омск, НПЗ. Термопара показывала −20 °C вместо +100 °C. Переполюсовали провода — температура стала правильной.

Неправильная схема подключения Pt100 (2-проводная вместо 3-проводной)
Если вы используете 3-проводную схему, а в конфигурации выбрана 2-проводная, сопротивление проводов будет искажать показания (ошибка до 5 °C).
Реальный случай: Казань, ТЭЦ. Pt100 показывал на 3 °C больше реальной температуры. Переключили схему на 3-проводную — ошибка исчезла.

Перегрузка выхода (подключение нагрузки менее 50 Ом)
Выход рассчитан на нагрузку ≥ 50 Ом (ток 20 мА при 10 В). Если подключить нагрузку 25 Ом, выходной транзистор перегреется и может сгореть.
Реальный случай: Пермь, цех КИП. Подключили клапан с сопротивлением 30 Ом — выход сгорел. Заменили на клапан с 250 Ом — проблема ушла.

Наводки на термопарные линии (длинный неэкранированный кабель)
Термопарный сигнал — милливольтовый. Без экрана кабель длиной 50 метров «собирает» все помехи цеха, и показания начинают «плавать».
Реальный случай: Волгоград, ТЭЦ. Термопара показывала температуру с колебаниями ±5 °C. Установили экранированный кабель и заземлили экран — стабилизировалось.

Installation & Configuration Guide (Установка и настройка)

Замена DS200ADMAH1 требует настройки каждого канала в Toolbox. Время — 1 час.

Шаг 1. Подготовка (20 мин)

• ⚠️ Остановите обмен данными с удалённой стойкой.
• Обесточьте стойку Mark V.
• Подключитесь к Toolbox и сохраните файл конфигурации (типы сигналов для каждого канала, диапазоны).
• Запишите, какой тип сигнала подключён к каждому каналу (термопара, Pt100, 4–20 мА и т.д.).
• Сфотографируйте перемычки (если есть — для выбора диапазона или типа сигнала).

Шаг 2. Демонтаж (10 мин)

• Открутите винты, извлеките плату.
• Отсоедините все кабели (запишите, куда что подключалось).

Шаг 3. Установка (10 мин)

• Достаньте новую плату из упаковки.
• Перенесите настройки перемычек (если есть).
• Вставьте плату до упора, зафиксируйте.
• Подключите кабели.

Шаг 4. Включение и тестирование (30 мин)

• Включите питание стойки.
• На АРМ проверьте, что плата определилась как «ADMAH1».
• ⚠️ В Toolbox настройте тип сигнала для каждого канала строго по вашему списку.
• Проверьте каждый канал: подайте сигнал от калибратора и сравните с эталоном.
• Проверьте выходы: задайте команду 50 % и измерьте ток.
• Проверьте диагностику: отключите датчик — должна появиться ошибка «Open».
• Если всё работает — загрузите рабочую конфигурацию.

Frequently Asked Questions (FAQ)

Чем отличается DS200ADMAH1 от других аналоговых плат (AAHAG1, ACNAG1)?
ADMAH1 — универсальная плата, которая поддерживает все типы аналоговых сигналов (ток, напряжение, термопары, Pt100) на одних и тех же каналах. AAHAG1 — только ток/напряжение. ACNAG1 — ток/напряжение + HART.

Можно ли использовать эту плату для подключения термопар без внешнего компенсатора холодного спая?
В плате есть встроенная компенсация температуры холодного спая (измеряет температуру на клеммах). Для точности до ±1 °C этого достаточно. Для более высокой точности (±0.5 °C) нужен внешний компенсатор.

Как настроить канал на термопару?
Через Toolbox: выберите тип «Thermocouple», укажите тип (K, J, T) и единицы измерения (°C, °F). Плата автоматически скомпенсирует холодный спай.

Что делать, если после замены платы показания термопар изменились на несколько градусов?
Скорее всего, у новой платы другое смещение нуля. Проведите калибровку через Toolbox — введите смещение (Offset), чтобы компенсировать разницу. Это стандартная процедура.

Можно ли использовать эту плату для регулирования (выход 4–20 мА на клапан)?
Да, два выхода 4–20 мА предназначены именно для этого. Они имеют защиту от короткого замыкания и диагностику обрыва нагрузки.

Какая максимальная длина кабеля для термопары?
Для термопары K — до 100 метров (экранированный кабель). Для Pt100 — до 200 метров (3-проводная схема). При большей длине — используйте преобразователь 4–20 мА рядом с датчиком.

Сгоревший вход от перенапряжения — это гарантийный случай?
Нет, если есть следы внешнего перенапряжения (вход защищён до 30 В). Если вы подали 220 В — это эксплуатационный брак.

Какая гарантия на восстановленную плату?
Даём 12 месяцев. Гарантия не распространяется на повреждения от перенапряжения, механические повреждения и неправильную настройку (перепутали тип сигнала).
