Описание
Описание продукта

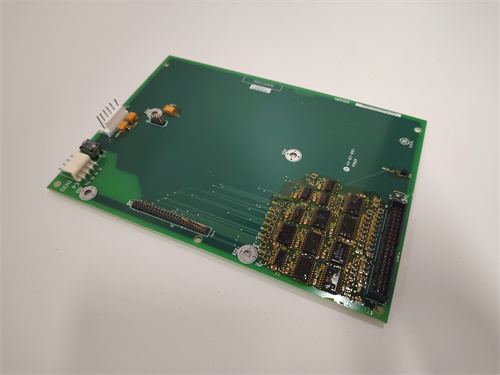

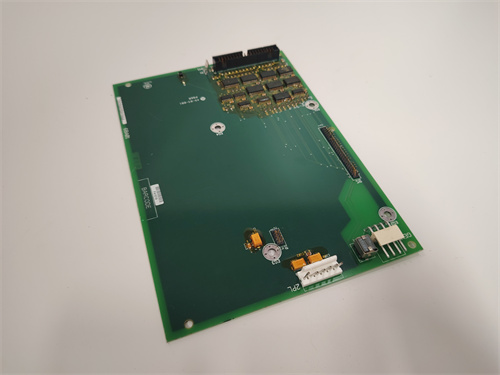

GE DS200ADMAH1A — это модуль аналоговых выходов для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для передачи точных регулирующих сигналов на исполнительные механизмы энергетического оборудования: гидроприводы турбины, регулирующие клапаны пара, дозирующие насосы мазута, приводы систем охлаждения. Он выступает ключевым звеном между контроллером Speedtronic Mark V (например, GE DS200CPUH1A) и промышленным оборудованием, преобразуя цифровые команды контроллера в аналоговые сигналы — обеспечивая плавную регулировку параметров турбины (скорость ротора, нагрузка генератора, расход топлива) в реальном времени.
Как специализированный модуль для энергетики, GE DS200ADMAH1A отличается высокой стабильностью выходных сигналов (погрешность ≤0,05%) и тройной электроизоляцией (1500 В АС между каналами, землей и шасси) — критически важными для сред с сильными электромагнитными помехами (ЭМП) от генераторов и трансформаторов, где искажения сигнала могут привести к нестабильности турбины. Отличая się от универсальных аналоговых модулей, GE DS200ADMAH1A предконфигурирован для типовых сигналов энергетики (4–20 мА, 0–10 В) и поддерживает динамическую корректировку сигнала через ПО GE CIMPLICITY — это позволяет адаптировать модуль к изменениям в работе турбины (например, переход от частичной к полной нагрузке) без остановки оборудования.
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200ADMAH1A легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу контроллеров. Его высокая устойчивость к вибрациям (≤18 g в диапазоне 10–2000 Гц) и перепадам температуры (0 °C до +65 °C) делает GE DS200ADMAH1A подходящим для эксплуатации в турбинных залах ТЭЦ, ГЭС и атомных электростанций — где оборудование работает в суровых условиях.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули коммуникаций GE DS200ACNAG1A), GE DS200ADMAH1A обеспечивает синхронную работу с системой управления: например, в ТЭЦ он получает команду от контроллера о необходимости увеличить нагрузку генератора с 80 МВт до 100 МВт — модуль плавно изменяет выходной сигнал с 12 мА до 16 мА, гидропривод турбины открывает клапан пара шире, поддерживая стабильную скорость ротора. В системах, где задержка сигнала на 10 мс может привести к колебаниям нагрузки, GE DS200ADMAH1A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 220 000 часов, что значительно выше показателей стандартных модулей.
Параметры продукта
- Тип устройства: Аналоговый выходной модуль для системы GE Speedtronic Mark V
- Основная функция: Преобразование цифровых команд контроллера в аналоговые сигналы; передача регулирующих сигналов на исполнительные механизмы; динамическая корректировка и самодиагностика
- Характеристики выходов:
- Количество каналов: 8 одноканальных изолированных выходов
- Поддерживаемые сигналы: 4–20 мА (активный, нагрузка до 600 Ом), 0–10 В (пассивный, нагрузка ≥10 кОм) — настраиваемый по каждому каналу
- Погрешность сигнала: ≤0,05% от полного диапазона (при температуре 25 °C)
- Разрешение ЦАП: 16 бит (для плавной регулировки мелких изменений параметров, например, скорости на 0,1 об/мин)
- Изоляция: Тройная электроизоляция 1500 В АС (между каналами, между модулем и землей, между модулем и шасси)
- Технические характеристики:
- Интерфейс связи: Проприетарная шина GE Serial Bus (GSB), синхронизация с контроллером Speedtronic Mark V
- Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤3,2 ВА
- Защитные функции: Защита от короткого замыкания (до 20 А в течение 0,5 секунды), защита от перепарирования полярности, подавление ЭМП
- Диагностика: Светодиодная индикация состояния каналов (работа/ошибка) и передача алертов в контроллер
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤18 g (10–2000 Гц)
- Устойчивость к ЭМП: Соответствует EN 61000-6-4
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, гидроприводами GE Turbine Control, регулирующими клапанами Fisher и дозирующими насосами Grundfos.
Преимущества и особенности
- Высокая точность сигнала (≤0,05%): GE DS200ADMAH1A обеспечивает плавную регулировку параметров турбины (например, скорости ротора с точностью ±0,01 об/мин), что критично для поддержания стабильной частоты электроэнергии (50/60 Гц) — универсальные модули с погрешностью 0,1% часто вызывают колебания нагрузки.
- Тройная электроизоляция (1500 В АС): Защита от перекрестных ЭМП от генераторов и трансформаторов гарантирует стабильность сигнала, в то время как модули с двойной изоляцией (1000 В АС) искажают данные в сильных электромагнитных полях.
- Динамическая корректировка через ПО: Возможность корректировать параметры сигнала (диапазон, офсет) через GE CIMPLICITY без размонтирования модуля позволяет адаптировать GE DS200ADMAH1A к изменениям в работе турбины (например, замена клапана с диапазоном 0–5 В на 0–10 В) — экономя время простоя.
- Устойчивость к вибрациям (≤18 g): Конструкция модуля выдерживает вибрационные нагрузки в турбинных залах, где стандартные модули (устойчивые до 10 g) выходят из строя из-за повреждения контактов или электроники.
- Легкая интеграция в Speedtronic Mark V: Предконфигурация для шасси и контроллера исключает необходимость дополнительных драйверов — модуль запускается сразу после подключения, сокращая время настройки на 45% по сравнению с сторонними модулями.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200ADMAH1A управляет гидроприводом турбины (сигнал 4–20 мА). При необходимости увеличить нагрузку генератора с 90 МВт до 110 МВт контроллер Speedtronic Mark V отправляет команду на модуль — GE DS200ADMAH1A плавно повышает сигнал с 14 мА до 18 мА, гидропривод открывает клапан пара шире, поддерживая скорость ротора на 3000 об/мин.
- Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200ADMAH1A регулирует привод шлюза водоподачи (сигнал 0–10 В). При падении уровня воды в водохранилище контроллер отправляет сигнал на модуль — GE DS200ADMAH1A снижает выходное напряжение с 8 В до 4 В, шлюз закрывается частично, уменьшая подачу воды и предотвращая пустой ход турбины.
- Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200ADMAH1A управляет дозирующим насосом химиката для воды secondary цикла (сигнал 4–20 мА). При увеличении жесткости воды контроллер отправляет команду на модуль — GE DS200ADMAH1A повышает сигнал с 10 мА до 15 мА, насос увеличивает подачу химиката, поддерживая параметры воды в норме.
- Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200ADMAH1A регулирует клапан подачи газа в камеру сгорания (сигнал 4–20 мА). При необходимости снизить расход газа контроллер отправляет сигнал на модуль — GE DS200ADMAH1A снижает сигнал с 16 мА до 12 мА, клапан закрывается, уменьшая подачу и оптимизируя коэффициент полезного действия турбины.
Сравнение с конкурентами
| Параметр | GE DS200ADMAH1A | Конкурентный модуль (Siemens 6ES7 332-5HF00-0AB0) | Конкурентный модуль (Rockwell 1756-OF8) |
|---|---|---|---|
| Количество выходных каналов | 8 | 8 | 8 |
| Погрешность сигнала | ≤0,05% | ≤0,2% | ≤0,25% |
| Изоляция каналов | 1500 В АС | 500 В АС | 250 В АС |
| Устойчивость к вибрации | ≤18 g | ≤10 g | ≤15 g |
| Совместимость с Speedtronic Mark V | Полная | Требует адаптера GSB-Profinet | Требует адаптера GSB-Ethernet/IP |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V (турбины, генераторы): Приоритетно выбирайте GE DS200ADMAH1A — его предконфигурация и полная совместимость с контроллером избавляют от проблем с сигнальными уровнями и задержками, которые часто возникают с универсальными модулями.
- Для критических исполнительных механизмов (гидропривод, регулирующие клапаны): Модуль подходит лучше, чем конкуренты — высокая точность и устойчивость сигнала гарантируют плавную регулировку, предотвращая износ оборудования.
- Для сред с сильными ЭМП (генераторные залы, трансформаторные подстанции): Выбирайте за тройную изоляцию 1500 В АС — она эффективно подавляет помехи, в то время как модули с низкой изоляцией искажают данные.
Меры предосторожности
- При монтаже GE DS200ADMAH1A убедитесь в правильной полярности подключения исполнительных механизмов: для 4–20 мА соблюдайте «+» сигнала и «-» земли, для 0–10 В — соответствие линии сигнала и экранирования. Неправильное подключение приведет к неработе механизма или повреждению канала.
- Калибруйте модуль через ПО GE CIMPLICITY раз в 6 месяцев — в условиях интенсивных вибраций (>15 g) сократите интервал до 3 месяцев, так как вибрации ускоряют дрейф параметров ЦАП.
- Регулярно проверяйте светодиоды индикации: зеленый свет — канал работает, красный — ошибка (короткое замыкание, перегрузка). Устраняйте ошибки в течение 1 часа (для критических механизмов), чтобы не нарушить регулировку турбины.
- Не превышайте максимальную нагрузку на канал (600 Ом для 4–20 мА, ≥10 кОм для 0–10 В) — перегрузка приведет к искажению сигнала и выходу модуля из строя.
- Используйте экранированные кабели с двойным экраном (тип STP) для подключения исполнителей — это дополнительно защищает сигналы от ЭМП, особенно на дистанциях >20 м от модуля.
- DS200ADMAH1A
