GE DS200ADMAH1AAC | Прецизионный аналоговый I/O Mark V

Описание

Product Introduction (Описание)

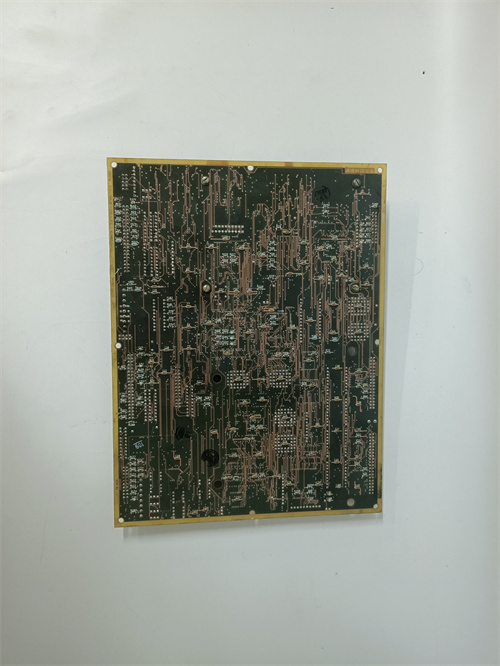

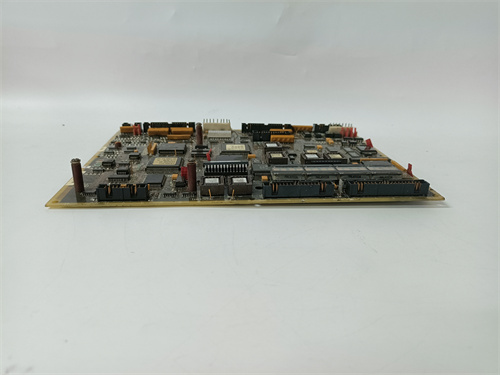

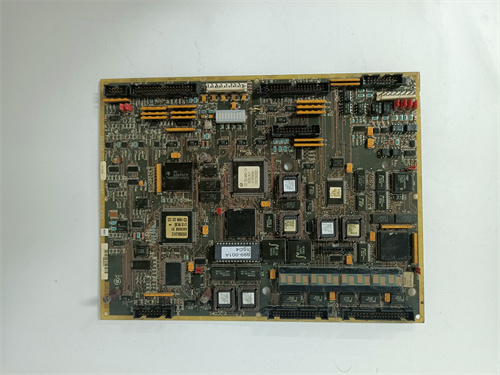

DS200ADMAH1AAC — это прецизионная версия универсальной аналоговой платы. Если базовая «ADMAH1» — это рабочая лошадка для повседневных задач, то «AAC» — это инструмент для ответственных измерений, где цена ошибки — сотни тысяч долларов. Она используется на газовых турбинах, в реакторах, в печах для термообработки, на стендах испытания авиадвигателей — везде, где нужна высокая точность и стабильность в широком диапазоне температур.

Вот в чём фишка: плата поддерживает термопары типов S и R — это платино-родиевые термопары, которые работают до 1600 °C и используются для контроля температуры в самых горячих зонах. Обычные платы (например, ADMAH1) их не поддерживают, потому что у них нелинейный сигнал и нужна особая линеаризация. Плюс, точность АЦП повышена с 0.1 % до 0.05 %, а температурный дрейф снижен до 1 мкВ/°C — это даёт стабильность показаний даже при перепадах температуры в шкафу управления.

По опыту, эта плата — выбор проектировщиков, которые закладывают систему на 15–20 лет. Она дороже базовой версии, но окупается за счёт того, что не нужно ставить отдельные высокоточные модули для термопар S/R. Единственное «но» — из-за повышенной точности плата чувствительнее к помехам, поэтому экранирование и заземление должны быть безупречными.

Key Technical Specifications (Характеристики)

SOP Quality Control (Прозрачность контроля качества)

Прецизионная плата — прецизионный контроль.

• Входной контроль. Проверяем маркировку «AAC» и наличие прецизионных резисторов (они обычно серебристого цвета, с допуском 0.05 %). Визуально — смотрим на клеммные колодки, проверяем состояние разъёмов.
• Тест изоляции. Подаём 1500 В между каналами и корпусом — ток утечки не более 0.5 мА.
• Тест точности. Подаём от калибратора Fluke 754 сигналы во всех диапазонах. Ошибка не должна превышать 0.05 %. Проверяем минимум 10 точек на каждом канале.
• Тест термопар S/R. Подаём сигнал, соответствующий 1000 °C (эталонный микровольт), и проверяем линеаризацию — ошибка не более ±1 °C.
• Тест Pt100 (4-проводная схема). Подключаем эталонный резистор 100 Ом (0 °C) и 138.5 Ом (100 °C) — ошибка не более ±0.05 °C.
• Тест температурного дрейфа. Прогоняем плату в термокамере от −20 до +60 °C, измеряем сигнал 10 мВ на входе — отклонение не более 5 мкВ во всём диапазоне.
• Тест на помехи. Подаём на вход сигнал 5 В и накладываем помеху 1 В, 50 Гц — показания не должны меняться более чем на 0.02 %.
• Проверка прошивки. Считываем версию — для AAC актуальная версия 3.0.
• Финальная упаковка. В антистатический пакет с фиксацией разъёмов.

Tech Pitfall Guide (Руководство по избежанию ошибок)

С прецизионной платой ошибки монтажа и настройки стоят дороже.

Неправильная калибровка термопары S/R (учёт холодного спая)
Для термопар S/R критична компенсация холодного спая. Если вы не учли температуру на клеммах (или она не стабильна из-за сквозняка), ошибка может достичь 5–10 °C.
Реальный случай: Сургут, ГРЭС. Термопара S показывала на 8 °C выше реальной температуры в зоне горения. Выяснилось — холодный спай находится на сквозняке, температура на клеммах платы колебалась на 5 °C. Изолировали плату от потока воздуха — ошибка уменьшилась до 1 °C.

Использование неэкранированного кабеля для термопар S/R
Сигнал термопары S/R — милливольтовый (10–15 мВ), и он очень чувствителен к наводкам. Без экрана показания «скачут» на 2–3 °C.
Реальный случай: Омск, НПЗ. Показания термопары S в реакторе колебались на ±5 °C. Установили экранированный кабель с заземлением экрана только на стороне платы — колебания упали до ±0.5 °C.

Несоответствие типа термопары и компенсационного кабеля
Для термопары S/R нужно использовать специальный компенсационный кабель (платина-родий). Если использовать обычный медный кабель, возникает паразитная термоЭДС на переходе.
Реальный случай: Казань, завод. Термопара S показывала ошибку 15 °C. Проверили кабель — был медный. Заменили на компенсационный — ошибка ушла.

Перегрузка выхода (подключение нагрузки с большим индуктивным сопротивлением)
Выходы 4–20 мА имеют защиту, но при подключении катушки реле с индуктивностью > 1 Гн могут возникать выбросы напряжения, которые могут сбить АЦП на соседних каналах.
Реальный случай: Пермь, цех КИП. При включении клапана на выходе соседнего канала показания «плыли» на 0.5 %. Установили снаббер-диод на катушку — помехи исчезли.

Дрейф нуля из-за разогрева платы (прогрев требуется)
Плата требует прогрева 30 минут для стабилизации нуля. Если калибровать сразу после включения, через час показания могут «уплыть» на 0.1 %.
Реальный случай: Волгоград, ТЭЦ. Калибровали плату сразу после включения, через час показания изменились на 0.08 %. Перенастроили калибровку после прогрева — стабилизировалось.

Installation & Configuration Guide (Установка и настройка)

Замена DS200ADMAH1AAC требует прогрева и тщательной настройки. Время — 1.5 часа (включая прогрев).

Шаг 1. Подготовка (20 мин)

• ⚠️ Остановите обмен данными с удалённой стойкой.
• Обесточьте стойку Mark V.
• Подключитесь к Toolbox и сохраните конфигурацию (типы сигналов, калибровочные таблицы).
• Запишите, какой тип сигнала подключён к каждому каналу (особенно термопары S/R).
• Сфотографируйте перемычки (если есть).

Шаг 2. Демонтаж (10 мин)

• Открутите винты, извлеките плату.
• Отсоедините все кабели (запишите, куда что подключалось).

Шаг 3. Установка (10 мин)

• Достаньте новую плату из упаковки.
• Перенесите настройки перемычек (если есть).
• Вставьте плату до упора, зафиксируйте.
• Подключите кабели.

Шаг 4. Включение, прогрев и тестирование (50 мин)

• Включите питание стойки.
• ⚠️ Дайте плате прогреться 30 минут (это критично для стабилизации нуля).
• На АРМ проверьте, что плата определилась как «ADMAH1AAC».
• В Toolbox настройте тип сигнала для каждого канала строго по вашему списку.
• Проверьте каждый канал: подайте сигнал от калибратора и сравните с эталоном.
• Проверьте выходы: задайте команду 50 % и измерьте ток.
• Проверьте диагностику: отключите датчик — должна появиться ошибка «Open».
• Если всё работает — загрузите рабочую конфигурацию.

Frequently Asked Questions (FAQ)

В чём отличие DS200ADMAH1AAC от DS200ADMAH1?
AAC имеет повышенную точность (0.05 % вместо 0.1 %), поддержку термопар S/R, расширенный температурный диапазон (−20…+60 °C) и сниженный температурный дрейф (1 мкВ/°C). Базовая версия — 0.1 %, только K/J/T, 0…+55 °C.

Можно ли заменить ADMAH1 на AAC без изменения проекта?
Да, физически они совместимы. Но в Toolbox нужно выбрать тип модуля «ADMAH1AAC» и заново настроить каналы (появились новые типы термопар и диапазоны). Если этого не сделать, плата будет работать в режиме совместимости, но часть функций будет недоступна.

Почему после замены платы на AAC термопара S показывает ошибку 5 °C?
Скорее всего, вы не перенастроили тип термопары в Toolbox (по умолчанию стоит K). Зайдите в конфигурацию канала и выберите «Type S» или «Type R». Также проверьте, что используется правильный компенсационный кабель.

Как часто нужно калибровать эту плату?
Рекомендуется — раз в год (при плановом обслуживании). Но если у вас очень ответственные измерения (например, температура газа перед турбиной), калибруйте раз в 6 месяцев. Калибровка делается через Toolbox с использованием эталонного калибратора.

Можно ли использовать эту плату для измерения температуры в печи до 1600 °C?
Да, термопары S/R работают до 1600 °C. Плата поддерживает полный диапазон этих термопар с линеаризацией по стандартным таблицам ASTM.

Что делать, если плата не видит термопару S (показывает «—» или ошибку)?
Проверьте три вещи: 1) тип термопары в Toolbox (должен быть S/R); 2) полярность подключения (плюс — красный, минус — синий/белый); 3) сопротивление термопары (должно быть < 100 Ом, иначе это обрыв).

Сгоревший вход от перенапряжения — это гарантийный случай?
Нет, если есть следы внешнего перенапряжения. Вход защищён до 30 В. Если вы подали 220 В — это не гарантийный случай.

Какая гарантия на восстановленную плату?
Даём 12 месяцев. Гарантия не распространяется на повреждения от перенапряжения, механические повреждения и неправильную настройку. На прецизионные резисторы — только на скрытые дефекты.
