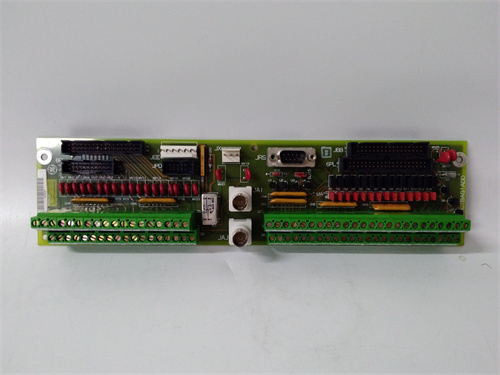

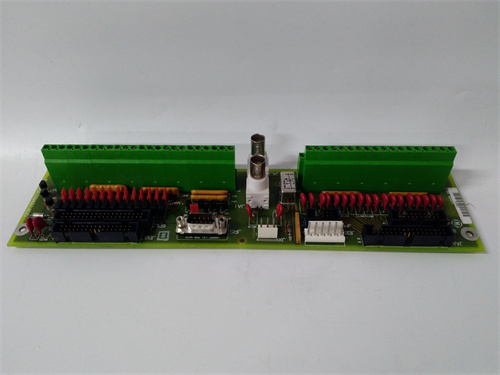

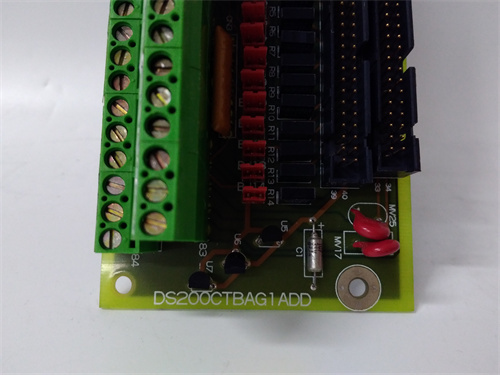

GE DS200CDBAG1A — Надёжный цифровой выходной модуль для систем автоматизации GE Speedtronic

Описание продукта

Технические параметры

• Бренд: GE
• Модель: DS200CDBAG1A
• Тип продукта: Дискретный выходной модуль (DO модуль) для систем GE Mark VI/VIe/V
• Совместимость: Системы автоматизации GE Mark VI, Mark VIe, Mark V, контроллеры GE Speedtronic, панели оператора GE HMI
• Конфигурация выходов:
  • Количество дискретных выходов (DO): 16 каналов (независимых)
  • Тип выходов: Нормально разомкнутые транзисторы (НОТ)
  • Номинальное напряжение выходов: 24 ВДС (±15%)
  • Максимальное выходное напряжение: 30 ВДС
  • Максимальный ток на канал: 2 А (продолжительный), 5 А (кратковременный, ≤1 с)
  • Суммарный максимальный ток всех каналов: 10 А
  • Время срабатывания: ≤0.5 мс
  • Время выключения: ≤0.3 мс
• Функции защиты:
  • Защита от коротких замыканий (ограничение тока)
  • Защита от перегрева (автоматическое отключение при T ≥85 °C)
  • Защита от обратной полярности
• Параметры работы:
  • Питание модуля: Из шины системы GE (5 ВДС ±5%), потребляемая мощность ≤10 Вт
  • Температурный диапазон: -40 °C – +70 °C
  • Влажность: 5% – 95% (без конденсации)
  • Уровень защиты: IP20 (для установки в шкаф GE)
  • Устойчивость к ЭМВ: Соответствует требованиям IEC 61000-4 (класс 4)
  • Вибрационная устойчивость: 10 Гц – 2000 Гц, ускорение 20 г
• Конструктивные особенности:
  • Монтаж: На шину системы GE SPA (стандартная разъемная установка)
  • Корпус: Металлический (алюминиевый сплав) с антикоррозийной обработкой
  • Разъемы: Моментные разъемы DIN 41612 (класс IP67 при соединении)
  • Индикаторы: LED-индикаторы статуса каждого канала (включение) и общого статуса модуля (питание/ошибка)
• Память: Неразрушаемая память для хранения настроек (без батареек)
• Программирование: Настройка через программное обеспечение GE ToolboxST, GE CIMPLICITY
• Размеры: 130 × 85 × 60 мм (Д×Ш×Г)
• Вес: ~0.6 кг
• Срок гарантии: 3 года

Ключевые преимущества

1. Высокая нагрузочная способность: Каждый канал DS200CDBAG1A поддерживает максимальный ток 2 А (продолжительный) и 5 А (кратковременный), что позволяет напрямую управлять большинством дискретных исполнительных механизмов без использования дополнительных реле.
2. Быстрая реакция и стабильность: Время срабатывания ≤0.5 мс и выключения ≤0.3 мс гарантируют своевременное управление критическими процессами, а расширенные функции защиты (от коротких замыканий, перегрева) предотвращают повреждение модуля.
3. Полная совместимость с системами GE: Идеальная интеграция с платформами Mark VI/VIe/V и программным обеспечением GE ToolboxST обеспечивает плавающую работу без дополнительных адаптеров или сложных настроек.
4. Надёжность в экстремальных условиях: Устойчивость к ЭМВ класса 4 и широкий температурный диапазон (-40 °C – +70 °C) позволяют использовать модуль в суровых промышленных средах (энергетика, нефтегазовая промышленность).
5. Простота диагностики: LED-индикаторы каждого канала и общего статуса упрощают мониторинг работы и выявление неполадок, а стандартный разъемный монтаж на шину GE ускоряет замену при необходимости.
6. Долговечность и безопасность: Металлический корпус, высококачественные компоненты и соответствие стандартам GE гарантируют длительный срок службы, а функции защиты обеспечивают безопасность эксплуатации как модуля, так и подключенного оборудования.

Сферы применения

• Энергетика: Управление клапанами турбин, насосами системы охлаждения, сигнальными лампами аварийного останова и исполнительными механизмами генераторов на тепловых, гидро и атомных электростанциях.
• Нефтегазовая промышленность: Контроль клапанов на трубопроводах, насосов добывающих установок, компрессоров и систем безопасности рефинириев (в комплексах с контроллерами GE).
• Тяжелое машиностроение: Управление приводами конвейеров, электромагнитными клапанами и сигнальными устройствами на металлообрабатывающих линиях и гидравлических прессах.
• Морская техника: Управление системами на кораблях (электрогенераторы, приводы рулей, системы жизнеобеспечения) с использованием автоматизации GE.
• Цифровая энергетика: Интеграция в системы управления микросетями и распределенными энергетическими ресурсами (DER) на базе платформ GE Mark VIe.

Сравнение с конкурентами

Рекомендации по выбору и эксплуатации

1. Проверка совместимости: Убедитесь, что ваша система автоматизации (GE Mark VI/VIe/V) поддерживает DS200CDBAG1A — модуль разработан исключительно для платформ GE, и использование с сторонними контроллерами не гарантирует полной функциональности.
2. Расчёт нагрузки: Перед подключением убедитесь, что ток потребления исполнительных механизмов не превышает 2 А на канал и 10 А суммарно — превышение допустимых параметров может привести к повреждению модуля.
3. Монтаж и подключение: Монтируйте модуль строго на шину GE SPA в соответствии с инструкциями GE. Используйте только оригинальные разъемы и кабели GE для обеспечения надежного контакта и защиты от помех. Для аналоговых сигналов используйте экранированные кабели.
4. Диагностика: Регулярно проверяйте состояние LED-индикаторов — неработающий индикатор канала может свидетельствовать о перегрузке или коротком замыкании. При возникновении ошибки модуля используйте логи системы GE для выявления причины.
5. Обслуживание: Периодически очищайте шину монтажа и разъемы модуля от пыли и грязи. Не эксплуатируйте модуль при температуре выше +70 °C или ниже -40 °C — это снизит срок службы и надежность.
6. Безопасность: При обслуживании деэлектризуйте систему автоматизации и дождитесь полного остывания модуля. Используйте средства индивидуальной защиты (изолирующие перчатки, очки) для предотвращения электротравм. Не подключайте устройства с полярностью, отличной от указанной в документации.
