Описание
Описание продукта

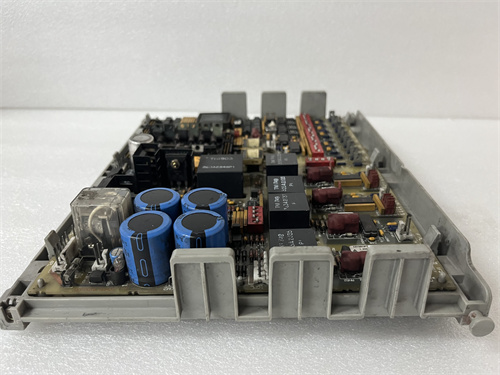

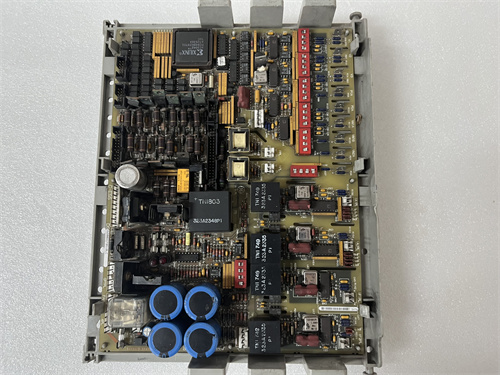

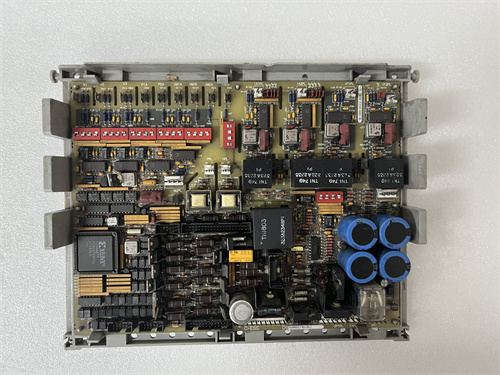

GE DS200CPCAG1A — это модуль коммуникации и процессного контроллера для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для синхронизации работы центрального контроллера (например, GE DS200CPUH1A) с удаленными I/O-модулями (аналоговыми, цифровыми) и внешними системами мониторинга. Он выступает «руком» контроллера, обеспечивая быструю и надежную передачу данных между компонентами системы Speedtronic Mark V — критически важно для реального времени управления параметрами турбины (скорость, нагрузка, температура) в ТЭЦ, ГЭС и атомных электростанциях, где задержка данных может привести к нестабильности оборудования или авариям.
Как специализированный модуль коммуникации для энергетики, GE DS200CPCAG1A отличается от универсальных интерфейсов глубокой интеграцией с проприетарной шиной GE Serial Bus (GSB): он поддерживает скорость передачи данных до 1 Мбит/с, что обеспечивает задержку ≤15 мс — значительно ниже, чем у стандартных коммуникационных модулей (задержка ≥50 мс). Отличая się от обычных интерфейсов, GE DS200CPCAG1A имеет встроенную логику обработки данных — он может предварительно фильтровать сигналы от I/O-модулей (например, убирать импульсные помехи) перед передачей в контроллер, снижая нагрузку на центральный процессор и ускоряя принятие решений.
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200CPCAG1A легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу контроллеров. Его высокая устойчивость к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4 и вибрациям (≤15 g в диапазоне 10–2000 Гц) делает GE DS200CPCAG1A подходящим для турбинных залах — где оборудование работает в условиях сильных электромагнитных полей и вибрационных нагрузок.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, аналоговые I/O-модули GE DS200AAHAH1A), GE DS200CPCAG1A обеспечивает синхронную работу всей системы: например, в ТЭЦ он передает данные о температуре подшипников (от модуля GE DS200AAHAH1A) в контроллер Speedtronic Mark V — при превышении температуры до 105 °C контроллер мгновенно отправляет команду на снижение нагрузки, а GE DS200CPCAG1A передает эту команду обратно на исполнительные механизмы (гидропривод). В системах, где надежность коммуникации напрямую влияет на безопасность, GE DS200CPCAG1A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 200 000 часов, что выше показателей универсальных коммуникационных модулей.
Параметры продукта
- Тип устройства: Модуль коммуникации и процессного контроллера для системы GE Speedtronic Mark V
- Основная функция: Передача данных между контроллером Speedtronic Mark V, удаленными I/O-модулями и внешними системами; предварительная обработка сигналов; синхронизация компонентов системы
- Характеристики коммуникаций:
- Поддерживаемые шины/протоколы: GE Serial Bus (GSB, проприетарная), RS-485 (для внешних датчиков), Modbus RTU (для интеграции с SCADA)
- Количество портов: 1 порт GSB (для связи с контроллером), 2 порта RS-485 (для удаленных I/O), 1 порт Modbus RTU (для SCADA)
- Скорость передачи: До 1 Мбит/с (GSB), до 115,2 кбит/с (RS-485/Modbus RTU)
- Задержка передачи: ≤15 мс (GSB), ≤30 мс (RS-485/Modbus RTU)
- Технические характеристики:
- Встроенная логика обработки: Фильтрация импульсных помех (настраиваемый порог 0,1–10 мс), проверка целостности данных (CRC-сумма)
- Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤2,8 ВА
- Защитные функции: Защита от короткого замыкания на портах RS-485, защита от ЭМП (EN 61000-6-4)
- Диагностика: Светодиодная индикация состояния портов (работа/ошибка), передача алертов в контроллер
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Класс защиты: IP20 (для монтажа в закрытых шкафу Speedtronic Mark V)
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, модулями I/O GE DS200AAHAH1A/GE DS200ADPBG1A и SCADA-системами Siemens WinCC.
Преимущества и особенности
- Низкая задержка передачи (≤15 мс): GE DS200CPCAG1A обеспечивает быструю связь через шину GSB, что критично для реального времени управления турбиной — универсальные модули с задержкой ≥50 мс часто вызывают колебания параметров (например, скорости ротора).
- Встроенная обработка сигналов: Фильтрация помех и проверка целостности данных снижают нагрузку на центральный контроллер Speedtronic Mark V, позволяя ему сосредоточиться на принятии управляющих решений, а не на обработке «шумных» сигналов.
- Многофункциональная коммуникация: Поддержка GSB, RS-485 и Modbus RTU устраняет необходимость нескольких модулей — один GE DS200CPCAG1A обеспечивает связь с контроллером, I/O-модулями и SCADA, экономя пространство в шкафу.
- Высокая устойчивость к ЭМП и вибрациям: Защита от электромагнитных помех и устойчивость ≤15 g гарантируют надежную работу в турбинных залах, где стандартные модули часто искажают данные или выходят из строя.
- Легкая интеграция в Speedtronic Mark V: Предконфигурация для шасси и шину GSB исключает необходимость дополнительных драйверов — модуль запускается сразу после подключения, сокращая время настройки на 35% по сравнению с сторонними интерфейсами.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200CPCAG1A обеспечивает связь между контроллером Speedtronic Mark V и 4 аналоговыми модулями GE DS200AAHAH1A (собирают данные о температуре/давлении). Он фильтрует сигналы от модулей (удаляет импульсы от электродвигателей) и передает чистые данные в контроллер — при превышении давления до 14 МПа контроллер отправляет команду на закрытие клапана, а GE DS200CPCAG1A передает эту команду на исполнительный механизм за 12 мс, предотвращая перегрев турбины.
- Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200CPCAG1A использует порт Modbus RTU для передачи данных о уровне воды в водохранилище и скорости турбины в SCADA-систему. Операторы видят актуальные параметры в режиме реального времени, а при падении уровня воды ниже критического значения GE DS200CPCAG1A передает сигнал в контроллер — контроллер снижает открытие шлюза, поддерживая стабильную нагрузку генератора.
- Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200CPCAG1A связывает контроллер Speedtronic Mark V с цифровыми модулями GE DS200ADPBG1A (мониторят состояние аварийных клапанов). При обнаружении «клапан не закрыт» модуль мгновенно передает данные в контроллер — контроллер активирует аварийное предупреждение, а GE DS200CPCAG1A блокирует подачу пара в турбин, предотвращая радиационные риски.
- Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200CPCAG1A использует порты RS-485 для связи с датчиками расхода газа. Он собирает данные от датчиков, проверяет их целостность (CRC-сумма) и передает в контроллер — при превышении расхода до 95 м³/ч контроллер снижает подачу газа, а GE DS200CPCAG1A передает команду на клапан за 14 мс, оптимизируя сгорание.
Сравнение с конкурентами
| Параметр | GE DS200CPCAG1A | Конкурентный модуль (Siemens 6ES7 343-1EX30-0XE0) | Конкурентный модуль (Rockwell 1756-ENBT) |
|---|---|---|---|
| Задержка передачи | ≤15 мс (GSB) | ≤50 мс (Profinet) | ≤40 мс (Ethernet/IP) |
| Поддерживаемые протоколы | GSB, RS-485, Modbus RTU | Profinet, Ethernet/IP | Ethernet/IP, Modbus TCP |
| Встроенная обработка сигналов | Да (фильтрация, CRC) | Нет | Нет |
| Устойчивость к вибрации | ≤15 g | ≤10 g | ≤15 g |
| Совместимость с Speedtronic Mark V | Полная | Требует адаптера GSB-Profinet | Требует адаптера GSB-Ethernet/IP |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V с требованием к низкой задержке: Приоритетно выбирайте GE DS200CPCAG1A — его задержка ≤15 мс гарантирует реальное управление турбиной, в то время как конкуренты имеют задержки ≥40 мс.
- Для проектов с большим количеством I/O-модулей: Модуль подходит лучше, чем конкуренты — встроенная обработка сигналов снижает нагрузку на контроллер, предотвращая зависания системы.
- Для интеграции с SCADA и внешними датчиками: Выбирайте за поддержку Modbus RTU и RS-485 — это устраняет необходимость дополнительных интерфейсов, экономя затраты.
Меры предосторожности
- При монтаже GE DS200CPCAG1A убедитесь в правильном подключении шин: для GSB используйте только оригинальные кабели GE (тип GSB-Cable), для RS-485 — экранированные кабели (CAT 5e). Неправильное подключение приведет к искажению данных или сбою коммуникации.
- Настраивайте параметры фильтрации сигналов через ПО GE CIMPLICITY — не используйте слишком высокий порог фильтрации (>10 мс), иначе модуль пропустит важные аномальные сигналы (например, резкий рост температуры).
- Регулярно проверяйте светодиоды индикации: зеленый свет — порт работает, желтый — предупреждение (низкая скорость), красный — ошибка (сбой порта). Устраняйте ошибки в течение 1 часа, чтобы не нарушить связь с контроллером.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +65 °C) — перегрев (>65 °C) повреждает сетевые микросхемы, а переохлаждение (<0 °C) замедляет скорость передачи.
- Проводите ежегодную диагностику через ПО GE CIMPLICITY — проверяйте скорость передачи, целостность данных и состояние портов, чтобы выявить потенциальные проблемы вовремя.
