Описание продукта

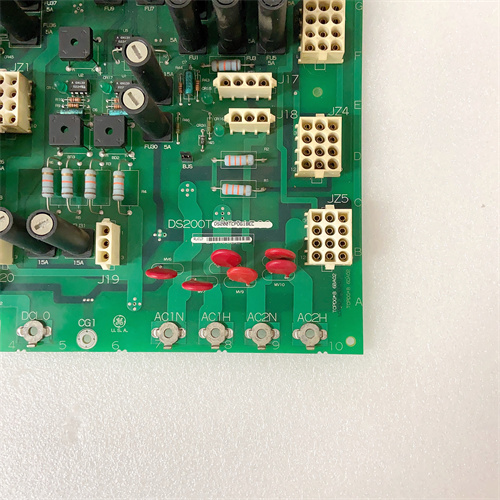

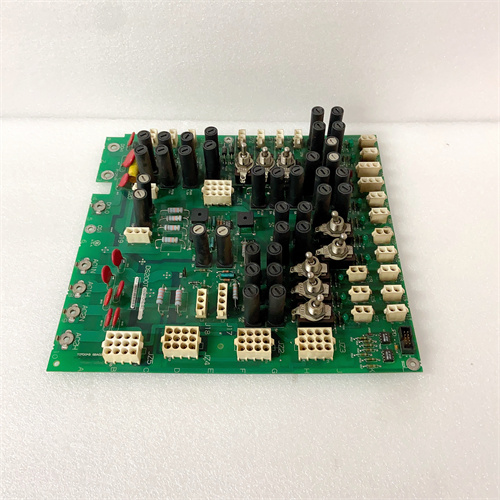

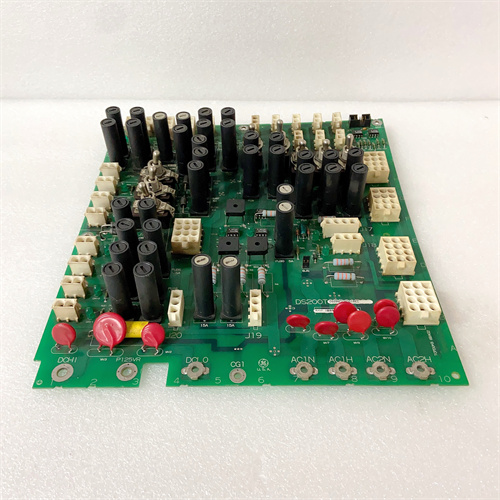

GE DS200CTBDG1A — это модуль измерения тока для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для точного контроля тока в цепях главного и вспомогательного оборудования энергетики: ток статора и ротора генератора, ток электродвигателей насосов охлаждения, ток систем гидропривода. Он выступает критическим элементом для мониторинга нагрузки и выявления небалансов в электросетях, передавая обработанные данные о токе в контроллер Speedtronic Mark V (например, GE DS200CPUH1A) — на основе этих данных система регулирует работу генератора (снижение/увеличение нагрузки) и активирует защитные механизмы при перегреве или коротком замыкании (например, отключение цепи при превышении тока выше критического порога).
Как специализированный модуль для измерения тока в энергетике, GE DS200CTBDG1A отличается высокой точностью измерений (погрешность ≤0,1%) и магнитной изоляцией между измерительными цепями и шасси (5000 В АС) — критически важными для сред с высоким напряжением (например, генераторы 110 кВ), где токовые сигналы требуют абсолютной изоляции от контроллеров для безопасности операторов и защиты оборудования. Отличая się от универсальных токовых модулей, GE DS200CTBDG1A предконфигурирован для работы с типовыми трансформаторами тока (ТТ) энергетики (например, 5 А/0,1 А, 10 А/0,1 А) и поддерживает калибровку через ПО GE CIMPLICITY — это упрощает интеграцию без необходимости дополнительной адаптации к специфике генераторов.
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200CTBDG1A легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу контроллеров. Его высокая устойчивость к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4 и вибрациям (≤12 g в диапазоне 10–2000 Гц) делает GE DS200CTBDG1A подходящим для турбинных залах ТЭЦ, ГЭС и атомных электростанций — где оборудование работает в условиях сильных магнитных полей и вибрационных нагрузок.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули коммуникаций GE DS200ACNAG1A), GE DS200CTBDG1A обеспечивает синхронную работу с системой управления: например, в ТЭЦ он измеряет ток статора генератора (через ТТ 10 А/0,1 А) — при превышении тока до 11 А (допустимый предел 10 А) модуль мгновенно передает данные в контроллер, который снижает нагрузку генератора на 10% и активирует световое предупреждение. В системах, где ошибка в измерении тока на 0,5 А может привести к перегреву обмоток генератора, GE DS200CTBDG1A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 220 000 часов, что значительно выше показателей стандартных токовых модулей.
Параметры продукта
- Тип устройства: Модуль измерения тока для системы GE Speedtronic Mark V
- Основная функция: Измерение тока в цепях энергетического оборудования; передача обработанных данных в контроллер; калибровка и защита от перегрева
- Характеристики измерения:
- Количество каналов: 4 одноканальных изолированных каналов
- Диапазон входного тока: 0–0,1 А (от трансформаторов тока ТТ, типичные соотношения ТТ — 5 А/0,1 А, 10 А/0,1 А)
- Погрешность измерения: ≤0,1% от полного диапазона (при температуре 25 °C)
- Разрешение АЦП: 16 бит (для детального захвата малых изменений тока, например, небаланс на 0,05 А)
- Изоляция: Магнитная изоляция 5000 В АС (между измерительными цепями и шасси), электроизоляция 1000 В АС (между каналами)
- Технические характеристики:
- Интерфейс связи: Проприетарная шина GE Serial Bus (GSB), синхронизация с контроллером Speedtronic Mark V
- Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤2,5 ВА
- Защитные функции: Защита от перегрева (отключение канала при температуре >70 °C), защита от короткого замыкания на входах
- Диагностика: Светодиодная индикация состояния каналов (работа/ошибка) и передача алертов в контроллер
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤12 g (10–2000 Гц)
- Устойчивость к ЭМП: Соответствует EN 61000-6-4
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, трансформаторами тока GE Current Transformer (TT 5A/0.1A, TT 10A/0.1A) и модулями коммуникаций GE DS200ACNAG1A.
Преимущества и особенности
- Высокая точность измерения (≤0,1%): GE DS200CTBDG1A обеспечивает точное контроль тока, что критично для выявления небалансов в обмотках генератора (например, разница в токе фаз на 0,1 А) — универсальные модули с погрешностью 0,5% часто пропускают такие нерегулярности, приводя к износу обмоток.
- Магнитная изоляция 5000 В АС: Защита от высоковольтных разрядов между измерительными цепями и шасси гарантирует безопасность операторов и предотвращает повреждение контроллера Speedtronic Mark V — модули с низкой изоляцией (1000 В АС) рискуют замыканием высоковольта на электронику.
- Предконфигурация для трансформаторов тока (ТТ): Модуль уже настроен для типичных соотношений ТТ энергетики (5 А/0,1 А, 10 А/0,1 А), что сокращает время настройки до 30 минут — в отличие от универсальных модулей, которые требуют 2–3 часов адаптации к ТТ.
- Устойчивость к ЭМП и вибрациям: Защита от электромагнитных помех и устойчивость ≤12 g позволяют GE DS200CTBDG1A работать вблизи генераторов и трансформаторов — где стандартные модули искажают измерения или выходят из строя.
- Легкая калибровка через ПО: Калибровка параметров АЦП и корректировка дрейфа выполняются дистанционно через GE CIMPLICITY — не нужно размонтировать модуль, что снижает время простоя оборудования.
Случаи применения в отраслях
- Энергетика (ТЭЦ с парогенераторами): В ТЭЦ GE DS200CTBDG1A измеряет ток статора генератора (через ТТ 10 А/0,1 А, диапазон 0–10 А). При превышении тока до 10,5 А (допустимый предел 10 А) модуль передает данные в контроллер Speedtronic Mark V, который снижает нагрузку генератора с 120 МВт до 110 МВт — предотвращая перегрев обмоток и повреждение изоляции.
- Гидроэнергетика (ГЭС с гидрогенераторами): На ГЭС GE DS200CTBDG1A контролирует ток ротора генератора (через ТТ 5 А/0,1 А). При обнаружении небаланса тока между фазами (разница >0,2 А) модуль отправляет алерт в контроллер, который активирует систему равномерного распределения нагрузки — поддерживая стабильность генерации и продлевая срок службы ротора.
- Атомная энергетика (АТЭС с основными генераторами): В АТЭС GE DS200CTBDG1A измеряет ток вспомогательных электродвигателей (насосы охлаждения, системы подачи воды) — через ТТ 2 А/0,1 А. При коротком замыкании в цепи насоса (ток >2,5 А) модуль мгновенно передает сигнал в контроллер, который отключает цепь насоса и запускает резервный — предотвращая пожар и остановку основного оборудования.
- Теплоэнергетика (котлы с газогенераторами): В котельном цехе GE DS200CTBDG1A измеряет ток системы гидропривода газотурбины (через ТТ 3 А/0,1 А). При росте тока до 3,2 А (допустимый предел 3 А) модуль сигнализирует контроллеру, который снижает скорость гидропривода — предотвращая износ шестеренок и поломку привода.
Сравнение с конкурентами
| Параметр | GE DS200CTBDG1A | Конкурентный модуль (Siemens 6ES7 331-7NF10-0AB0) | Конкурентный модуль (Rockwell 1756-IF8H) |
|---|---|---|---|
| Количество каналов | 4 | 8 | 8 |
| Погрешность измерения | ≤0,1% | ≤0,2% | ≤0,25% |
| Изоляция (между цепями/шасси) | 5000 В АС | 1000 В АС | 1500 В АС |
| Поддерживаемые ТТ | 5 А/0,1 А, 10 А/0,1 А | Универсальные (0–1 А) | Универсальные (0–1 А) |
| Устойчивость к вибрации | ≤12 g | ≤10 g | ≤10 g |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V (генераторы, турбины): Приоритетно выбирайте GE DS200CTBDG1A — его предконфигурация для ТТ энергетики и полная совместимость с контроллером избавляют от проблем с интеграцией (например, несовместимость сигнальных уровней с ТТ).
- Для высоковольтных систем (≥10 кВ): Модуль подходит лучше, чем конкуренты — магнитная изоляция 5000 В АС гарантирует безопасность, в то время как модули с низкой изоляцией рискуют замыканием.
- Для точного контроля генераторного тока: Выбирайте за погрешность ≤0,1% — это позволяет выявлять малые небалансы, предотвращая износ обмоток, которые пропускают модули с более высокой погрешностью.
Меры предосторожности
- При монтаже GE DS200CTBDG1A убедитесь в отключении высоковольтных цепей (до 110 кВ) и трансформаторов тока — подключение модуля при включенном токе может привести к электровзрыву и повреждению электроники.
- Калибруйте модуль через ПО GE CIMPLICITY раз в 6 месяцев — в условиях сильных магнитных полей (>0,5 Тл) сократите интервал до 3 месяцев, так как магниты ускоряют дрейф параметров АЦП.
- Регулярно проверяйте светодиоды индикации: зеленый свет — канал работает, красный — ошибка (обрыв ТТ, короткое замыкание). Устраняйте ошибки в течение 1 часа (для генераторного тока), чтобы не упустить перегрев.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +65 °C) — перегрев (>65 °C) повреждает магнитные элементы, а переохлаждение (<0 °C) замерзнет конденсат, вызывая коррозию контактов.
- Используйте только экранированные кабели с двойным экраном (тип STP) для подключения к ТТ — это дополнительно защищает сигналы от ЭМП, особенно на дистанциях >5 м от трансформатора.
