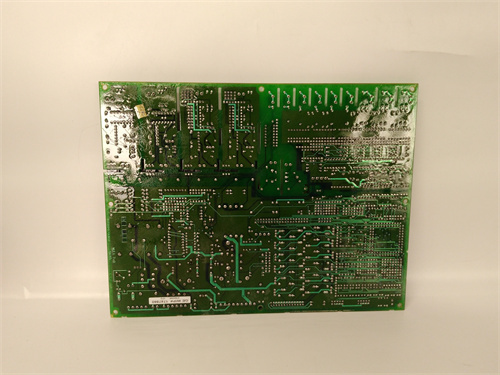

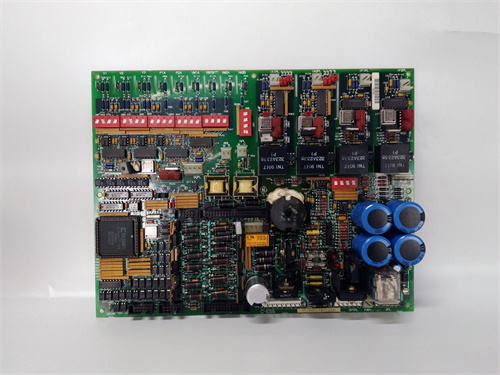

GE DS200DACAG1A

Описание

Общая характеристика продукта GE DS200DACAG1A

Технические параметры GE DS200DACAG1A

• Параметры аналоговых входов (AI):
  • Количество каналов: 8 независимых каналов с индивидуальной изоляцией;
  • Поддерживаемые сигналы: 4–20 мА DC (стандарт для датчиков температуры/давления GE), 0–5 В DC (для низковольтных сенсоров);
  • Точность измерения: ±0,05% от полного диапазона (FS) при температуре 25 ± 5 °C; ±0,1% FS в диапазоне 0–60 °C — гарантирует достоверность данных для регулирования;
  • Изоляция каналов: 2500 В AC (между каналами, между каналами и шиной) — по стандарту IEC 60664-1.
• Параметры аналоговых выходов (AO):
  • Количество каналов: 4 независимых каналов с индивидуальной изоляцией;
  • Тип сигнала: 4–20 мА DC (для управления регулирующими клапанами GE, приводами насосов);
  • Максимальная нагрузка на канал: ≤600 Ом (для подключения длинных кабелей до 1000 м);
  • Точность выходного сигнала: ±0,05% FS — обеспечивает стабильные команды для исполнительных механизмов.
• Электрические и коммуникационные параметры:
  • Интерфейс с контроллером GE Speedtronic: Внутренняя шина GE Profinet IRT (100 Мбит/с, задержка <1 мс) — реальное время передачи данных;
  • Питание: 24 В DC (диапазон 18–30 В DC) — из шкафа питания системы Speedtronic;
  • Потребляемый ток: ≤0,8 А (без нагрузки) / ≤1,2 А (при максимальной нагрузке);
  • Защита от помех: Встроенные фильтры низких частот (RC-цепочки) на каждом канале — соответствие EN 61000-6-2 и EN 61000-6-4;
  • Коммутационная способность: Поддержка “горячей замены” (hot-swap) — замена модуля без остановки системы.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (подходит для технических помещений электростанций);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic Mark VI / Mark VIe);
  • Материал корпуса: Фанера с эпоксидной смолой (UL94 V-0) — жаропрочность и устойчивость к химическим веществам;
  • Размеры: 150 мм × 100 мм × 40 мм (стандартный размер для модулей Speedtronic);
  • Устойчивость к вибрациям: 5–500 Гц (0,5 Г, по IEC 60068-2-6).
• Функции диагностики и совместимость:
  • Самодиагностика: Мониторинг состояния каналов (отрыв кабеля, перегрузка, неисправность изоляции) — отправка ошибок в контроллер Mark VI;
  • Уровень безопасности: SIL 2 (по стандарту IEC 61508);
  • Совместимость: Контроллеры GE Speedtronic Mark VI / Mark VIe, сенсоры GE 900T, регулирующие клапаны GE V18346.

Преимущества и особенности GE DS200DACAG1A

1. Индивидуальная изоляция каналов: Изоляция 2500 В AC для каждого канала защищает GE DS200DACAG1A и связанные контроллеры от перепадов напряжения — критически важно для систем, где сенсоры расположены далеко от шкафа управления (например, датчики температуры в турбинных камерах). Это предотвращает повреждение модуля при коротком замыкании в одном из каналов.
2. Высокая точность сигналов: Точность ±0,05% FS гарантирует, что GE DS200DACAG1A передает данные без искажений — например, измерение температуры пара с ошибкой <0,1 °C, что необходимо для точного регулирования турбины и предотвращения перегрева.
3. Поддержка “горячей замены”: Возможность замены GE DS200DACAG1A без остановки системы позволяет выполнять обслуживание в режиме 24/7 — актуально для электростанций, где остановка генератора приводит к существенным экономическим потерям.
4. Глубокая интеграция с системами GE: GE DS200DACAG1A полностью поддерживается ПО GE ToolboxST и совместим с контроллерами Speedtronic Mark VI / Mark VIe — не требуется дополнительные адаптеры. Калибровка и настройка каналов выполняются через единственный интерфейс, сокращая время монтажа.
5. Устойчивость к экстремальным условиям: Работа в диапазоне 0–60 °C и корпус из жаропрочной фанеры делают GE DS200DACAG1A подходящим для суровых условий — например, технических помещений ТЭС с высокими температурами или ГЭС в влажных климатах.

Примеры применения GE DS200DACAG1A в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС с паровой турбиной мощностью 250 МВт GE DS200DACAG1A обрабатывает сигналы 8 датчиков температуры пара (AI каналы, 4–20 мА) и управляет 4 регулирующими клапанами подачи топлива (AO каналы, 4–20 мА). Индивидуальная изоляция каналов защищает модуль от перепадов напряжения от силовых линий, а точность сигналов гарантирует стабильную температуру в турбинных камерах.
• Гидроэлектростанция (ГЭС): В ГЭС GE DS200DACAG1A подключен к 8 датчикам уровня воды в резервуаре (AI каналы, 0–5 В) и 4 приводам вентилей регулирования расхода (AO каналы, 4–20 мА). Поддержка “горячей замены” позволяет заменить модуль при необходимости, не останавливая гидротурбину.
• Крупный металлургический завод (с собственной ТЭС): В заводе GE DS200DACAG1A контролирует параметры нагревательных печей — AI каналы собирают данные о температуре металла (4–20 мА), AO каналы регулируют мощность нагрева. Высокая точность сигналов обеспечивает равномерное нагрев металла, снижая брак продукции.
• Атомная электростанция (АЗЭС): В АЗЭС GE DS200DACAG1A используется в системе охлаждения реактора — AI каналы собирают данные о температуре теплоносителя (4–20 мА), AO каналы управляют насосами подачи воды. SIL 2 соответствие и изоляция 2500 В AC гарантируют безопасность работы, предотвращая неконтролируемые изменения параметров.

Сравнение GE DS200DACAG1A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE DS200DACAG1A

Рекомендации по выбору

1. Совместимость с оборудованием GE: Выбирайте GE DS200DACAG1A если вы используете системы GE Speedtronic Mark VI / Mark VIe — это гарантирует безпроблемную интеграцию и поддержку от производителя.
2. Требования к изоляции: Если требуется защита каждого канала от перепадов напряжения (например, в системах с сенсорами на большой дистанции), GE DS200DACAG1A подходит лучше, чем модули с групповой изоляцией.
3. Потребности в обслуживании: Для систем, где нельзя останавливаться для замены модулей (например, круглосуточные электростанции), поддержка “горячей замены” делает GE DS200DACAG1A оптимальным выбором.

Меры предостережения

1. Профессиональная калибровка: Калибровку GE DS200DACAG1A должен выполнять специалист с сертификацией GE — используйте стандартные калибровочные приборы (точность ±0,01%) для поддержания точности ±0,05% FS.
2. Контроль нагрузки AO каналов: Не превышайте максимальную нагрузку 600 Ом на AO канал — перегрузка приведет к искажению сигнала или повреждению канала.
3. Защита кабелей: Используйте экранированные кабели с сечением ≥0,5 мм² для AI/AO цепей — экран заземлите на оба конца, чтобы снизить электромагнитные помехи.
4. Правила hot-swap: При “горячей замене” GE DS200DACAG1A убедитесь, что система находится в режиме “ожидания” (standby) — не отключайте модуль при активной передаче сигналов, это может привести к потере данных.
