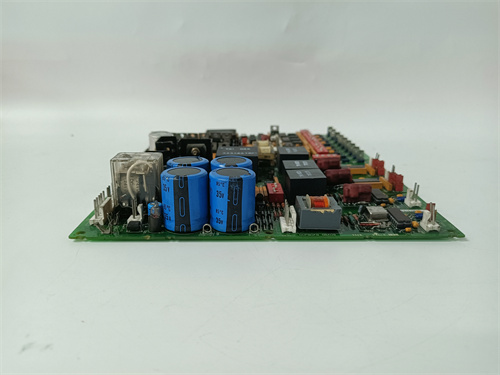

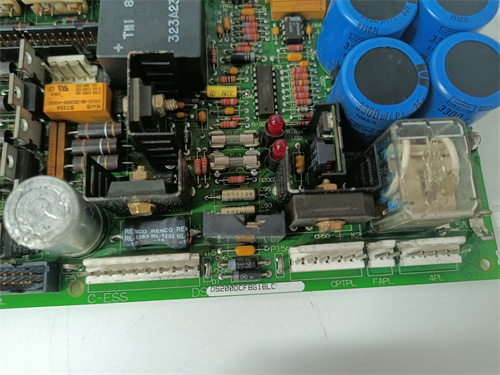

GE DS200DCFBG1BI

Описание

Описание продукта

Параметры продукта

• Тип устройства: Цифровой выходной модуль (транзисторные выходы) для системы GE Speedtronic Mark V
• Основная функция: Передача дискретных управляющих команд на вспомогательное оборудование; защита от перегрузки и короткого замыкания; индикация состояния выходов
• Характеристики выходов:
  • Количество каналов: 16 независимых транзисторных выходов
  • Тип выхода: NPN-транзистор (активное заземление), подходит для DC-оборудования
  • Максимальное выходное напряжение: DC 24 В ±10%
  • Максимальный выходной ток на канал: 2 А (продолжительный), 5 А (кратковременный, до 1 с)
  • Защита: Защита от короткого замыкания (токоограничение), защита от перегрева (отключение при температуре >85 °C)
• Технические характеристики:
  • Интерфейс связи: Проприетарная шина GE Serial Bus (GSB) — синхронизация с контроллером Speedtronic Mark V
  • Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤2,8 ВА
  • Время реакции: ≤1 мс (включение/отключение выхода)
  • Диагностика: Светодиодная индикация состояния каждого канала (включен/выключен/ошибка), передача алертов в контроллер
• Рабочие условия:
  • Температурный диапазон: 0 °C до +65 °C
  • Влажность: 5%–95% (без конденсации)
  • Устойчивость к вибрации: ≤15 g (10–2000 Гц)
  • Класс защиты: IP20 (для монтажа в закрытых шкафу Speedtronic Mark V)
• Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, контакторами GE Contactor, аварийными клапанами Fisher и сигнальными лампами ABB.

Преимущества и особенности

1. Быстрая реакция (≤1 мс): GE DS200DCFBG1BI обеспечивает мгновенную передачу команд, что критично для аварийных сценариев (например, блокирование гидропривода при перегреве) — релейные модули имеют задержку ≥10 мс и не подходят для таких задач.
2. Защита от короткого замыкания и перегрева: Автоматическое отключение канала при перегрузке предотвращает повреждение модуля и исполнителя (например, насоса), снижая затраты на ремонт и время простоя.
3. Высокая нагрузочная способность (2 А на канал): Модуль управляет мощными исполнителями (например, приводы клапанов с током 1,5 А) без необходимости дополнительных реле — универсальные модули часто поддерживают только 0,5 А и требуют усилительных устройств.
4. Устойчивость к ЭМП (EN 61000-6-4): Защита от электромагнитных помех гарантирует стабильную работу в турбинных залах, где стандартные модули искажают сигналы или выходят из строя под влиянием полей генераторов.
5. Легкая интеграция в Speedtronic Mark V: Предконфигурация для шасси и шины GSB исключает необходимость дополнительных драйверов — модуль запускается сразу после подключения, сокращая время настройки на 35% по сравнению с сторонними модулями.

Случаи применения в отраслях

• Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200DCFBG1BI управляет 8 приводами аварийных клапанов сброса пара. При превышении температуры подшипника до 110 °C контроллер Speedtronic Mark V отправляет команду на модуль — GE DS200DCFBG1BI активирует клапаны за 0,9 мс, снижая давление пара и предотвращая разрыв труб.
• Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200DCFBG1BI управляет 6 контакторами насосов охлаждения гидропривода. При росте температуры масла до 65 °C (допустимый предел 60 °C) контроллер отправляет сигнал на модуль — GE DS200DCFBG1BI включает дополнительные насосы, снижая температуру масла до нормы за 2 минуты.
• Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200DCFBG1BI управляет 4 блокировочными механизмами вентилей secondary цикла. При обнаружении утечки пара контроллер отправляет команду на модуль — GE DS200DCFBG1BI блокирует вентили за 0,7 мс, предотвращая дальнейшую утечку и радиационные риски.
• Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200DCFBG1BI управляет 10 сигнальными лампами операторской панели (аварийные, предупреждающие). При любом аномалии (например, низкий уровень мазута) контроллер отправляет сигнал на модуль — GE DS200DCFBG1BI включает соответствующую лампу, информируя операторов о необходимости вмешательства.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

1. Для систем GE Speedtronic Mark V с требованиями к быстрой реакции: Приоритетно выбирайте GE DS200DCFBG1BI — его время реакции ≤1 мс подходит для аварийных команд, в то время как конкуренты имеют задержки ≥3 мс.
2. Для управления DC-оборудованием с током 0,5–2 А: Модуль подходит лучше, чем конкуренты — высокая нагрузочная способность устраняет необходимость дополнительных реле, экономя пространство и затраты.
3. Для сред с сильными ЭМП (турбинные залы, трансформаторные подстанции): Выбирайте за соответствие EN 61000-6-4 — это гарантирует стабильность сигналов, в то время как модули с низкой защитой искажают данные.

Меры предосторожности

1. При монтаже GE DS200DCFBG1BI убедитесь в правильной полярности подключения исполнителей: для NPN-транзисторов подключите «+» исполнителя к внешнему источнику DC 24 В, а «-» — к выходу модуля. Неправильное подключение приведет к неработе или повреждению канала.
2. Не превышайте максимальный выходной ток (2 А постоянный) — подключение оборудования с током >2 А вызовет перегрев транзистора и отключение канала. Для мощных исполнителей используйте параллельное подключение двух каналов (с учетом равномерного распределения тока).
3. Регулярно проверяйте светодиоды индикации: зеленый свет — выход включен, красный — ошибка (короткое замыкание, перегрев). Устраняйте ошибки в течение 1 часа (для аварийных каналов), чтобы не нарушить безопасность.
4. Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +65 °C) — перегрев (>65 °C) снижает срок службы транзисторов, а переохлаждение (<0 °C) замедляет время реакции.
5. Используйте только экранированные кабели для подключения исполнителей (диаметр ≥0,75 мм²) — это дополнительно защищает сигналы от ЭМП, особенно на дистанциях >15 м от модуля.
