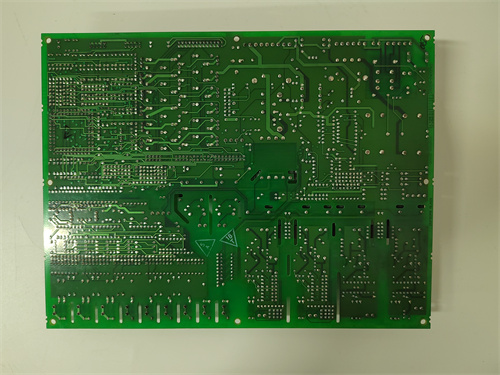

GE DS200DCFBG2BNC

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры входного питания:
  • Тип входного напряжения: DC 24 В (диапазон допустимых отклонений ±10% — 21,6 В до 26,4 В);
  • Максимальный входной ток: 10 А;
  • Защита входа: Фьюзное защита (номинальный ток 12 А) и защита от обратного напряжения (диодная схема) — предотвращает повреждение модуля при неправильной полярности подключения или перегрузке.
• Параметры выходного питания (для компонентов Mark VI):
  • Количество выходных каналов: 4 независимых канала с стабильным напряжением;
  • Типы выходных напряжений и характеристики:
    • Канал 1–2: DC 5 В — максимальный выходной ток 3 А на канал, суммарный ток 5 А (для питания процессоров и логических схем);
    • Канал 3–4: DC 12 В — максимальный выходной ток 2 А на канал, суммарный ток 3 А (для питания модулей I/O и сенсоров);
  • Стабильность выходного напряжения: ±0,5% от номинального значения (например, для 5 В выходное напряжение поддерживается в диапазоне 4,975 В — 5,025 В) — гарантирует неискажение работы чувствительных компонентов.
• Функции фильтрации сигналов:
  • Тип фильтрации:
    • Фильтрация силовых линий: LC-фильтры с низкой сопротивлением на низких частотах и высоким на высоких (от 10 кГц до 1 ГГц) — подавляют помехи, поступающие через линии питания;
    • Фильтрация сигнальных линий: Дифференциальные фильтры для входов/выходов модулей I/O — снижают искажения сигналов от датчиков (например, 4–20 мА) и команд к исполнителям;
  • Уровень подавления помех (attenuation): ≥ 40 дБ в диапазоне частот 100 кГц — 100 МГц (соответствует стандартам EN 61000-6-2 для промышленных сред).
• Термические и механические характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C;
  • Устойчивость к вибрациям: До 5 г (в диапазоне 10–2000 Гц) — соответствует требованиям к оборудованию на turbomachinery;
  • Класс защиты корпуса: IP20 (при монтаже в шкаф управления Mark VI);
  • Расход тепла: Не более 25 Вт (при максимальной нагрузке на выходные каналы) — требует принудительной вентиляции шкафа.
• Диагностика и индикация:
  • LED-индикаторы:
    • Индикатор питания (PWR): Зеленый — при нормальном входном напряжении;
    • Индикаторы выходов (OUT1–OUT4): Зеленые — при стабильном выходном напряжении на соответствующем канале;
    • Индикатор ошибки (FAULT): Красный — при перегрузке выхода, нестабильном входном напряжении или повреждении фильтра;
  • Сигналы диагностики: Выходной дискретный сигнал (DO) для подключения к контроллеру Mark VI — отправка кода ошибки при сбое модуля.

Преимущества и особенности

1. Интеграция функций питания и фильтрации: В отличие от отдельных блоков питания и фильтров, GE DS200DCFBG2BNC сочетает обе функции в одном компактом модуле — это сокращает занимаемое место в шкафу Mark VI и упрощает монтаж/обслуживание. Например, на газовой турбине нет необходимости устанавливать дополнительные фильтры для сигнальных линий — модуль сам обеспечивает защиту от помех, снижая риск ошибок в системе.
2. Высокая стабильность выходного питания: Точность ±0,5% выходного напряжения гарантирует, что чувствительные компоненты Mark VI (например, 16-битные АЦП модулей I/O) работают без искажений. При колебаниях входного питания (например, до 21,6 В) GE DS200DCFBG2BNC поддерживает выходное напряжение 5 В в диапазоне 4,975 В — 5,025 В, предотвращая сбои процессора из-за нестабильного питания.
3. Комплексная защита: Защита от обратного напряжения, перегрузки и короткого замыкания делает GE DS200DCFBG2BNC отказоустойчивым — при неправильном подключении входного питания или коротком замыкании на выходе модуль автоматически отключает проблемный канал, сохраняя остальные компоненты Mark VI. Это критично для систем, где остановка всего контроллера невозможна.
4. Простая диагностика: LED-индикаторы и дискретный сигнал ошибки позволяют операторам быстро определить причину сбое (например, перегрузка 5 В канала или нестабильное входное напряжение) — без разборки модуля. В случае аварии сигнал ошибки передается в контроллер Mark VI, который активирует алерт в SCADA, своевременно информируя персонал.

Примеры применения в отраслях

• Газовые турбины: В комплексе управления газовой турбиной GE DS200DCFBG2BNC питает контроллер Mark VI, аналоговый модуль GE IS210AEPAG1A (для считывания температуры турбины) и дискретный модуль GE IS210DIAS1A (для контроля состояния клапанов). При колебаниях входного питания (например, из-за перегрузки локальной сети) модуль поддерживает стабильные 5 В и 12 В для компонентов, предотвращая сбои в измерении температуры или управления клапанами. Фильтрация помех подавляет шумы от электродвигателя компрессора, не позволяя им искажать сигналы от термокупелей.
• Паровые турбины в ТЭС: В теплоэлектростанции GE DS200DCFBG2BNC обеспечивает питание системы синхронизации турбины с сетью электроэнергетики (модуль GE IS210SYNC1A) и модуля управления приводами насосов (GE IS210AEPSG1AFC). Высокая стабильность выходного напряжения (±0,5%) гарантирует, что синхронизатор точно измеряет частоту вращения турбины (до 0,01 Гц), а приводы насосов работают без рывков — это предотвращает повреждение турбины при подключении к сети или изменении нагрузки.
• Центробежные компрессоры (нефтегазовая промышленность): На компрессоре для транспортировки газа GE DS200DCFBG2BNC питает модуль безопасности (GE IS210SCSG1A), который контролирует давление газа и активирует аварийную остановку при превышении порогов. При коротком замыкании на одном из выходных каналов (например, 12 В) модуль отключает только этот канал, сохраняя питание модуля безопасности — это критично, так как отключение безопасности может привести к разрыву трубопровода.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите требования к питанию системы Mark VI: Если компоненты Mark VI требуют стабильных DC 5 В и 12 В с точностью ±0,5%, GE DS200DCFBG2BNC подходит идеально. Для систем с другими напряжениями (например, DC 24 В) можно рассмотреть дополнительные модули, но они не будут включать встроенную фильтрацию сигналов.
  2. Оцените уровень электромагнитных помех: Если объект (например, газовая турбина) имеет высокий уровень помех от двигателей или трансформаторов, GE DS200DCFBG2BNC с дифференциальными фильтрами обеспечит лучшую защиту сигналов, чем конкурентные модели с только LC-фильтрами.
  3. Для получения информации о совместимости с конкретными модулями Mark VI (например, GE IS210AEPSG1AFC) или обновлениями firmware обратитесь к ссылке: [ссылка на продукт GE DS200DCFBG2BNC].
• Предостережения:
  1. Перед монтажем проверьте полярность входного питания: Неправильная подключение (положительный вывод к отрицательному) может повредить диодную защиту модуля — используйте мультиметр для проверки полярности перед включением.
  2. Не превышайте максимальный выходной ток: Суммарный ток на DC 5 В каналах не должен превышать 5 А, а на DC 12 В — 3 А. Для мощных компонентов (например, внешние сенсоры) используйте дополнительные блоки питания — перегрузка приведет к срабатыванию защиты и отключению канала.
  3. Регулярно проверяйте индикаторы состояния: Если индикатор FAULT горит, диагностируйте причину через контроллер Mark VI (например, нестабильное входное напряжение или короткое замыкание) — своевременное устранение проблем предотвращает остановку turbomachinery.
  4. Обеспечьте достаточную вентиляцию шкафа: Модуль выделяет до 25 Вт тепла — перегрев (температура выше 60 °C) снизит срок службы и стабильность выходного напряжения. Используйте вентиляционные решетки или встроенные вентиляторы в шкафу.
