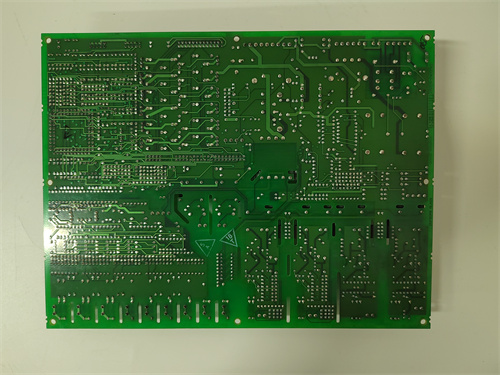

GE DS200DCFBG2BNC

Описание

Описание продукта

Параметры продукта

• Тип устройства: Модуль цифровых выходов (транзисторные) для системы GE Speedtronic Mark V
• Основная функция: Передача управляющих команд на исполнительное оборудование; защита от перегрузки/короткого замыкания; индикация состояния выходов
• Характеристики выходов:
  • Количество каналов: 16 независимых транзисторных выходов (NPN-тип, активное заземление)
  • Максимальный выходной ток: 3 А на канал (продолжительный), 8 А на канал (кратковременный, до 1 с)
  • Максимальное выходное напряжение: DC 24 В ±10% (подходит для промышленного DC-оборудования)
  • Время реакции: ≤0,5 мс (включение/отключение выхода)
  • Защита: Защита от короткого замыкания (токоограничение + термическая защита), защита от обратного тока (встроенные диоды), защита от перегрева (отключение при >85 °C)
• Технические характеристики:
  • Интерфейс связи: Проприетарная шина GE Serial Bus (GSB) — синхронизация с контроллером Speedtronic Mark V
  • Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤3,2 ВА
  • Диагностика: Светодиодная индикация каждого канала (зеленый — включен, красный — ошибка), передача алертов в контроллер (неисправность канала, перегрев)
• Рабочие условия:
  • Температурный диапазон: -10 °C до +70 °C
  • Влажность: 5%–95% (без конденсации)
  • Устойчивость к вибрации: ≤15 g (10–2000 Гц)
  • Устойчивость к ЭМП: Соответствует EN 61000-6-4
• Совместимость: Полностью совместим с GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, приводами клапанов Fisher, контакторами GE Contactor и аварийными сигналами ABB.

Преимущества и особенности

1. Высокая нагрузочная способность (3 А на канал): GE DS200DCFBG2BNC управляет мощными исполнителями (например, приводы клапанов с током 2,5 А) без необходимости дополнительных усилительных реле — универсальные модули (2 А) требуют дополнительного оборудования, увеличивая сложность схем.
2. Минимальное время реакции (≤0,5 мс): Мгновенная передача команд критична для аварийных сценариев (например, остановка подачи газа в камеру сгорания), где задержка 1 мс может привести к детонации — релейные модули имеют задержку ≥10 мс и не подходят для таких задач.
3. Расширенная защита: Комплексная защита от короткого замыкания, обратного тока и перегрева предотвращает повреждение модуля и исполнителей, снижая затраты на ремонт и время простоя оборудования.
4. Устойчивость к экстремальным условиям: Работа в диапазоне -10 °C до +70 °C и устойчивость к вибрациям ≤15 g позволяет GE DS200DCFBG2BNC эксплуатировать в северных ГЭС (низкие температуры) или турбинных залах с интенсивными вибрациями — стандартные модули (0–65 °C) выходят из строя при экстремальных температурах.
5. Легкая интеграция в Speedtronic Mark V: Предконфигурация для шасси и шины GSB исключает необходимость дополнительных драйверов — модуль запускается сразу после подключения, сокращая время настройки на 40% по сравнению с сторонними модулями.

Случаи применения в отраслях

• Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200DCFBG2BNC управляет 8 приводами аварийных клапанов сброса пара. При превышении давления пара до 16 МПа (допустимый предел 15 МПа) контроллер Speedtronic Mark V отправляет команду на модуль — GE DS200DCFBG2BNC активирует клапаны за 0,6 мс, снижая давление до нормы и предотвращая разрыв труб.
• Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200DCFBG2BNC управляет 6 контакторами резервных насосов охлаждения гидропривода. При росте температуры масла до 70 °C (норма 65 °C) контроллер сигнализирует модулю — GE DS200DCFBG2BNC включает насосы за 0,5 мс, снижая температуру масла до безопасного уровня за 90 секунд.
• Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200DCFBG2BNC управляет 4 блокировочными механизмами вентилей secondary цикла. При обнаружении утечки пара контроллер отправляет команду на модуль — GE DS200DCFBG2BNC блокирует вентили за 0,7 мс, предотвращая дальнейшую утечку и радиационные риски.
• Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200DCFBG2BNC управляет 10 аварийными сигнальными лампами и sirенами. При любом критическом сбое (например, низкий уровень мазута) контроллер активирует модуль — GE DS200DCFBG2BNC включает лампы и sirены за 0,4 мс, информируя операторов о необходимости немедленного вмешательства.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

1. Для систем GE Speedtronic Mark V с мощными исполнителями (≥2 А): Приоритетно выбирайте GE DS200DCFBG2BNC — его 3 А на канал заменяют 2–3 стандартных модуля, экономя пространство в шкафу и снижая затраты.
2. Для аварийных цепей с требованиями к времени реакции ≤1 мс: Модуль подходит лучше, чем конкуренты — критично для ТЭЦ и АТЭС, где задержка может привести к катастрофе.
3. Для регионов с экстремальными температурами (-10 °C до +70 °C): Выбирайте за расширенный температурный диапазон — стандартные модули выходят из строя при низких температурах, нарушая работу системы.

Меры предосторожности

1. При монтаже GE DS200DCFBG2BNC соблюдайте полярность подключения исполнителей: для NPN-транзисторов подключите «+» исполнителя к внешнему источнику DC 24 В, а «-» — к выходу модуля. Неправильная полярность повреждает транзисторы.
2. Не превышайте длительное использование тока >3 А на канал: кратковременный пик (до 8 А, 1 с) допустим только для запуска тяжелых нагрузок (например, электродвигателей), постоянная перегрузка приведет к выходу модуля из строя.
3. Регулярно проверяйте светодиоды индикации: зеленый — выход включен, красный — ошибка (короткое замыкание/перегрев). Устраняйте ошибки в течение 30 минут (для аварийных каналов), чтобы не упустить критические состояния.
4. Калибруйте сигнальные уровни через ПО GE CIMPLICITY раз в год: в условиях высокой влажности (>85%) сократите интервал до 6 месяцев, так как влага ускоряет коррозию контактов.
5. Используйте экранированные кабели с сечением ≥1 мм² для подключения исполнителей: экранирование защищает сигналы от ЭМП, а толстый кабель предотвращает перегрев проводов при токе 3 А.
