Описание
Общая информация о продуктах

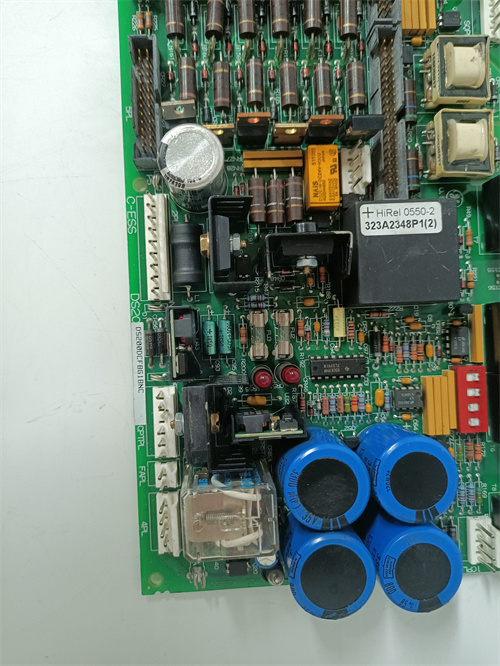

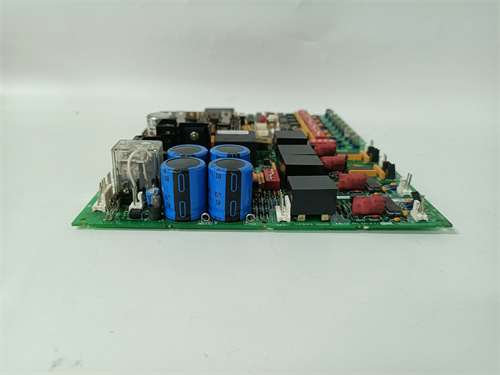

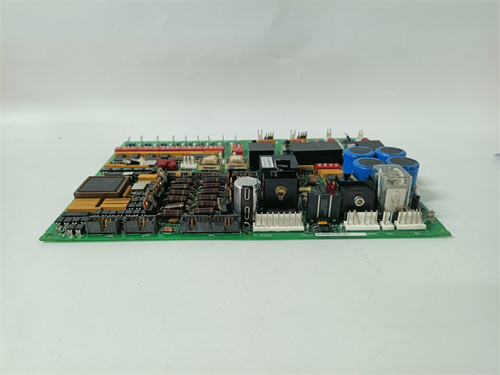

Первым делом представим два аналогичных модуля цифрового фильтра сигналов GE DS200DCFBG2BNC и GE DS200DCFBG1BNC — это компоненты системы автоматизации GE Mark V, предназначенные для обработки и фильтрации аналоговых сигналов от промышленных сенсоров (например, датчиков давления, температуры, расхода) перед передачей их в контроллер. Они обеспечивают подавление электромагнитных помех и импульсных искажений, что критически важно для стабильной работы turbomachinery (газотурбины, паровые турбины), электростанций и высокоточных производственных линий. Основное различие между моделями — в количестве входных каналов: GE DS200DCFBG2BNC имеет 2 канала, а GE DS200DCFBG1BNC — 1 канал, что позволяет подобрать оптимальный вариант под количество сенсоров. Детальную информацию о технических характеристиках и совместимости с Mark V можно найти на официальных ресурсах: [ссылка на продукт GE DS200DCFBG2BNC] и [ссылка на продукт GE DS200DCFBG1BNC].
Модули GE DS200DCFBG2BNC и GE DS200DCFBG1BNC отличаются высокой точностью фильтрации и устойчивостью к суровым промышленным условиям — например, на газотурбинной электростанции GE DS200DCFBG2BNC обрабатывает сигналы от двух датчиков давления газов (в камере сгорания и на выходе турбины), а GE DS200DCFBG1BNC — сигнал от датчика расхода масла. Благодаря адаптивному фильтру, оба модуля подавляют помехи от электродвигателей турбины и генератора, передавая чистые данные в контроллер Mark V с частотой обновления 10 мс. Также GE DS200DCFBG2BNC и GE DS200DCFBG1BNC легко интегрируются с другими модулями Mark V (например, аналоговым входным модулем GE DS215AIXH14AE), что упрощает модернизацию существующих систем сигнальной обработки.
Технические параметры продуктов
GE DS200DCFBG2BNC и GE DS200DCFBG1BNC имеют идентичные технические характеристики (за исключением количества каналов), оптимизированные для надежной фильтрации аналоговых сигналов:
-
Параметры входных сигналов и каналов:
- Тип входного сигнала: Аналоговые сигналы (два режима настройки):
- Токовый режим: 4–20 мА DC (стандарт для промышленных сенсоров);
- Напряжностный режим: 0–10 В DC (для датчиков с низким током);
- Количество каналов:
- GE DS200DCFBG2BNC: 2 независимых входных канала (каждой можно настроить под ток/напряжение отдельно);
- GE DS200DCFBG1BNC: 1 входной канал (настраиваемый под ток/напряжение);
- Точность измерения входного сигнала: ±0,1% от полного диапазона (например, ±0,016 мА для режима 4–20 мА) — гарантирует передачу достоверных данных.
- Тип входного сигнала: Аналоговые сигналы (два режима настройки):
-
Параметры фильтрации и защиты:
- Тип фильтра: Адаптивный цифровой фильтр с настраиваемым коэффициентом (0,01–10 с) — автоматически регулирует интенсивность фильтрации в зависимости от уровня помех:
- Низкий коэффициент (0,01–0,1 с): Для быстрых процессов (например, изменения давления в турбине);
- Высокий коэффициент (1–10 с): Для статических параметров (например, температура масла);
- Устойчивость к электромагнитным помехам (EMC): Соответствует EN 61000-6-2 (класс 3) и MIL-STD-461F — устойчив к ESD (±25 кВ) и радиочастотным полям (50 В/м);
- Оптоизоляция: 2500 В AC между входными каналами и шиной питания Mark V — защищает контроллер от замыканий в цепи сенсоров;
- Защита от перегрузки: Максимальный входной ток 50 мА DC — предотвращает повреждение модуля при коротком замыкании в сенсоре.
- Тип фильтра: Адаптивный цифровой фильтр с настраиваемым коэффициентом (0,01–10 с) — автоматически регулирует интенсивность фильтрации в зависимости от уровня помех:
-
Интеграция с системой Mark V и эксплуатационные параметры:
- Коммуникационная шина: Backplane шиной Mark V — передача обработанных сигналов в контроллер с латентностью ≤5 мс;
- Питание: DC 5 В ±10% (от шасси Mark V) — максимальный ток потребления:
- GE DS200DCFBG2BNC: 0,6 А;
- GE DS200DCFBG1BNC: 0,4 А;
- Температурный диапазон работы: 0 °C до +65 °C (для шкафов с принудительной вентиляцией);
- Устойчивость к вибрации: До 5 г (10–500 Гц) — соответствует требованиям к оборудованию turbomachinery;
- Класс защиты корпуса: IP20 — требует монтажа в закрытых шкафах Mark V.
Преимущества и особенности
GE DS200DCFBG2BNC и GE DS200DCFBG1BNC выделяются среди модулей фильтрации благодаря ряду ключевых преимуществ:
- Адаптивная фильтрация и высокая точность: Адаптивный цифровой фильтр позволяет GE DS200DCFBG2BNC и GE DS200DCFBG1BNC подстраиваться под условия эксплуатации — например, на паровой турбине GE DS200DCFBG2BNC обрабатывает сигналы от датчика давления пара (быстрые изменения, коэффициент фильтрации 0,05 с) и датчика уровня воды в котле (статические данные, коэффициент 2 с). Точность ±0,1% гарантирует, что контроллер Mark V получает без искажений данные, что критично для регулировки параметров турбины и предотвращения перегрева.
- Универсальность входных сигналов: Поддержка токового (4–20 мА) и напряжностного (0–10 В) режимов делает модули подходящими для большинства промышленных сенсоров — например, GE DS200DCFBG1BNC можно подключить к датчику температуры (4–20 мА) или датчику положения клапана (0–10 В) без дополнительных адаптеров. Это сокращает количество типов запасных модулей и упрощает обслуживание.
- Высокая устойчивость и защита: Соответствие MIL-STD-461F и оптоизоляция 2500 В AC гарантируют работу GE DS200DCFBG2BNC и GE DS200DCFBG1BNC в суровых условиях — например, на металлургическом заводе модули работают вблизи индукционных нагревателей (сильные электромагнитные помехы), но фильтрация и изоляция предотвращают ложные сигналы. Защита от перегрузки также предотвращает повреждение при сбое сенсора (например, коротком замыкании в датчике давления).
- Легкая интеграция и диагностика: Совместимость с ПО GE Proficy Machine Edition позволяет быстро настроить параметры фильтрации для GE DS200DCFBG2BNC и GE DS200DCFBG1BNC через ПК — оператор может изменить коэффициент фильтрации или проверить состояние канала (например, «Channel 1 Overload» — перегрузка канала) без разборки шкафа. Встроенные индикаторы светодиодов (зеленый — нормальный режим, красный — ошибка) также упрощают визуальный контроль.
Примеры применения в отраслях
GE DS200DCFBG2BNC и GE DS200DCFBG1BNC широко используются в системах Mark V для обработки сигналов в ключевых отраслях:
-
Энергетика (газотурбинная электростанция 400 МВт): На электростанции GE DS200DCFBG2BNC обрабатывает сигналы от двух датчиков:
- Канал 1: Датчик давления газов в камере сгорания (4–20 мА, коэффициент фильтрации 0,03 с) — данные передаются в контроллер для регулировки подачи топлива;
- Канал 2: Датчик температуры выхлопных газов (4–20 мА, коэффициент 0,1 с) — используется для мониторинга состояния турбины.
GE DS200DCFBG1BNC при этом подключен к датчику расхода охлаждающей воды (0–10 В, коэффициент 0,5 с) — контроллер по его сигналу регулирует скорость насосов.
-
Химическая промышленность (завод по производству аммиака): На заводе GE DS200DCFBG2BNC обрабатывает сигналы от датчика давления реактора (4–20 мА, коэффициент 0,2 с) и датчика концентрации аммиака (4–20 мА, коэффициент 1 с). GE DS200DCFBG1BNC подключен к датчику уровня сырья в резервуаре (0–10 В, коэффициент 2 с) — если уровень падает ниже критического, контроллер активирует подачу дополнительного сырья. Адаптивная фильтрация подавляет помехы от компрессоров, что гарантирует безопасную работу реактора.
-
Морская техника (корабельная электростанция): На грузовом корабле GE DS200DCFBG1BNC обрабатывает сигнал от датчика давления масла вmarined турбине (4–20 мА, коэффициент 0,05 с) — при падении давления ниже нормы контроллер отправляет алерт и снижает нагрузку на турбину. GE DS200DCFBG2BNC подключен к двум датчикам уровня топлива в баках (0–10 В, коэффициент 1 с) — данные используются для планирования дозаправки. Устойчивость к вибрации (5 г) и влажности (до 90%) позволяет модулям работать в морских условиях.
Сравнение с конкурентами
Для оценки преимуществ GE DS200DCFBG2BNC и GE DS200DCFBG1BNC рассмотрим их сравнение с аналогичными модулями фильтрации — Siemens S7-1500 SM 331 (6ES7331-7NF00-0AB0) и Rockwell Allen-Bradley 1756-IF8H.
| Параметр | GE DS200DCFBG2BNC (2 канала) | GE DS200DCFBG1BNC (1 канал) | Siemens S7-1500 SM 331 (8 каналов) | Rockwell 1756-IF8H (8 каналов) |
|---|---|---|---|---|
| Тип фильтра | Адаптивный цифровой (0,01–10 с) | Адаптивный цифровой (0,01–10 с) | Фиксированный цифровой (0,1–10 с) | Фиксированный цифровой (0,1–5 с) |
| Поддерживаемые сигналы | 4–20 мА / 0–10 В | 4–20 мА / 0–10 В | 4–20 мА / 0–10 В | 4–20 мА / 0–5 В |
| Оптоизоляция | 2500 В AC | 2500 В AC | 500 В AC | 1000 В AC |
| Устойчивость к вибрации | 5 г (10–500 Гц) | 5 г (10–500 Гц) | 3 г (10–500 Гц) | 3 г (10–500 Гц) |
| Совместимость | GE Mark V (сеамлесс) | GE Mark V (сеамлесс) | Siemens S7-1500 | Rockwell ControlLogix |
| Стоимость (средняя) | Средняя | Низкая | Средняя | Высокая |
Как видно из таблицы, GE DS200DCFBG2BNC и GE DS200DCFBG1BNC превосходят конкурентов по адаптивной фильтрации (которая критична для быстрых процессов turbomachinery) и оптоизоляции (защищает контроллер Mark V от повреждений). По сравнению с Siemens и Rockwell, они также имеют более высокую устойчивость к вибрации, что важно для морских и энергетических приложений. Уникальное преимущество — полная совместимость с Mark V — устраняет необходимость адаптации драйверов, сокращая время настройки системы.
Советы по выбору и предостережения
-
Советы по выбору:
- Определите количество сенсоров: Если нужно обработать 2 сигнала (например, давление + температура), выберите GE DS200DCFBG2BNC; для 1 сигнала (например, расход масла) — GE DS200DCFBG1BNC. Это позволяет оптимизировать затраты и место в шасси Mark V.
- Учтите тип входного сигнала: Оба модуля поддерживают 4–20 мА и 0–10 В, поэтому подойдут для большинства сенсоров. Если сенсор работает на 0–5 В, дополнительно используйте адаптер (например, GE IC200ALG260).
- Ссылка на официальные данные: Для подтверждения совместимости с конкретным сенсором (например, датчиком давления Rosemount) или обновления ПО обратитесь к ссылкам: [GE DS200DCFBG2BNC] и [GE DS200DCFBG1BNC].
-
Предостережения:
- Правильно настройте коэффициент фильтрации: Не используйте высокий коэффициент (≥5 с) для быстрых процессов (например, изменения давления в турбине) — это приведет к задержке передачи данных и не своевременной реакции контроллера. Для статических параметров (уровень топлива) можно увеличить коэффициент до 10 с.
- Соблюдайте правила подключения: При монтаже GE DS200DCFBG2BNC и GE DS200DCFBG1BNC строго следуйте схеме подключения (ток/напряжение) — неправильное подключение (например, подключение 220 В AC к входу 0–10 В) приведет к повреждению модуля.
- Регулярно проверяйте индикаторы: Ежеквартально проверяйте светодиоды — красный свет означает ошибку (например, перегрузка канала или разрыв сенсора). Скорость устранения неисправности влияет на стабильность работы всей системы Mark V.
