Описание
Описание продукта

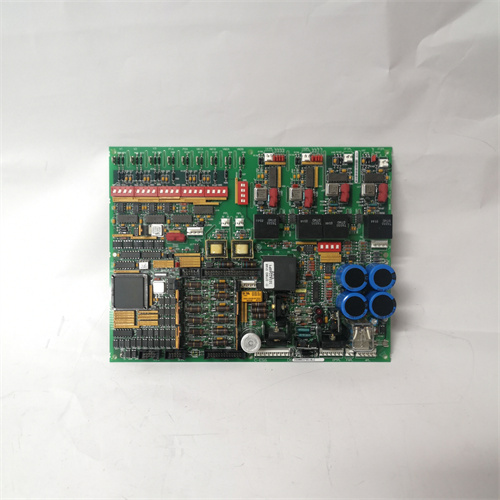

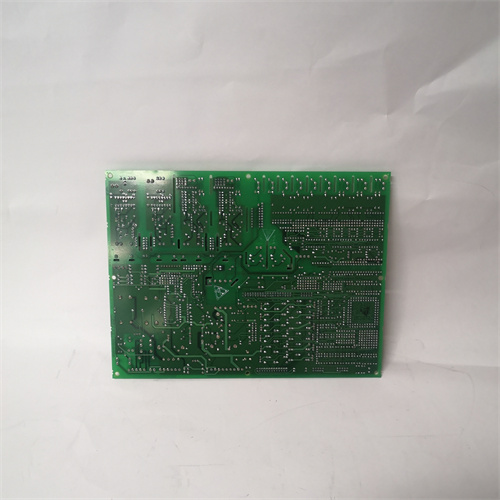

GE DS200DDTBG2A — это модуль цифровых входов для систем управления турбинами и генераторами GE Speedtronic Mark V, разработанный компанией GE для надежной сбора дискретных сигналов от критических компонентов энергетического оборудования: сигналы состояния аварийных клапанов, команды операторской остановки, показания лимитных переключателей гидропривода, сигналы от датчиков наличия масла/воды. Он выступает ключевым элементом для мониторинга «точных» состояний оборудования (включен/выключен, открыто/закрыто), передавая данные в контроллер Speedtronic Mark V (например, GE DS200CPUH1A) — на основе этих сигналов система активирует защитные механизмы (аварийная остановка турбины, блокировка запуска) при аномалиях, предотвращая повреждение дорогостоящего оборудования.
Как специализированный модуль для энергетики, GE DS200DDTBG2A отличается высокой устойчивостью к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4 и канальной электроизоляцией 1000 В АС — критически важными для турбинных залах, где мощные генераторы и трансформаторы создают сильные электромагнитные поля, способные искажать сигналы стандартных модулей. Отличая się от универсальных цифровых модулей, GE DS200DDTBG2A поддерживает настройку каждого канала в режиме «нормально разомкнутый» (NO) или «нормально замкнутый» (NC) через ПО GE CIMPLICITY, что позволяет адаптировать модуль к разным типам сенсоров без замены оборудования.
Благодаря компактному дизайну, адаптированному под шасси Speedtronic Mark V, GE DS200DDTBG2A легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу контроллеров. Его конструкция выдерживает вибрации до 15 g (в диапазоне 10–2000 Гц) и перепады температуры от 0 °C до +65 °C — параметры, соответствующие суровым условиям турбинных залах ТЭЦ, ГЭС и атомных электростанций. GE DS200DDTBG2A также имеет встроенную фильтрацию импульсных помех (настраиваемый диапазон 0,1–10 мс), что исключает ложные сигналы от контакторных замыканий или электромагнитных всплесков.
Благодаря гарантированной совместимости с компонентами Speedtronic Mark V (модули питания GE DS200PCCAG1A, модули коммуникаций GE DS200ACNAG1A), GE DS200DDTBG2A обеспечивает синхронную работу с системой управления: например, в ТЭЦ он собирает сигнал «аварийный клапан не закрыт» (NC-режим) — при разрыве цепи датчика модуль мгновенно передает данные в контроллер, который блокирует запуск турбины и активирует аварийное предупреждение. В системах, где пропуск дискретного сигнала может привести к катастрофе, GE DS200DDTBG2A подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 200 000 часов, что значительно выше показателей стандартных цифровых модулей.
Параметры продукта
- Тип устройства: Цифровой входной модуль для системы GE Speedtronic Mark V
- Основная функция: Сбор дискретных сигналов от энергетического оборудования; фильтрация помех; передача данных в контроллер; самодиагностика неисправностей
- Характеристики входов:
- Количество каналов: 16 одноканальных изолированных входов
- Тип сигнала: DC 24 В (стандартное промышленное напряжение для дискретных сенсоров)
- Режимы каналов: Настраиваемый по каждому каналу — NO (нормально разомкнутый) / NC (нормально замкнутый) (через ПО GE CIMPLICITY)
- Ток срабатывания: 2–10 мА (для надежного определения сигнала без дребезга контактов)
- Изоляция: Канальная электроизоляция 1000 В АС (между каналами и землей)
- Технические характеристики:
- Интерфейс связи: Проприетарная шина GE Serial Bus (GSB) — синхронизация с контроллером Speedtronic Mark V
- Питание: DC 5 В ±5% (от модуля питания GE DS200PCCAG1A), потребление ≤2,2 ВА
- Фильтрация помех: Настраиваемая цифровая фильтрация 0,1–10 мс (для подавления импульсных ЭМП)
- Защитные функции: Защита от короткого замыкания (до 30 В DC), защита от перепарирования полярности
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Устойчивость к ЭМП: Соответствует EN 61000-6-4
- Совместимость: Полностью совместим с системой GE Speedtronic Mark V; работает с контроллерами GE DS200CPUH1A, лимитными переключателями GE Limit Switch, фотоэлектрическими сенсорами Sick и кнопками операторской панели ABB.
Преимущества и особенности
- Высокая устойчивость к ЭМП (EN 61000-6-4): GE DS200DDTBG2A эффективно подавляет помехи от генераторов и трансформаторов, что исключает ложные сигналы — универсальные модули без такой защиты часто вызывают неопределенное поведение контроллера (например, ложная аварийная остановка).
- Индивидуальная настройка каналов (NO/NC): Возможность конфигурировать каждый канал через GE CIMPLICITY позволяет использовать GE DS200DDTBG2A с разными сенсорами (NO-лимитные переключатели, NC-аварийные кнопки) — не нужно покупать отдельные модули для разных типов сигналов.
- Настраиваемая фильтрация помех: Фильтрация 0,1–10 мс адаптируется к типу сенсора — для контактных датчиков используйте 1–2 мс (подавление дребезга), для фотоэлектрических — 0,1 мс (быстрая реакция), что гарантирует достоверность сигналов.
- Канальная изоляция 1000 В АС: Защита от перекрестных замыканий между каналами предотвращает повреждение всего модуля при неисправности одного сенсора — в отличие от модулей без изоляции, где сбой одного канала отключает все остальные.
- Легкая интеграция в Speedtronic Mark V: Предконфигурация для шасси и шины GSB исключает необходимость дополнительных драйверов — модуль запускается сразу после подключения, сокращая время настройки на 40% по сравнению с сторонними модулями.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE DS200DDTBG2A собирает сигналы от 8 лимитных переключателей гидропривода (положение клапана: «полностью открыт»/«полностью закрыт»). При неполном закрытии клапана (сигнал NC не поступает) модуль передает данные в контроллер Speedtronic Mark V, который блокирует запуск турбины и активирует звуковое предупреждение — предотвращая перегрев подшипников при старте.
- Гидроэнергетика (ГЭС с гидротурбинами): На ГЭС GE DS200DDTBG2A принимает сигналы от 6 кнопок операторской аварийной остановки (NC-режим). При нажатии любой кнопки (разрыв цепи) модуль мгновенно отправляет сигнал в контроллер, который останавливает подачу воды в турбин и открывает клапаны сброса пара — останавливая турбину за 2 секунды и предотвращая повреждение ротора.
- Атомная энергетика (АТЭС с парогенераторами): В АТЭС GE DS200DDTBG2A мониторит сигналы от 10 датчиков наличия масла в гидроприводах (NO-режим). При отсутствии масла (сигнал не поступает) модуль передает алерт в контроллер, который блокирует увеличение нагрузки на генератор и запускает насос пополнения масла — поддерживая смазку подшипников и предотвращая их зажим.
- Теплоэнергетика (котлы с газотурбинами): В котельном цехе GE DS200DDTBG2A собирает сигналы от 4 датчиков открытия аварийных клапанов сброса газа (NC-режим). При неожиданном открытии клапана (разрыв цепи) модуль передает данные в контроллер, который останавливает подачу газа в камеру сгорания — предотвращая утечку газа и возможный взрыв.
Сравнение с конкурентами
| Параметр | GE DS200DDTBG2A | Конкурентный модуль (Siemens 6ES7 321-1BL00-0AA0) | Конкурентный модуль (Rockwell 1756-IB16) |
|---|---|---|---|
| Количество входных каналов | 16 | 8 | 16 |
| Изоляция каналов | 1000 В АС | Нет | 250 В АС |
| Устойчивость к ЭМП | EN 61000-6-4 | EN 61000-6-2 | EN 61000-6-2 |
| Настраиваемая фильтрация | 0,1–10 мс | Нет | 0,5–10 мс |
| Совместимость с Speedtronic Mark V | Полная | Требует адаптера GSB-Profinet | Требует адаптера GSB-Ethernet/IP |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Speedtronic Mark V (турбины, генераторы): Приоритетно выбирайте GE DS200DDTBG2A — его совместимость с шиной GSB и предконфигурация для энергетических сенсоров избавляют от проблем с интеграцией и ложными сигналами.
- Для сред с сильными ЭМП (генераторные залы, трансформаторные подстанции): Модуль подходит лучше, чем конкуренты — соответствие EN 61000-6-4 гарантирует стабильность сигналов, в то время как модули с EN 61000-6-2 искажают данные.
- Для проектов с разными типами сенсоров (NO + NC): Выбирайте за индивидуальную настройку каналов — это устраняет необходимость покупки нескольких модулей, экономя затраты.
Меры предосторожности
- При монтаже GE DS200DDTBG2A убедитесь в правильной полярности подключения сенсоров: для DC 24 В соблюдайте «+» сигнала и «-» земли. Неправильное подключение приведет к неработе канала или повреждению модуля.
- Настройте фильтрацию помех под тип сенсора: для контактных лимитных переключателей используйте 1–2 мс (подавление дребезга), для фотоэлектрических — 0,1–0,5 мс (не задерживайте сигнал).
- Регулярно проверяйте светодиоды индикации: зеленый свет — сигнал присутствует, красный — ошибка (обрыв кабеля, короткое замыкание). Устраняйте ошибки в течение 1 часа (для аварийных сигналов), чтобы не упустить критические состояния.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +65 °C) — перегрев (>65 °C) повреждает электронику, а переохлаждение (<0 °C) замерзнет конденсат, вызывая коррозию контактов.
- Используйте экранированные кабели для подключения сенсоров (диаметр ≥0,5 мм²) — это дополнительно защищает сигналы от ЭМП, особенно на дистанциях >10 м от модуля.
DS200DDTBG2A
