Описание
Введение
На турбине с регулируемым направляющим аппаратом понадобилось знать точное положение лопаток в любой момент, а не только обороты. Стандартные датчики скорости это не давали. Установили абсолютный энкодер и DSFBG1ACB. Теперь система знает, где находится вал, даже после отключения питания. И если сигнал пропадает, плата пишет в журнал: “Канал 2 — обрыв в 14:23:45”.

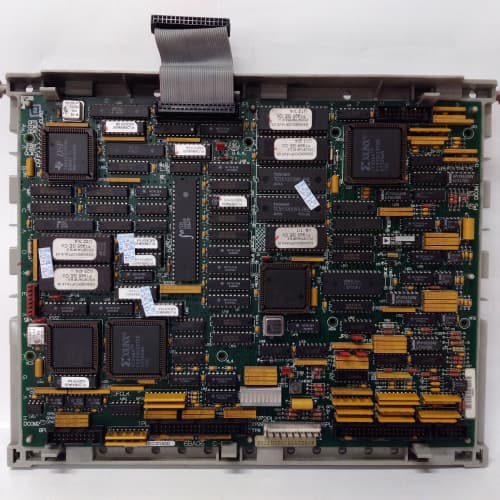

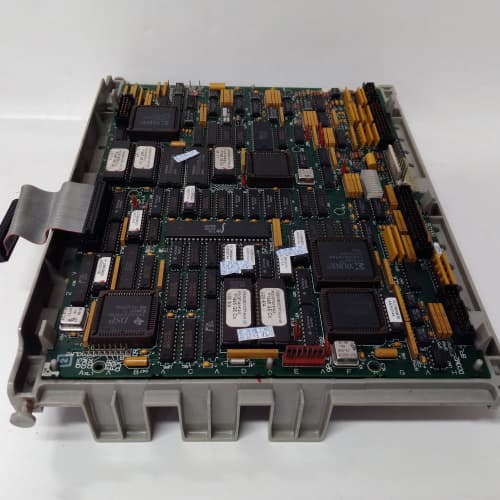

Плата — это DSFB с дополнительным интерфейсом SSI (Synchronous Serial Interface). Она может читать от 8 до 32 бит данных от абсолютного энкодера и определять частоту вращения. Журнал событий сохраняет время и тип ошибки по каждому каналу (обрыв, короткое замыкание, перегрев).
Технические характеристики
| Параметр | Значение |
|---|---|
| Интерфейс | SSI (синхронный), до 32 бит |
| Количество каналов | 3 (SSI + аналоговый) |
| Тип датчиков | Абсолютные энкодеры (SSI, BiSS) |
| Диапазон частот | 0,1 Гц – 10 кГц |
| Погрешность | ±0,01% |
| Журнал событий | 100 записей (EEPROM) |
| Диагностика | Каждый канал (обрыв, КЗ) |
| Гальваническая развязка | 2500 В |
| Питание | +5 В (VME) |
| Потребление | 8 Вт |
| Индикация | 4 LED (каналы + ошибка) |
| Рабочая температура | от 0 до +55 °C |
| Артикул | DS200DSFBG1ACB |
| Вес | 0,32 кг |
Руководство по замене
Фаза 1 — Подготовка (~20 мин)
Выгружаем настройки SSI: количество бит, частота, полярность. На “ACB” это хранится в EEPROM. Если не сохранить — плата не поймёт энкодер. Фотографируем DIP-переключатели (SW1, 6 позиций) — добавились настройки SSI (четность, стоп-биты). Отключаем питание.
⚠️ Настройки SSI критичны! Если не совпадут, энкодер не читается, а плата выдаёт ошибку.
Фаза 2 — Демонтаж (~10 мин)
Маркируем провода. Добавился кабель от энкодера (SSI — 4 провода: DATA, CLK, +5 В, GND). Это витая пара с экраном. Отключаем его аккуратно. Извлекаем плату.
⚠️ Кабель SSI короткий (не более 50 м). Если он был повреждён, замените при установке.
Фаза 3 — Установка (~15 мин)
Новая плата из антистатического пакета. Выставляем SW1. Устанавливаем в слот. Подключаем SSI-кабель. Убеждаемся, что экран заземлён на клемму SHLD.
⚠️ Проверьте напряжение питания энкодера (+5 В). На “ACB” оно выдаётся с платы, но если энкодер потребляет > 100 мА — нужен внешний источник.
Фаза 4 — Включение и тест (~25 мин)
Подаём питание. Наблюдаем LED. Загружаем настройки SSI. Проверяем: подаём сигнал от энкодера (поворачиваем вал) — плата показывает частоту и абсолютное положение. Создаём обрыв канала — в журнале появляется запись. Проверяем все три канала.
Чеклист перед включением: [ ] настройки SSI загружены, [ ] кабель не повреждён, [ ] питание энкодера проверено.
⚠️ После включения — проверьте, что плата читает положение даже при 0 Гц. Если нет — ошибка в настройках SSI.
Типичные ошибки при замене
Неправильные настройки SSI. Энкодер не читается.
Перепутаны DATA и CLK. Нет данных.
Длинный кабель. Сигнал затухает.
Питание энкодера. Если недостаточно — ошибка.
Статика на SSI. Пробой интерфейса.
Качество и прозрачность
На тесте “ACB” проверяется чтение SSI-энкодера на всех скоростях. Проверяется журнал событий. Прогон 48 часов.
Новый оригинал vs восстановленный
Новый оригинал — SSI-интерфейс новый, журнал чист.
Восстановленный — могут быть ошибки в SSI.
Цена — на 35% выше восстановленной. Даём протокол SSI. Актуальная цена — по запросу. Звоните.
