Описание
Начальное представление продукта

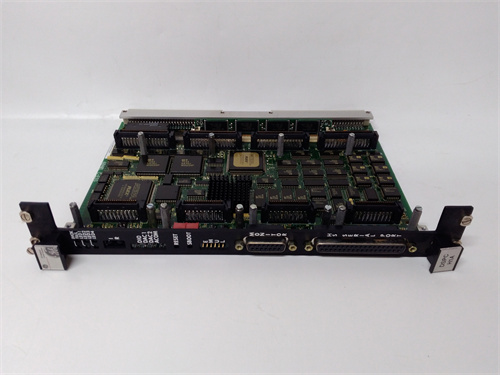

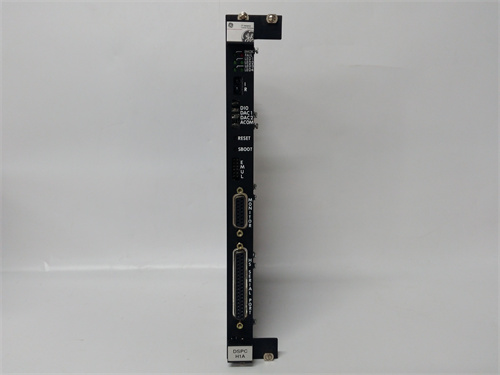

В линейке высокопроизводительных компонентов для систем автоматизации General Electric (GE) выделяется модуль цифровых сигналов GE DS200DSPCH1ADA (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для обработки и передачи цифровых входных/выходных сигналов в контроллерных системах GE Speedtronic — широко используемых в энергетике (турбины, котлы), нефтегазе и тяжелой промышленности. Оно сочетает в себе функции модуля цифровых входов (DI) и цифровых выходов (DO), обеспечивая надежную коммутацию сигналов от датчиков (например, концевиков, кнопок) к контроллерам и от контроллеров к исполнительным механизмам (например, реле, контакторы). GE DS200DSPCH1ADA критически важен для объектов, где точная обработка цифровых сигналов влияет на безопасность и стабильность производства — например, крупные ГТЭС, атомные электростанции, комплексы переработки нефти.
Описание продукта
GE DS200DSPCH1ADA относится к серии ключевых модулей I/O GE Speedtronic, специализирующихся на обработке цифровых сигналов в сложных промышленных условиях. Модуль имеет 16 цифровых входов (DI) и 16 цифровых выходов (DO) — это позволяет интегрировать большое количество датчиков и исполнительных механизмов в одну единицу, экономя пространство в контроллерных шкафах. Цифровые входы поддерживают сигналы типа TTL (5 В) и dry contact (сухой контакт), что обеспечивает совместимость с большинством промышленных датчиков (например, концевиков положения, датчиков открытия клапанов). Цифровые выходы выполнены на твердотельных ключах (MOSFET) с номинальным током 0,5 А на канал, что гарантирует долгий срок службы и отказоустойчивость при частых переключениях.
Особенно важно отметить, что GE DS200DSPCH1ADA имеет двойную резервацию питания и коммуникации (dual-redundant): оно получает питание от двух независимых источников (24 В ПК) и подключается к контроллеру через две параллельные коммутационные шины Speedtronic. Это гарантирует непрерывность работы даже при сбое одного источника питания или одной шины коммуникации — например, в ГТЭС при отключении одного канала питания GE DS200DSPCH1ADA продолжает передавать сигналы от датчиков клапанов топлива к контроллеру, предотвращая остановку турбины.
Дополнительно, GE DS200DSPCH1ADA оснащено усиленной защитой от электромагнитных помех (ЭМП) и переvoltaжа: каждый вход и выход защищен диодами зажигания и фильтрами низких частот, а корпус модуля соответствует стандарту IEC 61326-1. Это делает модуль устойчивым к помехам от мощных агрегатов (например, электродвигателей, трансформаторов) в металлургических заводах или энергетических объектах. Например, в атомной электростанции GE DS200DSPCH1ADA стабильно обрабатывает сигналы от датчиков состояния реактивной установки, несмотря на сильные ЭМП от вспомогательных систем.
Также GE DS200DSPCH1ADA поддерживает функцию самодиагностики в реальном времени: модуль регулярно проверяет состояние каждого входа/выхода (обрыв кабеля, короткое замыкание, выход тока за пределы номинала) и отправляет алерты в контроллер Speedtronic при выявлении неисправностей. Светодиодные индикаторы на корпусе модуля (по одному на каждый вход/выход) позволяют операторам быстро визуализировать состояние каналов — зеленый свет сигнализирует о нормальной работе, красный — о ошибке. Слотное монтажное решение и автоматическая регистрация в системе Speedtronic обеспечивают простую интеграцию: достаточно вставить GE DS200DSPCH1ADA в свободный слот контроллера, и модуль автоматически настраивается под существующую инфраструктуру, не требуя сложного ручного программирования.
Параметры продукта
Основные технические характеристики GE DS200DSPCH1ADA:
- Тип устройства: Модуль цифровых входов/выходов (DI/DO) для систем GE Speedtronic.
- Количество каналов:
- Цифровые входы (DI): 16 каналов;
- Цифровые выходы (DO): 16 каналов.
- Характеристики цифровых входов (DI):
- Тип сигнала: TTL (5 В, 0–0,8 В — ЛОГИЧЕСКИЙ 0, 2,4–5 В — ЛОГИЧЕСКИЙ 1), dry contact (сухой контакт);
- Время отклика: ≤ 1 мс;
- Защита: От переvoltaжа до ±30 В, фильтрация ЭМП по IEC 61326-1.
- Характеристики цифровых выходов (DO):
- Тип ключа: Твердотельный (MOSFET);
- Номинальное напряжение: 24 В ПК;
- Номинальный ток на канал: 0,5 А;
- Максимальный ток на модуль: 8 А (суммарный по всем каналам);
- Защита: От короткого замыкания (текущий лимит), от перегрева.
- Коммуникация и питание:
- Коммуникация: Dual-redundant шина GE Speedtronic;
- Питание: Dual-redundant 24 В ПК (диапазон 19,2–28,8 В ПК);
- Потребляемая мощность: ≤ 10 Вт.
- Конструкция и монтаж:
- Монтаж: Слотное (в контроллерах GE Speedtronic);
- Размеры: 150 × 100 × 35 мм (Д×Ш×В);
- Класс защиты: IP20 (при установке в контроллер);
- Индикаторы: 32 светодиода (по 1 на каждый канал DI/DO) + 2 индикатора питания.
- Температурный диапазон эксплуатации: 0 °C – +60 °C (оперативный), -40 °C – +85 °C (хранение).
- Сертификации: IEC 61010-1 (безопасность), IEC 61326-1 (ЭМП), CE, UL, SIL 2.
Преимущества и особенности
GE DS200DSPCH1ADA имеет ряд ключевых преимуществ, отличающих его от аналогичных модулей DI/DO:
- Большое количество каналов: 16 DI + 16 DO позволяют интегрировать много датчиков и исполнительных механизмов, снижая количество требуемых модулей.
- Двойная резервация: Резервированная питание и коммуникация гарантируют непрерывность работы в критических системах (ГТЭС, НЭС).
- Защита от внешних факторов: Усиленная защита от ЭМП и переvoltaжа стабильно работает в суровых промышленных условиях.
- Твердотельные выходы: MOSFET-ключи имеют долгий срок службы (до 10 млн циклов) и высокую отказоустойчивость по сравнению с релейными выходами.
- Простота интеграции: Автоматическая регистрация в Speedtronic и светодиодная индикация сокращают время наладки и обслуживания.
Примеры применения в отраслях
GE DS200DSPCH1ADA успешно используется в следующих отраслях:
- Энергетика (ГТЭС/ТЭС): В системах управления турбинными установками — GE DS200DSPCH1ADA обрабатывает сигналы от датчиков положения клапанов топлива (DI) и отправляет команды на включение/отключение контакторов приводов (DO). Двойная резервация гарантирует, что при сбое одной шины коммуникации командами на регулировку клапанов не прекращается, сохраняя стабильность работы турбины.
- Атомная энергетика (НЭС): В системах мониторинга вспомогательных устройств — модуль принимает сигналы от датчиков открытия вентилей системы охлаждения (DI) и управляет реле включения насосов (DO). Защита от ЭМП и сертификация SIL 2 соответствуют требованиям безопасности ядерных объектов.
- Нефтегазовая промышленность (комплексы переработки нефти): В системах управления гидрокарбюраторами — GE DS200DSPCH1ADA обрабатывает сигналы от датчиков уровня сырья в резервуарах (DI) и управляет клапанами подачи реагентов (DO). Твердотельные выходы выдерживают частые переключения (до 100 раз в час) при работе с агрессивными средами.
- Металлургия (крупные сталелитейные заводы): В системах управления конвейерами и печями — модуль принимает сигналы от датчиков положения металлического заготовки (DI) и управляет приводами конвейеров (DO). Защита от переvoltaжа предотвращает повреждение модуля при скачках напряжения от электродов дуговых печей.
Сравнение с конкурентами
Сравнение GE DS200DSPCH1ADA с аналогичными модулями DI/DO (например, Siemens SM 323, ABB DI810/DO810) демонстрирует его преимущества:
| Параметр | GE DS200DSPCH1ADA | Siemens SM 323 | ABB DI810/DO810 |
|---|---|---|---|
| Количество каналов (DI/DO) | 16/16 | 8/8 | 8/8 |
| Тип выходов | Твердотельные (MOSFET, 0,5 А/канал) | Релейные (2 А/канал) | Твердотельные (0,3 А/канал) |
| Режим коммуникации | Dual-redundant (Speedtronic Bus) | Однонаправленная (PROFINET) | Однонаправленная (Profinet) |
| Защита от ЭМП | IEC 61326-1 (усиленная) | IEC 61326-1 | IEC 61326-1 |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 1 |
| Совместимость | GE Speedtronic | Siemens S7-300/400 | ABB AC 800M |
Хотя конкуренты подходят для средних систем, GE DS200DSPCH1ADA превосходит их по количеству каналов, двойной резервации, типом выходов (MOSFET) и сертификации SIL 2 — это делает его предпочтительным для критических объектов GE, требующих надежной обработки цифровых сигналов.
Советы по выбору
При выборе GE DS200DSPCH1ADA учитывайте следующие факторы:
- Тип контроллерной системы: Если ваша система основана на GE Speedtronic — GE DS200DSPCH1ADA — единственный модуль DI/DO, обеспечивающий полную совместимость с резервированной коммуникацией. Для систем других брендов выбирайте специализированные модули.
- Количество датчиков/исполнителей: Если вам нужно интегрировать более 16 датчиков или исполнительных механизмов — GE DS200DSPCH1ADA с 32 каналами оптимизирует пространство в шкафу. Для меньшего количества устройств можно рассмотреть модули с 8/8 каналами.
- Условия эксплуатации: Для средах с сильными ЭМП (металлургия, энергетика) усиленная защита модуля гарантирует работоспособность. Для систем с частыми переключениями (например, конвейеры) твердотельные выходы MOSFET имеют преимущество перед релейными.
- Требования к безопасности: Для установок, требующих сертификации SIL 2 (например, вспомогательные системы НЭС) — GE DS200DSPCH1ADA соответствует этим требованиям, в то время как конкуренты имеют только SIL 1.
Приосторожности
- При монтаже: Устанавливайте GE DS200DSPCH1ADA только в специализированные слоты контроллеров GE Speedtronic — использование несовместимых слотов повреждает модуль и контроллер. Отключите оба источника питания перед монтажем — электротравмирование опасно.
- Подключение нагрузок: Не превышайте номинальный ток выходов (0,5 А/канал) — перегрузка приведет к повреждению MOSFET-ключей. Для нагрузок с током > 0,5 А используйте промежуточные реле.
- Настройка: Настраивайте параметры модуля (например, тип входов, задержку отклика) только через программное обеспечение GE Speedtronic Toolbox — ручные изменения могут нарушить обработку сигналов.
- Обслуживание: Регулярно проверяйте светодиодные индикаторы — при постоянном красном сигнале на канале отключите нагрузку и проверьте кабели. Не открывайте корпус GE DS200DSPCH1ADA — ремонт допускается только авторизованными сервисами GE.
