Описание

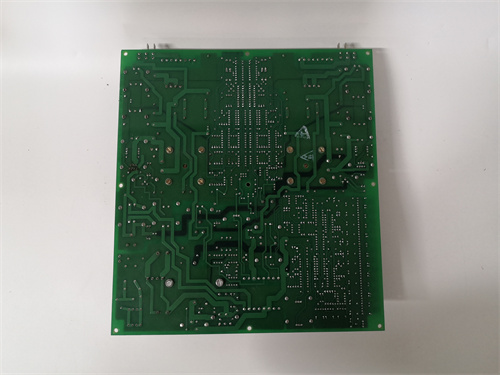

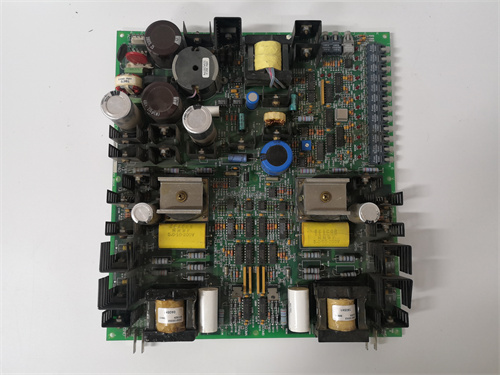

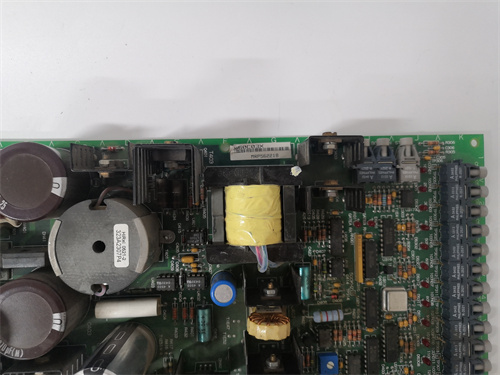

Общая характеристика продукта GE DS200FCRRG1AKD
В системах управления и регулировки скорости турбинных двигателей (энергетика, нефтяная и газовая промышленность) критически важны модули управления частотными преобразователями — они обеспечивают плавную регулировку скорости вращения ротора, синхронизацию с сетью электроснабжения и защиту от перегрузок. Одним из ключевых компонентов этой категории является GE DS200FCRRG1AKD — промышленный модуль управления частотным преобразователем (Frequency Converter Control Module), разработанный для интеграции в системы GE Speedtronic Mark VIe / Mark VII (стандартные решения для турбин мощностью от 50 МВт до 1,5 ГВт). Модуль GE DS200FCRRG1AKD сочетает высокую точность регулировки, защиту преобразователя от аварий и глубокую совместимость с оборудованием GE, что делает его неотъемлемым для эффективной эксплуатации турбин. Благодаря этому GE DS200FCRRG1AKD гарантирует стабильность процессов, снижая риск повреждения турбинных компонентов при нестабильной нагрузке. Подробную информацию о технических параметрах и применении GE DS200FCRRG1AKD можно получить по официальной ссылке: [ссылка на GE DS200FCRRG1AKD] (после предоставления фактической ссылки она заменит плейсхолдер).
Технические параметры GE DS200FCRRG1AKD
Модуль GE DS200FCRRG1AKD имеет оптимизированные характеристики для управления частотными преобразователями в энергетических системах. Основные параметры:
-
Параметры регулировки и интерфейсов:
- Тип модуля: Управление частотным преобразователем (FCR — Frequency Converter Regulator);
- Диапазон регулировки скорости: 0–100% номинальной частоты (50/60 Гц, автоматическое определение);
- Точность регулировки: ±0,1% от заданной частоты — критична для синхронизации с сетью;
- Аналоговые сигналы: 2 входа (AI) 4–20 мА DC (задание скорости, текущая нагрузка), 2 выхода (AO) 4–20 мА DC (регулируемый сигнал, состояние преобразователя);
- Дискретные сигналы: 8 входов (DI) 24 В DC (аварийные сигналы, разрешение запуска), 8 выходов (DO) 24 В DC (команды запуск/останов, авария).
-
Электрические и защитные параметры:
- Питание: 24 В DC (диапазон 18–30 В DC) из шкафа питания Speedtronic;
- Потребляемый ток: ≤0,8 А (при максимальной нагрузке);
- Изоляция: 3000 В AC (между сигнальными линиями и корпусом) — по стандарту IEC 60664-1;
- Защита преобразователя: Детекция перегрузки (ток >110% номинального), перегрева (температура >85 °C), короткого замыкания на выходе — автоматическое отключение с сигналом в контроллер;
- Защита EMC: Соответствие EN 61000-6-2/4, встроенные фильтры для подавления электромагнитных помех.
-
Эксплуатационные и конструктивные параметры:
- Температурный диапазон работы: -10 °C до +70 °C (широкий диапазон для суровых условий);
- Влажность: 5%–95% (без конденсации);
- Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic);
- Материал корпуса: Алюминиевый каркас с жаропрочными пластиковыми элементами (UL94 V-0);
- Размеры: 160 мм × 100 мм × 45 мм (компактный дизайн для плотного монтажа);
- Устойчивость к вибрациям: 5–500 Гц (1,0 Г, по IEC 60068-2-6) — устойчивость к вибрациям турбин.
-
Совместимость и функциональность:
- Совместимые преобразователи: GE MV7000, GE LV5000, а также сторонние ABB ACS880, Siemens SINAMICS G120 (с адаптером);
- Совместимые системы GE: Speedtronic Mark VIe (firmware 7.0+), Mark VII, ПО GE ToolboxST;
- Протоколы: Profinet IRT (с задержкой <1 мс), Modbus TCP/IP — для связи с контроллером и SCADA;
- Дополнительные функции: Синхронизация с сетью (PLL — Phase-Locked Loop), ведение журнала аварий (последние 100 событий).
Преимущества и особенности GE DS200FCRRG1AKD
Модуль GE DS200FCRRG1AKD выделяется среди аналогов благодаря целому ряду преимуществ:
-
Высокая точность регулировки скорости: Точность ±0,1% гарантирует, что GE DS200FCRRG1AKD стабильно поддерживает заданную частоту вращения турбины — критично для синхронизации с сетью электроснабжения, где отклонения >0,5% могут привести к повреждению генератора.
-
Многоуровневая защита преобразователя: Детекция перегрузки, перегрева и короткого замыкания позволяет GE DS200FCRRG1AKD быстро отключать преобразователь при аварии, предотвращая его повреждение. Например, при перегреве до 85 °C модуль отправляет сигнал в контроллер и активирует вентилятор охлаждения, а при достижении 90 °C выполняет аварийную остановку.
-
Гибкая совместимость: GE DS200FCRRG1AKD работает как с преобразователями GE (MV7000, LV5000), так и со сторонними моделями (ABB, Siemens) — это упрощает модернизацию существующих установок без замены всей системы.
-
Быстрая коммуникация в реальном времени: Протокол Profinet IRT с задержкой <1 мс обеспечивает, что GE DS200FCRRG1AKD мгновенно передает данные о состоянии преобразователя в контроллер Speedtronic — операторы получают информацию о неполадках практически моментально, что сокращает время реакции.
-
Журнал аварий и диагностика: Ведение журнала последних 100 событий (включая время, тип аварии, параметры перед сбоем) помогает специалистам быстро анализировать причины неполадок — например, определить, была ли остановка вызвана перегрузкой или перегревом.
Примеры применения GE DS200FCRRG1AKD в различных отраслях
Модуль GE DS200FCRRG1AKD широко используется в системах с частотными преобразователями:
-
Теплоэлектростанция (ТЭС): В ТЭС с паровой турбиной мощностью 500 МВт GE DS200FCRRG1AKD управляет частотным преобразователем GE MV7000, регулирующим скорость привода вентилятора охлаждения. Модуль принимает сигнал задания скорости (4–20 мА) от контроллера Mark VIe, поддерживает его с точностью ±0,1% и передает данные о текущем состоянии в HMI. При перегрузке вентилятора (ток >110%) модуль активирует защиту, снижая скорость до безопасного уровня.
-
Газоперерабатывающий комплекс: В комплексе с газовой турбиной мощностью 300 МВт GE DS200FCRRG1AKD управляет преобразователем ABB ACS880, регулирующим скорость компрессора. Благодаря PLL-сихронизации модуль поддерживает синхронизацию компрессора с сетью 60 Гц, а при нестабильности частоты отправляет сигнал в контроллер для корректировки. Журнал аварий сохраняет данные о краткосрочных перегрузках, помогая планировать техническое обслуживание.
-
Нефтяная платформа: На морской нефтяной платформе GE DS200FCRRG1AKD управляет преобразователем Siemens SINAMICS G120, который регулирует скорость насосов добычи нефти. Широкий температурный диапазон (-10–70 °C) и устойчивость к вибрациям позволяют модулю работать в суровых морских условиях, а защита от короткого замыкания предотвращает аварии при коррозии кабелей.
-
Гидроэлектростанция (ГЭС): В ГЭС GE DS200FCRRG1AKD управляет преобразователем GE LV5000, регулирующим скорость гидропривода вентилей. Дискретные входы подключены к аварийным кнопкам, а выходы — к сигнальной системе. При нажатии кнопки экстренной остановки модуль мгновенно отправляет команду на прекращение работы вентилятора, предотвращая повреждение при аварии.
Сравнение GE DS200FCRRG1AKD с конкурирующими продуктами
Сравнение с популярными модулями управления частотными преобразователями: Siemens SINAMICS S120 Control Unit и ABB ACS880 Control Module.
| Параметр | GE DS200FCRRG1AKD | Siemens SINAMICS S120 Control Unit | ABB ACS880 Control Module |
|---|---|---|---|
| Точность регулировки | ±0,1% | ±0,2% | ±0,15% |
| Защита преобразователя | Перегрузка, перегрев, короткое замыкание | Перегрузка, перегрев | Перегрузка, перегрев, короткое замыкание |
| Совместимость с преобразователями | GE, ABB, Siemens (с адаптером) | Только Siemens | Только ABB |
| Протоколы коммуникации | Profinet IRT, Modbus TCP/IP | Profinet, PROFINET IRT | Modbus TCP/IP, Profibus |
| Температурный диапазон | -10–70 °C | 0–60 °C | 0–60 °C |
GE DS200FCRRG1AKD превосходит конкурентов по точности регулировки, совместимости с разными брендами преобразователей и широте температурного диапазона. Особенно важно, что он идеально интегрируется с системами GE Speedtronic, что делает его предпочтительным выбором для объектов с оборудованием GE.
Рекомендации по выбору и меры предостережения при использовании GE DS200FCRRG1AKD
Рекомендации по выбору
- Совместимость с системами GE: Выбирайте GE DS200FCRRG1AKD если вы используете контроллеры Speedtronic Mark VIe (firmware 7.0+) или Mark VII — это гарантирует полную поддержку функций, включая синхронизацию и передачу данных в реальном времени.
- Требования к точности: Для систем с критической синхронизацией с сетью (например, ТЭС, газоперерабатывающие комплексы) GE DS200FCRRG1AKD подходит лучше благодаря точности ±0,1% — аналогов с большей погрешностью могут вызывать нестабильность.
- Суровые условия эксплуатации: Для объектов с температурой <0 °C (северные ГЭС, морские платформы) GE DS200FCRRG1AKD предпочтителен благодаря диапазону -10–70 °C.
Меры предостережения
- Калибровка сигналов AI/AO: Калибровку аналоговых каналов выполняйте через GE ToolboxST каждые 6 месяцев — неправильная калибровка приведет к искажению сигналов регулировки, что повлияет на стабильность скорости.
- Контроль температуры преобразователя: Регулярно проверяйте данные о температуре, передаваемые GE DS200FCRRG1AKD — при превышении 80 °C проверьте систему охлаждения преобразователя (вентиляторы, радиаторы), чтобы избежать аварийной остановки.
- Защита кабелей: Используйте экранированные кабели для подключения к преобразователю — экран заземлите на оба конца, чтобы снизить электромагнитные помехи, искажающие сигналы регулировки.
- Монтаж в шкафы GE: Монтируйте GE DS200FCRRG1AKD только в шкафы Speedtronic с эффективным охлаждением — перегрев шкафа (>70 °C) снижает срок службы модуля и точность регулировки.
