Описание
Общее описание продукта

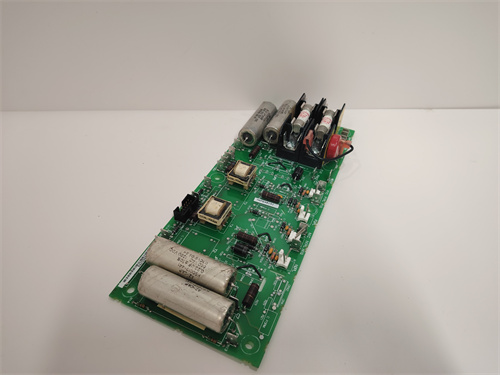

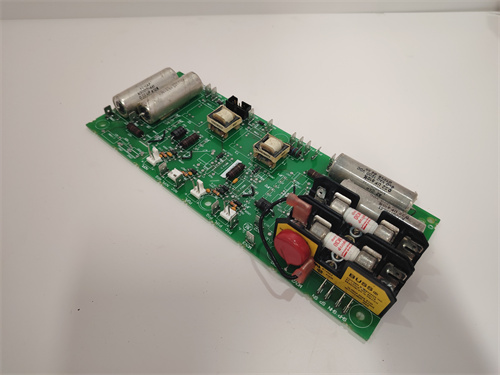

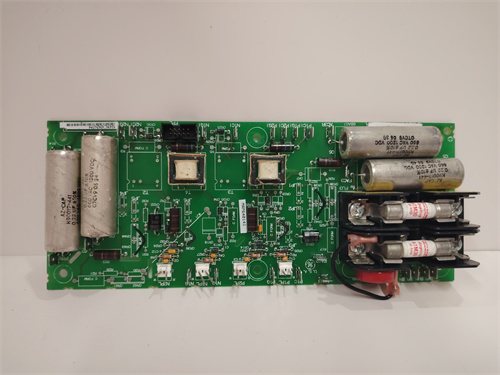

Основным объектом рассмотрения — GE DS200FSAAG2ABA (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой модуль ввода-вывода (I/O) компании GE Fanuc, разработанный для интеграции с контроллерами семейства GE Mark VIe — широко используемых в автоматизации газовых и паровых турбин, генераторов и других критических энергетических устройств. GE DS200FSAAG2ABA специализируется на сборе дискретных сигналов от сенсоров и управлении исполнительными механизмами через релейные выходы, обеспечивая надежную связь между контроллером и оборудованием в условиях интенсивной эксплуатации энергетических объектов. Благодаря высокой отказоустойчивости, сертификации по стандартам энергетики и глубокой интеграции с экосистемой GE, GE DS200FSAAG2ABA гарантирует стабильность работы в суровых условиях, где даже малые сбои могут привести к остановке турбин и серьезным экономическим потерям. Особенно ценной является его совместимость с системами управления GE Mark VIe и простота обслуживания, что делает модуль ключевым компонентом в автоматизации энергетических установок.
Технические параметры продукта
- Тип устройства: Цифровой I/O модуль для контроллеров GE Mark VIe
- Количество каналов:
- Цифровые входы: 16 независимых каналов (24 В DC, нормально разомкнутое контактирование, NO — настраиваемое на NC через ПО)
- Цифровые выходы: 16 независимых каналов (релейные контакты, 250 В AC / 30 В DC, максимальный ток 2 А на канал)
- Электрические характеристики:
- Питание: 24 В DC (получается от шейна контроллера GE Mark VIe), потребляемая мощность ≤ 5 Вт
- Изоляция: Галваническая изоляция 2500 В AC между каналами, между модулем и шиной контроллера
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности энергетики), IEEE 1547 (стандарт для интеграции распределенных источников энергии)
- Рабочая температура: от 0 °C до +65 °C
- Влажность: До 95% (без конденсации)
- Габаритные размеры: 100 мм × 140 мм × 35 мм (стандартный размер для модулей GE Mark VIe)
- Класс защиты: IP20 (для монтажа в закрытых шкафах контроллеров GE Mark VIe)
- Монтаж: Разъемное крепление к шейну контроллера GE Mark VIe (совместимо с основными модулями Mark VIe)
- Коммуникационные интерфейсы: Встроенное соединение с шиной контроллера GE Mark VIe (оптическая или электрическая шина), поддержка протокола Modbus RTU через扩展 порт
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, защита от короткого замыкания (автоматическое отключение канала), онлайн-диагностика через ПО GE ControlST, логирование ошибок (последние 60 записей), сертификации CE, IEC 60947-5-2 (стандарт для цифровых модулей) и ISO 9001
Преимущества и особенности
- Комплексная функциональность I/O в одном модуле: 16 входов и 16 выходов в компактном корпусе делают GE DS200FSAAG2ABA универсальным для решения разнообразных задач — например, на газовой турбине он собирает сигналы от датчиков положения клапанов (входы) и управляет электромагнитными зажимами (выходы), заменяя два отдельных модуля и оптимизируя пространство в шкафу контроллера.
- Высокая отказоустойчивость для энергетики: Использование компонентов класса Military Grade и галванической изоляции 2500 В AC делает GE DS200FSAAG2ABA устойчивым к электромагнитным помехам и перепадам напряжения — актуально для энергетических объектов, где мощное электрооборудование (трансформаторы, генераторы) создает сильное электромагнитное поле. Модуль продолжает работать даже при кратковременных сбоях в сети питания контроллера.
- Глубокая интеграция с GE Mark VIe: GE DS200FSAAG2ABA автоматически распознается контроллером GE Mark VIe, и его конфигурация осуществляется через стандартное ПО GE ControlST. Не требуется дополнительная настройка протоколов или адаптеров, что упрощает коммиссиюрование и минимизирует риск ошибок. Поддержка онлайн-диагностики позволяет операторам в реальном времени отслеживать состояние каналов, сокращая время поиска неисправностей.
- Простота обслуживания и горячая замена: LED-индикаторы на каждом канале позволяют быстро определить состояние (нормальная работа/ошибка) без подключения ПО. Поддержка горячей замены (hot-swap) позволяет заменить модуль без остановки контроллера и турбины — критично для энергетических объектов, где остановка оборудования приводит к миллионным потерям.
- Совместимость с устаревшими и современными системами: GE DS200FSAAG2ABA полностью совместим с контроллерами GE Mark VIe и частично с устаревшими моделями Mark VI, что делает его идеальным для модернизации существующих энергетических установок без полной замены контроллеров.
Случаи применения в отраслях
- Энергетика (газовые турбины): GE DS200FSAAG2ABA собирает сигналы от 16 датчиков положения топливных клапанов (цифровые входы) и управляет 16 электромагнитными зажимами (цифровые выходы) на газовой турбине GE 7FA. Модуль передаёт данные о состоянии клапанов в контроллер Mark VIe, который регулирует подачу топлива в зависимости от нагрузки на турбину. При нештатном положении клапана модуль активирует аварийный сигнал и отключает соответствующий зажим, предотвращая повреждение турбины.
- ТЭЦ (паровые турбины и генераторы): Модуль сборе сигналов от аварийных кнопок, концевых выключателей и индикаторов уровня пара (входы) и управляет контакторами системы вентиляции и насосов охлаждения (выходы). GE DS200FSAAG2ABA интегрируется с контроллером Mark VIe, который автоматически останавливает турбину при обнаружении нештатных параметров (например, низкий уровень пара).
- Нuclear энергетика (вспомогательные системы реактора): GE DS200FSAAG2ABA управляет сигнальными лампами и аварийными выключателями вспомогательных систем реактора, собирая сигналы от датчиков давления и температуры (входы). Сертификация SIL 2 подтверждает соответствие требованиям безопасности, а высокая изоляция защищает модуль от радиационных помех.
- Нефтегазовая промышленность (компрессорные станции): Модуль собирает сигналы от датчиков состояния компрессоров (положение ротора, наличие масла) и управляет реле защиты (выходы), интегрируясь с контроллером Mark VIe. GE DS200FSAAG2ABA устойчив к вибрациям и температурным перепадам, гарантируя стабильность работы в условиях компрессорных станций.
Сравнение с конкурентами
В таблице ниже представлено сравнение GE DS200FSAAG2ABA с аналогичными цифровыми I/O модулями для энергетических контроллеров:
| Параметр | GE DS200FSAAG2ABA | Siemens S7-400 SM 323 (6ES7323-1BL00-0AA0) | ABB DSCA150V 57310001-PK |
|---|---|---|---|
| Количество каналов (в/в) | 16/16 | 8/8 | 16/16 |
| Максимальный ток на выход | 2 А | 2 А | 2 А |
| Изоляция (модуль/шлейф) | 2500 В AC | 2500 В AC | 5000 В AC |
| Класс безопасности | IEC 61508 SIL 2 | IEC 61508 SIL 1 | IEC 61508 SIL 2 |
| Совместимость с контроллерами | GE Mark VIe | Siemens S7-400/PCS 7 | ABB 800xA |
| Цена (примерная) | Средняя–Высокая | Средняя | Средняя–Высокая |
Ключевые различия: GE DS200FSAAG2ABA выделяется глубокой интеграцией с контроллерами GE Mark VIe и сертификацией по стандартам энергетики, что делает его неоспоримым выбором для пользователей экосистемы GE. Siemens SM 323 имеет меньше каналов и низкий класс безопасности, а ABB DSCA150V — более высокую изоляцию, но ограниченную совместимость с не-ABB системами. Для проектов с GE Mark VIe и требованиями к безопасности SIL 2 GE DS200FSAAG2ABA является оптимальным выбором благодаря native-интеграции и надежности.
Советы по выбору
- Проверьте совместимость с контроллером: GE DS200FSAAG2ABA полностью совместим с контроллерами GE Mark VIe. Для других контроллеров (Siemens S7-400, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените количество подключаемых устройств: 16 входов и 16 выходов достаточно для автоматизации средних энергетических устройств (например, одной газовой турбины). Для крупных установок (> 16 датчиков/исполнителей) подключите несколько GE DS200FSAAG2ABA через шину контроллера Mark VIe — модули автоматически синхронизируются без дополнительной настройки.
- Учтите требования к безопасности: Для энергетических объектов (турбины, генераторы) с требованиями SIL 2 GE DS200FSAAG2ABA полностью удовлетворяет стандартам. Для менее критических систем можно рассмотреть модули SIL 1.
- Определите условия эксплуатации: В цехах с сильными электромагнитными помехами (близко к турбинам, трансформаторам) высокая изоляция 2500 В AC модуля гарантирует стабильность, в отличие от модулей с низкой изоляцией.
Меры предосторожности
- Соблюдайте параметры питания и сигналов: Подключайте только сигналы 24 В DC и не превышайте допустимый ток 2 А на выходной канал — это предотвращает повреждение входных/выходных цепей GE DS200FSAAG2ABA. Используйте только стабильные источники питания, рекомендованные GE.
- Отключите контроллер при монтаже (кроме hot-swap): Перед первичным монтажем или заменой кабелей отключите шину контроллера GE Mark VIe. При использовании hot-swap следуйте инструкциям GE — не отключайте модуль при активной передаче критических сигналов (например, аварийных остановок турбины).
- Регулярно проверяйте индикаторы и диагностику: Каждый месяц проверяйте LED-индикаторы (зеленый свет — нормальная работа, красный — ошибка) и выполняйте онлайн-диагностику через GE ControlST. Устраняйте проблемы (обрыв кабеля, короткое замыкание) своевременно — задержки могут привести к нештатным ситуациям с турбиной.
- Используйте сертифицированные кабели: Для подключения устройств используйте кабели GE (тип 193X1051) с экранированием, подключая экран только с одной стороны (к земле контроллера). Это увеличивает устойчивость к электромагнитным помехам.
- Используйте только оригинальные модули: Неоригинальные аналоги GE DS200FSAAG2ABA не соответствуют требованиям SIL 2 и стандартам энергетики, могут привести к ложным сигналам или отказу системы, увеличивая риск аварий на энергетических объектах.
DS200FSAAG2ABA
