Введение

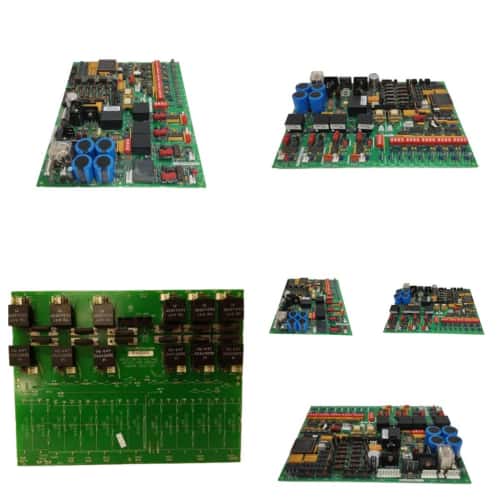

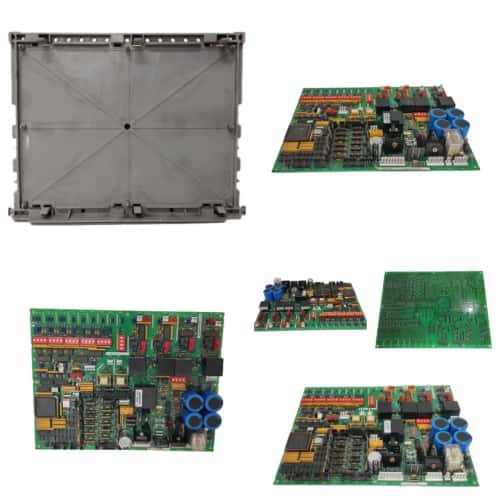

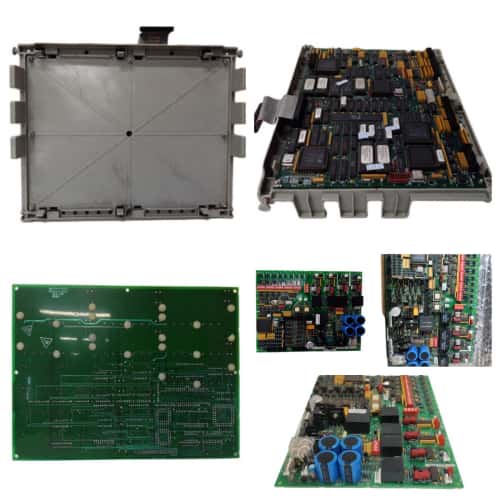

Пропавший сигнал обратной связи редко выглядит как «сгоревшая плата» — чаще привод ведёт себя неадекватно, а поиск упирается в интерфейс ввода-вывода. DS200GSIAG1ACA — это плата интерфейса сигналов (signal interface board) в составе GE Speedtronic Mark V, модификация ACA. Она согласует дискретные и аналоговые сигналы между контроллером и периферией привода, обеспечивая корректный ввод-вывод через гальваническую развязку.
Ключевое преимущество — совместимость по посадочному месту и логике при совпадении ревизии, что позволяет менять плату без пересборки конфигурации шкафа. Честно говоря, на вторичном рынке главный риск не в «железе», а в суффиксе и путанице сигнальных плат. ACA — это конкретная модификация, и «близкая» GSI с другим суффиксом (ABA, A и т. д.) может дать плавающие отказы по каналам. Плюс GSI, GLA и GGI внешне похожи, но выполняют разные функции — сверяйте артикул и место в шкафу.
Прозрачность QA (процесс проверки)
- Входной контроль: origin по маркировке и серийному номеру, сверка полного артикула DS200GSIAG1ACA с базой GE, проверка следов вскрытия и перепайки.
- Нагрузочное тестирование: прогон на стенде с подачей тестовых сигналов, проверка прохождения дискретных и аналоговых каналов, контроль точности и задержек.
- Электрические тесты: изоляция, целостность заземления, проверка гальванической развязки и потребления по шинам питания.
- Проверка ревизии и конфигурации: фиксация версии платы (суффикс ACA), сверка с требуемой ревизией шкафа Mark V и конфигурацией сигнальных цепей.
- Упаковка: антистатический пакет (ESD), QC-пломба, маркировка партии и даты проверки.
Технические подводные камни
- Суффикс ACA — не косметика. Видел, как плата с другим суффиксом встаёт по разъёмам, но даёт плавающие отказы по каналам — ловить такое тяжело. Сверяйте полный артикул.
- Путаница сигнальных плат. Заказывали GSI вместо GLA или GGI — функции и посадочные места разные, привод теряет сигналы или не запускается.
- Неверная комплектация цепочки. Плата работает в связке с другими модулями шкафа; проверяйте согласование сигналов, а не один модуль.
- Повреждение ESD и разъёмов. Чувствительна к статике; при неаккуратном демонтаже гнутся пины — пропадающие сигналы и ложные аварии.
Ключевые технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | DS200GSIAG1ACA |
| Бренд | GE |
| Серия | Speedtronic Mark V |
| Функция | Интерфейс сигналов (signal interface) |
| Модификация | ACA |
| Развязка | Гальваническая |
| Каналы | Согласование дискретных и аналоговых сигналов |
| Монтаж | Шкаф Mark V, посадочные разъёмы |
| Среда | Промышленный шкаф управления |
| Статус | Снят с производства, склад/refurb |
Ключевые точки продаж
- Совместимость по посадочному месту со шкафом Mark V — замена без пересборки конфигурации при совпадении модификации ACA.
- Наличие на складе сокращает время восстановления после отказа до дней, а не недель.
- Проверка каналов ввода-вывода до отгрузки снижает риск «плата есть, а сигналы плывут».
- Поддержка зрелой платформы без перехода на новую систему.
- Квантифицируемо: экономия 1–2 смен простоя за счёт готовой к установке платы.
- Не подходит как замена логике или драйверу — это отдельное звено сигнальной цепочки, не универсальный модуль.
FAQ
Это refurb или новый?
Плата снята с производства; обычно складские остатки или refurb. Статус и модификацию ACA подтверждаем логом до отгрузки.
Взаимозаменяема ли с DS200GSIAG1ABA?
Не «вслепую» — суффикс определяет модификацию; сверяйте полный артикул по документации шкафа.
Чем GSI отличается от GLA и GGI?
GSI — интерфейс ввода-вывода сигналов, GLA — логика обработки команд, GGI — интерфейс управления тиристорами. Это разные звенья цепочки.
Можно ли менять «на горячую»?
Нет. Плата меняется только при снятом питании и разряженных цепях.
Потеряется ли конфигурация при замене?
Хранится в системе; при совпадении ревизии платы — нет. Бэкап параметров обязателен.
Какие сроки поставки?
Со склада — от нескольких дней; под заказ — дольше, зависит от ревизии.
Что критично при монтаже?
Заземление, ESD-защита, аккуратность с разъёмами, проверка согласования сигналов после установки.
