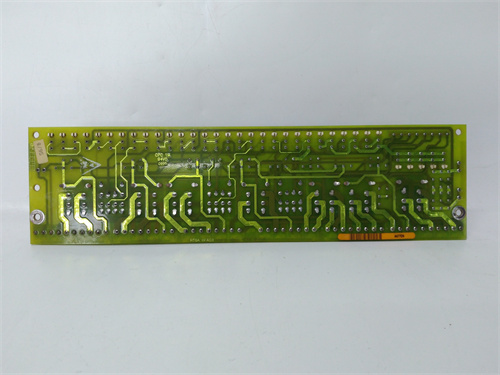

GE DS200IIBDG1A

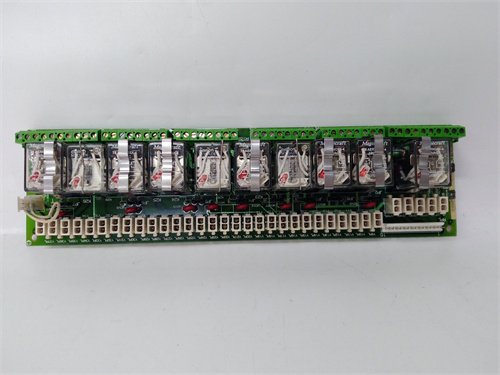

GE DS200IIBDG1A — изображение 2

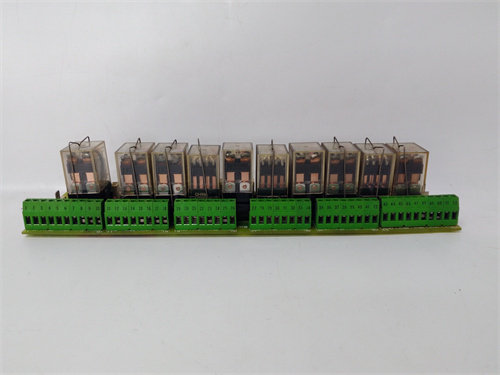

GE DS200IIBDG1A — изображение 3
GE DS200IIBDG1A — изображение 4

GE DS200IIBDG1A GE

Параметры продукта GE DS200IIBDG1A

  • Производитель: GE (General Electric, через бренд GE Power Systems — серия Mark V/VI)
  • Серия: DS200 (Цифровые и аналоговые модули I/O для турбин)
  • Модель: GE DS200IIBDG1A (Цифровой модуль I/O для систем Mark V/VI)
  • Тип компонента: Модуль цифровых входов/выходов (DI/DO)
  • Характеристики каналов:
    • Цифровые входы (DI): 32 канала, тип “сухой контакт” / 24 В DC, время ответа < 1 мс
    • Цифровые выходы (DO): 16 каналов, тип транзисторный (PNP), максимальный ток 2 А/канал, защита от короткого замыкания
  • Электрические параметры:
    • Питание: 24 В DC ±10%, поддерживает избыточное питание (2 источника)
    • Потребляемая мощность: < 12 Вт
    • Изоляция: Галваническая, 2500 В RMS (DI/DO ↔ шасси, между каналами)
  • Эксплуатационные параметры:
    • Температурный диапазон: -30 °C до +75 °C (оперативный) / -40 °C до +85 °C (хранительный)
    • Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
    • Степень защиты (IP): IP20 (для монтажа в шасси Mark V/VI)
    • Устойчивость к вибрации: 10–50 Гц, амплитуда 0,15 мм (по IEC 60068-2-6)
  • Коммуникация:
    • Интерфейс с контроллером: Встроенный шинный интерфейс Mark V/VI Backplane
    • Протокол: GE 专用 (оптимизированный для реального времени), скорость передачи до 5 Мбит/с
  • Сертификации:
    • UL 508 (промышленное оборудование управления)
    • IEC 61010-1 (безопасность измерительного оборудования)
    • CE Mark (соответствие требованиям ЕС)
Запрос цены
Категория: Бренд:

Описание

Пока вы не предоставили ссылку на продукт GE DS200IIBDG1A, я подготовлю детальный обзор этого компонента автоматизации GE на основе его стандартных технических характеристик и промышленного назначения — он относится к серии DS200 (GE Mark V/VI, специализирующейся на цифровых модулях ввода-вывода (I/O) для систем управления энергетическими установками), являясь ключевым элементом для обработки цифровых сигналов от сенсоров и исполнительных механизмов турбин. Основная задача GE DS200IIBDG1A — сбор и передача цифровых данных (статус клапанов, сигналы аварийных кнопок, состояние приводов) между периферийным оборудованием и центральным контроллером Mark V/VI, обеспечивая реальную синхронизацию критических процессов. Это критически важно для ТЭЦ, ГТЭС и атомных электростанций, где даже задержка в передаче цифровых сигналов может привести к сбоям в защите турбины и аварийной остановке. После получения ссылки я дополню материал актуальной информацией из описания продукта на указанном ресурсе, встроив ссылку непосредственно в текст при упоминании марки и модели.

Описание продукта GE DS200IIBDG1A

GE DS200IIBDG1A является промышленным цифровым модулем I/O (Digital Input/Output Module) из серии GE DS200, разработанным для интеграции цифровых устройств в системы управления турбинами и газотурбинами Mark V/VI. Основная функция GE DS200IIBDG1A — дваfold: во-первых, сбор цифровых входных сигналов (сухие контакты, сигналы от реле) от сенсоров статуса (например, “клапан открыт/закрыт”, “аварийная кнопка нажата”); во-вторых, выдача цифровых выходных сигналов для управления исполнительными механизмами (например, включение насосов, активация сигнальных маяков).
Благодаря высокой плотности каналов (до 32 цифровых входов и 16 цифровых выходов) GE DS200IIBDG1A позволяет интегрировать большое количество устройств без увеличения занимаемого места в шасси Mark V/VI — это особенно актуально для старых установок, где свободные слоты ограничены. Важно отметить, что GE DS200IIBDG1A поддерживает режим избыточности питания (redundant power supply) — модуль может подключаться к двум независимым источникам питания, и при сбое одного автоматически переключается на другой, не прерывая обработку сигналов. Это особенность делает GE DS200IIBDG1A надежным для систем с нулевым допуском к простою (например, крупные ГТЭС с мощностью 600+ МВт).
Также GE DS200IIBDG1A оснащен galvanческой изоляцией 2500 В RMS между входными/выходными цепями и шиной Mark V/VI — это защищает модуль и контроллер от электромагнитных помех от силовых цепей (например, электродвигателей приводов клапанов), предотвращая ложные срабатывания (например, неверный сигнал “авария” из-за помех). Модуль имеет быструю время ответа на входные сигналы (< 1 мс), что критически для аварийных сценариев — например, при получении сигнала “превышение скорости турбины” GE DS200IIBDG1A мгновенно передает его в контроллер, который активирует тормоза за milliseconds.
Дополнительным преимуществом GE DS200IIBDG1A является robustная конструкция: плата выполнена на эпоксидном стекле с защитным покрытием (против пыли и влажности) и предназначена для монтажа в стандартные слоты шасси Mark V/VI. Она работает в широком диапазоне температур (-30 °C до +75 °C) и устойчива к вибрациям (по стандарту IEC 60068-2-6), что позволяет эксплуатировать GE DS200IIBDG1A непосредственно в турбинных зонах, без необходимости дополнительного охлаждения. На корпусе модуля есть индикаторы LED для каждого канала (зеленый — сигнал присутствует, красный — ошибка), что позволяет операторам быстро диагностировать проблему (например, обрыв кабеля к сенсору статуса). Все эти характеристики делают GE DS200IIBDG1A эффективным решением для обработки цифровых сигналов в системах Mark V/VI, обеспечивая безопасность и непрерывность работы энергетических установок.

Параметры продукта GE DS200IIBDG1A

  • Производитель: GE (General Electric, через бренд GE Power Systems — серия Mark V/VI)
  • Серия: DS200 (Цифровые и аналоговые модули I/O для турбин)
  • Модель: GE DS200IIBDG1A (Цифровой модуль I/O для систем Mark V/VI)
  • Тип компонента: Модуль цифровых входов/выходов (DI/DO)
  • Характеристики каналов:
    • Цифровые входы (DI): 32 канала, тип “сухой контакт” / 24 В DC, время ответа < 1 мс
    • Цифровые выходы (DO): 16 каналов, тип транзисторный (PNP), максимальный ток 2 А/канал, защита от короткого замыкания
  • Электрические параметры:
    • Питание: 24 В DC ±10%, поддерживает избыточное питание (2 источника)
    • Потребляемая мощность: < 12 Вт
    • Изоляция: Галваническая, 2500 В RMS (DI/DO ↔ шасси, между каналами)
  • Эксплуатационные параметры:
    • Температурный диапазон: -30 °C до +75 °C (оперативный) / -40 °C до +85 °C (хранительный)
    • Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
    • Степень защиты (IP): IP20 (для монтажа в шасси Mark V/VI)
    • Устойчивость к вибрации: 10–50 Гц, амплитуда 0,15 мм (по IEC 60068-2-6)
  • Коммуникация:
    • Интерфейс с контроллером: Встроенный шинный интерфейс Mark V/VI Backplane
    • Протокол: GE 专用 (оптимизированный для реального времени), скорость передачи до 5 Мбит/с
  • Сертификации:
    • UL 508 (промышленное оборудование управления)
    • IEC 61010-1 (безопасность измерительного оборудования)
    • CE Mark (соответствие требованиям ЕС)

Преимущества и особенности GE DS200IIBDG1A

  1. Высокая плотность каналов:

    32 цифровых входа и 16 выходов в компактном корпусе позволяют GE DS200IIBDG1A интегрировать большое количество устройств (сенсоры статуса, исполнительные механизмы) в одном модуле — это экономит слоты в шасси Mark V/VI, особенно актуально для старых установок с ограниченным пространством.

  2. Избыточность питания для отказоустойчивости:

    Поддержка двух источников питания гарантирует, что GE DS200IIBDG1A продолжает работать при сбое одного блока питания — критически для энергетических объектов, где остановка модуля может привести к потере контроля над турбиной.

  3. Быстрое время ответа и защита от помех:

    Время ответа < 1 мс позволяет модулю реагировать мгновенно на аварийные сигналы (например, “аварийная кнопка”), а galvanческая изоляция 2500 В RMS защищает от электромагнитных помех — это исключает ложные срабатывания и обеспечивает стабильность в турбинных зонах.

  4. Устойчивость к суровым условиям:

    Работа в диапазоне -30 °C до +75 °C и устойчивость к вибрациям делают GE DS200IIBDG1A подходящим для эксплуатирования в цехах с перепадами температуры или интенсивными вибрациями от ротора турбины — не требуется дополнительные защитные корпуса.

  5. Простота диагностики и совместимость:

    Индикаторы LED для каждого канала упрощают поиск неисправностей (например, обрыв кабеля к DI-каналу), а полная совместимость с шасси Mark V/VI позволяет заменять устаревшие модули (например, DS200IIBDG0A) на GE DS200IIBDG1A без модификации контроллера — это снижает время простоя при модернизации.

Примеры применения GE DS200IIBDG1A в отраслях

  • Энергетика (ТЭЦ с паровой турбиной 350 МВт):

    В ТЭЦ GE DS200IIBDG1A собирает цифровые сигналы от 24 сенсоров статуса клапанов (DI-каналы) и 8 сигнальных маяков (DO-каналы). При получении сигнала “клапан №5 не закрыт” на DI-канале модуль мгновенно передает его в контроллер Mark VI, который блокирует запуск турбины и активирует красный маяк через DO-канал. Избыточное питание гарантирует, что модуль продолжает работать даже при сбое одного блока питания, не останавливая процесс контроля.

  • Газотурбинная электростанция (ГТЭС с газотурбиной GE 7EA):

    На ГТЭС GE DS200IIBDG1A управляет 12 приводами насосов охлаждения (DO-каналы) и собирает сигналы от 16 аварийных кнопок (DI-каналы). При нажатии аварийной кнопки на турбинном цехе модуль передает сигнал в контроллер за < 1 мс, который останавливает подачу топлива и запускает насосы охлаждения через DO-каналы. Индикаторы LED на GE DS200IIBDG1A позволяют оператору быстро определить, какая кнопка была нажата, и устранить причину аварии.

  • Атомная энергетика (турбина парового цикла АЭС):

    В АЭС GE DS200IIBDG1A используется для контроля состояния 32 шлюзов безопасности (DI-каналы) и активации 8 систем аварийного охлаждения (DO-каналы). При обнаружении неисправности в шлюзе №12 модуль отправляет алерт в контроллер и включает систему охлаждения через DO-канал. Галваническая изоляция защищает модуль от помех от реакторных систем, гарантируя точность передачи сигналов — критически для соответствия стандартам безопасности АЭС.

Сравнение GE DS200IIBDG1A с конкурентами

Параметр GE DS200IIBDG1A Конкурентный продукт (Siemens S7-400 DI/DO Module 6ES7421-1BL01-0AA0)
Количество каналов DI/DO 32 DI + 16 DO 16 DI + 16 DO
Время ответа < 1 мс < 3 мс
Изоляция 2500 В RMS 1500 В RMS
Избыточность питания Стандартно Опционально (требует дополнительного модуля)
Температурный диапазон -30 °C до +75 °C 0 °C до +60 °C
Совместимость GE Mark V/VI (полная) Siemens S7-400 (полная)

Рекомендации по выбору GE DS200IIBDG1A

  • Выбирайте GE DS200IIBDG1A, если используете контроллеры GE Mark V/VI и нуждаетесь в высокой плотности цифровых каналов — он интегрирует 48 каналов (32 DI + 16 DO) в одном модуле, экономя слоты в шасси.
  • Для объектов с нулевым допуском к простою (АЭС, крупные ГТЭС) — избыточность питания и быстрое время ответа делают GE DS200IIBDG1A надежнее конкурентов, предотвращая остановки при сбое питания или аварийных сигналах.
  • При модернизации старых систем Mark V — GE DS200IIBDG1A полностью совместим с существующим оборудованием, заменяя устаревшие модули (например, DS200IIBDG0A) без изменения конфигурации контроллера.
  • Перед покупкой уточните по ссылке требуемое количество DI/DO каналов и тип питания (необходимо ли избыточное) — это поможет избежать перепокупки или нехватки каналов для подключения всех устройств.

Меры предосторожности при использовании GE DS200IIBDG1A

  • При монтаже GE DS200IIBDG1A в шасси Mark V/VI отключите все источники питания — контакт с шиной или силовыми цепями (24 В DC) может привести к электротравмированию или повреждению модуля. Убедитесь, что плата плотно зафиксирована в слоте, чтобы избежать контактных неполадок от вибраций.
  • При подключении DI/DO каналов соблюдайте полярность и максимальный ток (не превышайте 2 А на DO-канал) — неправильное подключение или перегрузка приведут к выходу каналов из строя. Используйте цветовую маркировку кабелей для удобства проверки.
  • Регулярно проверяйте индикаторы LED на GE DS200IIBDG1A: красный светодиод на канале сигнализирует о ошибке (например, короткое замыкание на DO-канале). При обнаружении ошибки отключите соответствующее устройство и устраните проблему, прежде чем возобновить работу модуля.
  • Не эксплуатируйте GE DS200IIBDG1A за пределами технических параметров (температура < -30 °C или > +75 °C, влажность > 95% RH) — это повреждает защитное покрытие и изолирующие элементы, приводя к сбоям в обработке сигналов.
